Измерители длины лазерные бесконтактные SL, 49617-12

Измерители длины лазерные бесконтактные серии SL модификаций SL1525, SLR1525, SL3060, SLR3060, SL6060, SLR6060, SL120120, SLR120120 (далее - измерители) предназначены для бесконтактных измерений длины движущейся промышленной продукции (рулонных материалов, кабелей, труб и др.) с автоматическойрегистрацией результатов измерений в цифровой форме.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	49617-12
Наименование СИ	Измерители длины лазерные бесконтактные
Обозначение типа СИ	SL
Изготовитель	"Proton Products Ltd.", Великобритания
Год регистрации	2012
Срок свидетельства	23.03.2027
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Измерители длины лазерные бесконтактные серии SL модификаций SL1525, SLR1525, SL3060, SLR3060, SL6060, SLR6060, SL120120, SLR120120 (далее - измерители) предназначены для бесконтактных измерений длины движущейся промышленной продукции (рулонных материалов, кабелей, труб и др.) с автоматической регистрацией результатов измерений в цифровой форме.

Описание

Конструктивно измеритель состоит из головки в металлическом корпусе и комплекта кабелей. Внутри головки размещены: источник лазерного излучения, призма, фотоприемник и электронная аппаратура.

Принцип действия измерителей основан на поперечном эффекте Доплера. В измерителе генерируется лазерное излучение, которое с помощью призмы разделяется на два пучка. Пучки лазерного излучения сходятся на поверхности промышленной продукции (объекта измерений), образуя интерференционную картину, которая воспринимается фотоприемником и обрабатывается электронной аппаратурой. При перемещении объекта измерений относительно измерителя из-за изменения частоты пучков лазерного излучения изменяется ширина полос интерференционной картины. Скорость передвижения объекта измерений пропорциональна произведению частоты отраженного лазерного излучения на ширину интерференционной полосы. Длина объекта измерений рассчитывается как произведение скорости на время измерений.

Модификации измерителей отличаются значением диапазона расстояний до объекта измерений.

Измерители по степени опасности генерируемого лазерного излучения соответствуют классу 3В по ГОСТ Р 50723-94.

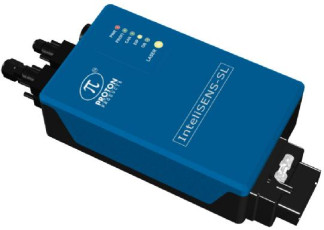

Внешний вид измерителя приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа измерителя приведена на рисунке 2.

Схема для размещения наклеек приведена на рисунке 3.

Программное обеспечение

Метрологически значимым программным обеспечением (ПО) в измерителях является ПО PCIS_SL, предназначенное для настройки параметров измерителя, обработки измерительной информации и графического представления результатов измерений в удобном для пользователя виде.

Идентификационные данные ПО измерителей представлены в таблице 1.

Таблица 1

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

ПО PCIS_SL

PCIS_SL.msi

1.48

D870E42F5AB0F6A20

206E802DC632CD4

MD5

Влияние метрологически значимой части ПО на метрологические характеристики измерителей не выходит за пределы согласованного допуска.

Метрологически значимая часть ПО измерителей и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «С» МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики измерителей приведены в таблице 2.

Таблица 2

Наименование параметра или характеристики	Значение характеристики
Диапазон измерений длины, м	от 0,01 до 99999,99
Минимальные ширина/диаметр объекта измерений, мм, не более	1
Пределы допускаемой основной относительной погрешности измерений длины, %	± 0,02
Пределы допускаемой дополнительной относительной погрешности измерений длины за счет неправильной установки измерителя относительно поверхности объекта измерений, %	± 0,05
Диапазон расстояний до объекта измерений, мм - для модификаций SL1525, SLR1525 - для модификаций SL3060, SLR3060 - для модификаций SL6060, SLR6060 - для модификаций SL120120, SLR120120	от 125 до 175 от 240 до 360 от 580 до 620 от 1080 до 1320
Длина волны источника лазерного излучения, нм	от 620 до 690
Мощность источника лазерного излучения, мВт, не более	35
Габаритные размеры (ширина х длина х толщина), мм, не более	130 х 230 х 78
Масса, кг, не более	3,1
Напряжение питания от сети переменного тока частотой (50 ± 5) Гц, В	от 85 до 264
Потребляемая мощность, ВА, не более	12
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха без конденсата, %	от 5 до 45 от 0 до 100

Знак утверждения типа

Знак утверждения типа наносится на лицевую часть корпуса измерителя в виде наклейки и типографским способом на титульный лист эксплуатационной документации фирмы-изготовителя.

Комплектность

Комплект поставки включает:

- измеритель длины лазерный бесконтактный серии SL - 1 шт.;

- кабели - 1 к-т;

- упаковочная тара - 1 шт.;

- руководство по эксплуатации - 1 шт.;

- методика поверки - 1 шт.

Дополнительно к комплекту поставки могут быть поставлены:

- дисплей для измерителя AiG1;

- дисплей для измерителя AiG2;

- адаптер питания;

- контроллер PSU-BOB;

- устройство воздушной очистки линз измерителя;

- система охлаждения.

Поверка

осуществляется по документу МП 49617-12 «Инструкция. Измерители длины лазерные бесконтактные серии SL модификаций SL1525, SLR1525, SL3060, SLR3060, SL6060, SLR6060, SL120120, SLR120120 фирмы Proton Products Ltd, Великобритания. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 25 октября 2011 г.

Средства поверки:

лента измерительная эталонная 3-го разряда (Рег. № 36469-07), номинальная длина шкалы 50 м, допускаемое отклонение действительной длины интервалов шкал, не более: метрового ± 0,3 мм, общей длины ± 5,0 мм;

рулетка измерительная металлическая 3-го класса точности Р2У3К, (Рег. № 46391-11), номинальная длина шкалы 2 м, допускаемое отклонение действительной длины не более ± [0,4+0,2(L-1)] мм, где L - число полных и неполных метров в отрезке;

средство измерений средней мощности и энергии лазерного излучения ИМО-3 (Рег. № 11928-89), диапазон измерений средней мощности лазерного излучения от 3 10-4 до 110-1 Вт, пределы допускаемой основной относительной погрешности измерений средней мощности лазерного излучения ±(5+5 10-3/Px) %, где Px - значение измеряемой средней мощности лазерного излучения на входе прибора;

набор мер длины концевых плоскопараллельных (Рег. № 35954-07), набор № 1, класс точности 2.

Сведения о методах измерений

Измерители длины лазерные бесконтактные серии SL модификаций SL1525, SLR1525, SL3060, SLR3060, SL6060, SLR6060, SL120120, SLR120120. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к измерителям

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, в том числе для бесконтактных измерений длины движущейся промышленной продукции (рулонных материалов, кабелей, труб и др.).
