| Номер в госреестре | 49618-12 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | Stonex RSNET |
| Изготовитель | "Stonex Europe S.r.l.", Италия |
| Год регистрации | 2012 |
| Срок свидетельства | 18.04.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппаратура геодезическая спутниковая Stonex RSNET предназначена для определения координат (приращения координат) точек земной поверхности.
Аппаратура геодезическая спутниковая Stonex RSNET - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно аппаратура геодезическая спутниковая Stonex RSNET представляет собой прочный, влагозащищенный корпус, вмещающий приёмник, управление которым осуществляется с помощью web-интерфейса, персонального компьютера или посредством контроллера. Принимаемая со спутников информация записывается во внутреннюю память приемника объемом 4 Гб и на стационарный компьютер-сервер.
На передней панели аппаратуры геодезической спутниковой Stonex RSNET расположены кнопка питания, две функциональные кнопки (“ESC”, “ENTER”), 4 кнопки выбора для перемещения по меню, а также светодиодный индикатор питания и дисплей для отображения информации.
Аппаратура геодезическая спутниковая Stonex RSNET оснащена следующими портами:
- 3 интерфейсных RS-232 порта с девятиштырьковым разъёмом для подключения внешнего радиомодема, для связи с персональным компьютером или контроллером, для подключения метеорологического оборудования, инклинометров и других устройств;
- 1 RJ45 порт для поддержки протоколов TCP/IP, HTTP, NTRIP;
- 1 TNC порт для подключения внешнего генератора частоты;
- 1 TNC порт для подключения внешней спутниковой антенны;
- 1 мультифункциональный порт с поддержкой формата USB;
- 1 порт для подключения внешнего источника питания (с красным ободком).

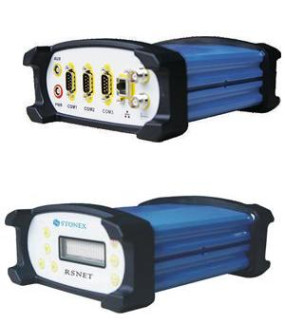

Внешний вид аппаратуры геодезической спутниковой Stonex RSNET
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой Stonex RSNET не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Конструкция аппаратуры геодезической спутниковой Stonex RSNET обеспечивает ограничение доступа к узлам, вмешательство в работу которых может привести к искажению результатов измерений.
Аппаратура геодезическая спутниковая Stonex RSNET имеет встроенное ПО «RSNET firmware»; а также офисное ПО NRS-EagleCenter и ПО Stonex GPS Processor, устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов. Разработчиком и правообладателем ПО является «Stonex Europe S.r.l.», Италия.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| RSNET firmware | F110112.dat | T8ADZ0311 | 8859AEC2 | CRC32 |
| Stonex GPS Processor | Gpsadj.exe | 4.500.100319 | 948429F2 | CRC32 |
| NRS- EagleCenter | EagleCenter.exe | 3.4.3281.66 | 794EABAD | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010. Специальных средств защиты программного обеспечения и измеренных данных не требуется.
| Наименование характеристик | Значение |
| Тип приёмника: | Многочастотный, многосистемный |
| Количество каналов: | 220 |
| Принимаемые сигналы: | GPS: L1 C/A, L2E, L2C, L5; ГЛОНАСС: L1, L2 C/A и P-код; Galileo GIOVE-A (L1 BOC, E5A, E5AltBOC1), GIOVE-B (L1 CBOC, E5A, E5AltBOC1); SBAS: L1 C/A, L5 (WAAS, EGNOS, MSAS) COMPASS: B1 (QPSK), B1-MBOC (6, 1, 1/11, B1-2(QPSK), B2 (QPSK), B2-BOC (10,5), B3 (QPSK, B3BOC (15, 2.5), B3 (QPSK), B3BOC (15, 2.5), L5 (QPSK) |
| Режимы измерений: | «Статика», «Быстрая Статика» «Кинематика», «Кинематика в реальном времени», «Дифференциальные кодовые измерения» |
| Тип антенны: | Встроенная |
| Допускаемая СКП измерений в режимах «Статика», мм, не более: - в плане - по высоте | ±(3 + 0,5 х 10-6 х D) ±(5 + 0,5 х 10-6 х d) где D - измеряемое расстояние в мм |
| Допускаемая СКП измерений в режимах, «Быстрая Статика», мм, не более: - в плане - по высоте | ±(3 + 1 х 10-6 х D) ±(5 + 1 х 10-6 х d) где D - измеряемое расстояние в мм |
| Допускаемая СКП измерений в режимах «Кинематика», «Кинематика в реальном времени», мм, не более: - в плане - по высоте | ± (10 + 1,0 х 10-6 х D) ± (20 + 1,0 х 10-6 х d) где D - измеряемое расстояние в мм |
| Источник электропитания (внешний): - напряжение, В | от 10 до 14 |
| Диапазон рабочих температур, °С: | от - 40 до + 75 |
| Г абаритные размеры, (Д x Ш x В), мм, не более | 202 х 163 x 75 |
| Масса приёмника, кг, не более: | 1,4 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой Stonex RSNET.
| Наименование | Количество, ед. |
| Stonex RSNET | 1 |
| Антенна Choke ring для RSNET | 1 |
| Кабель антенный 35m для RSNET | 1 |
| Кабель данных DB9 для RSNET | 1 |
| Адаптер для питания RSNET | 1 |
| Кронштейн крепления RSNET | 1 |
| Адаптер антенный | 1 |
| Антенный предохранитель | 1 |
| Руководство пользователя | 1 |
осуществляется в соответствии с МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Методика измерений приведена в документе «Аппаратура геодезическая спутниковая Stonex RSNET. Руководство по эксплуатации».
Нормативные технические документы, устанавливающие требования к аппаратуре геодезической спутниковой Stonex RSNET
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24...75000 м».
3. Техническая документация «Stonex Europe S.r.l.», Италия.
- осуществление геодезической и картографической деятельности.
| Зарегистрировано поверок | 123 |
| Поверителей | 9 |
| Актуальность данных | 09.12.2024 |
