| Номер в госреестре | 49633-12 |
| Наименование СИ | Калибраторы-измерители напряжения и силы тока |
| Обозначение типа СИ | 6430 |
| Изготовитель | Компания "Keithley Instruments, Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 10.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы-измерители напряжения и силы тока 6430 предназначены для воспроизведения и измерения напряжения и силы малых постоянных токов, а также измерения больших сопротивлений.
Принцип действия калибраторов-измерителей напряжения и силы тока 6430 основан на цифро-аналоговом преобразовании заданного в цифровом коде значения напряжения или силы тока в выходную аналоговую величину и аналого-цифровом преобразовании входного напряжения или силы тока в цифровой код, с применением высокоомных согласующих входных и выходных устройств. Измерение сопротивления реализуется в режиме воспроизведения силы тока (напряжения) и измерения напряжения (силы тока). Внешний модуль предварительного усилителя тока подключается к основному блоку и служит для измерения и воспроизведения силы тока на нижних пределах.
Управление режимами работы производится с лицевой панели либо дистанционно через интерфейсы RS-232, IEEE-488. Параметры установленных режимов работы, значения воспроизводимых и измеряемых величин отображаются на монохромном жидкокристаллическом дисплее.
Калибраторы-измерители напряжения и силы тока 6430 выполнены в виде моноблока в настольном исполнении. Модуль предварительного усилителя тока размещен в экранированном металлическом корпусе.
Пломбирование от несанкционированного доступа производится нанесением на заводе-изготовителе или в авторизованном сервисном центре специальной краски под винт на задней панели. Знак поверки в виде наклейки размещается в середине боковой панели.

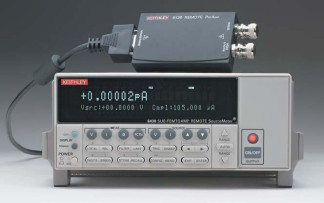

Общий вид калибраторов-измерителей напряжения и силы тока 6430 с предварительным усилителем тока показан на фотографии 1, задняя панель - на фотографии 2.
По техническим требованиям калибраторы-измерители напряжения и силы тока 6430 соответствуют ГОСТ 22261-94, по требованиям к климатическим и механическим воздействиям - группе 2 ГОСТ 22261-94 с диапазоном рабочих температур от 0 до + 40 оС.
Программное обеспечение, установленное на встроенный микроконтроллер, по структуре является целостным и служит для управления режимами работы, задания диапазонов воспроизведения и измерения, выполнения математических функций обработки измерительной информации, усреднений с различными режимами выборки, и прочие сервисные функции. Калибровочные константы хранятся в энергонезависимой памяти микроконтроллера, вход в калибровочный режим защищен от неавторизованного доступа паролем. Идентификационные данные и сведения о защите программного обеспечения представлены в таблице ниже.
| идентификационное наименование программного обеспечения | 6430 Firmware |
| номер версии программного обеспечения | C28 и выше |
| класс риска (уровень защиты) | класс риска A по WELMEC 7.2 для категории P уровень защиты A по МИ 3286-2010 |
| пределы воспроизведения и измерения напряжения | от 200 мВ до 200 В 1 |
| пределы воспроизведения и измерения силы тока | от 1 пА до 100 мА 1 |
| максимальная выходная мощность | 2,2 Вт |
| пределы допускаемой основной погрешности AU0S воспроиз | |
| ведения напряжения U при температуре 23 ± 5 °С | |
| на пределах 200 мВ; 2 В | : (2-КГ1 1 • 600 мкВ) |
| на пределе 20 В | ± (2-10'4 U + 2,4 мВ) |
| на пределе 200 В | ± (2-10-4 U + 24 мВ) |
| пределы допускаемой основной погрешности AIoS воспроиз | |
| ведения силы тока I при температуре 23 ± 5 °C | |
| основной блок без предварительного усилителя тока | |
| на пределе 1 мкА | : (3.5-КГ1 I • 600 рА) |
| на пределе 10 мкА | ± (3,3-10-4 I + 2 нА) |
| на пределе 100 мкА | ± (3,1-10'4 I + 20 нА) |
| на пределе 1 мА | ± (3,4-10-4 I + 200 нА) |
| на пределе 10 мА | ± (4,5-10'3 I + 2 мкА) |
| на пределе 100 мА | ± (6,6-10-3 I + 20 мкА) |
| с предварительным усилителем тока | |
| на пределе 1 пА | : (1-10 " 110 фА) |
| на пределе 10 пА | ± (540-3 I + 30 фА) |
| на пределе 100 пА | ± (1,5^ 10-3 I + 40 фА) |
| на пределе 1 нА | ± (5-10'4 I + 200 фА) |
| на пределе 10 нА | ± (540-4 I + 2 пА) |
| на пределе 100 нА | ± (5-10'4 I + 20 пА) |
| на пределе 1 мкА | ± (540-4 I + 300 пА) |
| на пределе 10 мкА | ± (540-4 I + 2 нА) |
| на пределе 100 мкА | ± (3,1-10-4 I + 20 нА) |
| на пределе 1 мА | ± (3,4-10-4 I + 200 нА) |
| на пределе 10 мА | ± (4,5^ 10-3 I + 2 мкА) |
| на пределе 100 мА | ± (6,6-10-3 I + 20 мкА) |
Примечание 1. С шагом, кратным 10.
| пределы допускаемой основной погрешности AU0M измерения напряжения U при температуре 23 ± 5 °С | |
| на пределах 200 мВ; 2 В | : (1.2-КГ1 1 • 350 мкВ) |
| на пределе 20 В | ± (1,5^ 10-4 U + 1,5 мВ) |
| на пределе 200 В | ± (1>10-4 U + 10 мВ) |
| пределы допускаемой основной погрешности Д10м измерения силы тока I при температуре 23 ± 5 °С | |
| на пределе 1 пА | : (1-10 " I • 7 фА) |
| на пределе 10 пА | ± (5-10-3 I + 7 фА) |
| на пределе 100 пА | ± (1,5-10-3 I + 30 фА) |
| на пределе 1 нА | ± (5-10'4 I + 200 фА) |
| на пределе 10 нА | ± (540-4 I + 2 пА) |
| на пределе 100 нА | ± (5-10'4 I + 20 пА) |
| на пределе 1 мкА | ± (540-4 I + 300 пА) |
| на пределе 10 мкА | ± (540-4 I + 2 нА) |
| на пределе 100 мкА | ± (2,5-10-4 I + 6 нА) |
| на пределе 1 мА | ± (2,7-10'4 I + 60 нА) |
| на пределе 10 мА | ± (3,5 • 10-3 I + 600 нА) |
| на пределе 100 мА | ± (5>10-3 I + 6 мкА) |
| пределы допускаемой основной погрешности ДR0 измерения сопротивления R при температуре 23 ± 5 °С | |
| “Normal” | ARo = R-(AIos/I + AUom/U) |
| “Enhanced” | ARo = R-(AIom/I + AUom/U) |
| пределы допускаемой дополнительной погрешности воспроизведения и измерения величин в интервалах температур от 0 | |
| до 18 °С и от 28 до 40 °С | ± 0,15 % Д0 / °С |
| габаритные размеры | |
| ширина | 213 мм |
| высота | 89 мм |
| глубина | 370 мм |
| масса, не более | 5,9 кг |
| параметры электропитания | |
| напряжение и частота сети | 220 В; 50 Гц |
| потребляемая мощность, не более | 100 В-А |
| рабочие условия применения | |
| температура окружающей среды | от 0 до 40 °С |
| относительная влажность воздуха при температуре | до 60 % |
| до 35 °С | |
| предельная высота над уровнем моря | 2000 м |
| температура хранения и транспортирования | от - 25 до + 65 °С |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
Знак утверждения типа наносится в левой стороне задней панели корпуса в виде наклейки и на титульный лист краткого руководства пользователя 6430-900-01R.
| наименование и обозначение | количество |
| Калибратор-измеритель напряжения и силы тока 6430 | 1 шт. |
| Кабель сетевой | 1 шт. |
| Кабель измерительный триаксиальный 6430-322-1B | 1 шт. |
| Кабель высоковольтный 8607 | 1 шт. |
| Кабель соединительный для модуля предусилителя CA-176-1E | 1 шт. |
| Адаптер CA-186-1B | 1 шт. |
| Короткозамыкатель CAP-31 | 2 шт. |
| наименование и обозначение | количество |
| Компакт-диск CD с документацией и программным обеспечением | 1 шт. |
| Калибраторы-измерители напряжения и силы тока 6430. Краткое руководство пользователя. 6430-901-01R | 1 шт. |
| Калибраторы-измерители напряжения и силы тока 6430. Методика поверки. KI-6430-2012 | 1 шт. |
осуществляется по документу KI-6430-2012 «Калибраторы-измерители напряжения и силы тока 6430. Методика поверки», утвержденному руководителем ГЦИ СИ «Росиспытания»
20.03.2012 г.
Средства поверки:
| наименование и требования к метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| вольтметр постоянного напряжения относительная погрешность измерения постоянного напряжения 100; 200 мВ не более ± 0,005 % 1; 2 В не более ± 0,005 % 10; 20; 200 В не более ± 0,02 % | мультиметр Agilent 3458A относительная погрешность измерения постоянного напряжения 100; 200 мВ не более ± 0,0012 % 1; 2 В не более ± 0,001 % 10; 20; 200 В не более ± 0,0014 % |
| измеритель силы постоянного тока относительная погрешность измерения силы постоянного тока 1; 10; 100 мкА; 1; 10 мА не более ± 0,02 % 100 мА не более ± 0,03 % | мультиметр Agilent 3458A относительная погрешность измерения силы постоянного тока 1 мкА не более ± 0,0065 % 10; 100 мкА; 1; 10 мА не более ± 0,0035 % 100 мА не более ± 0,0045 % |
| мера сопротивления 100 МОм | мера электрического сопротивления Р4033 |
| относительная погрешность сопротивления не более ± 0,01 % | номинальное значение 100 МОм; класс точности 0,005 |
| мера сопротивления 1 ГОм относительная погрешность сопротивления не более ± 0,01 % | катушка электрического сопротивления Р4030-М1 номинальное значение 1 ГОм; класс точности 0,01 |
| мера сопротивления 10 ГОм относительная погрешность сопротивления не более ± 0,1 % | мера-имитатор Р40115 номинальное значение 1 ГОм; класс точности 0,05 |
| мера сопротивления 100 ГОм | мера-имитатор Р4085-М1 |
| относительная погрешность сопротивления не более ± 0,1 % | относительная погрешность сопротивления 100 ГОм не более ± 0,1 % |
Методы измерений изложены в руководстве пользователя 6430-901-01R.
Нормативные документы, устанавливающие требования к калибраторам-измерителям напряжения и силы тока 6430
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 - 30 А.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Выполнение работ и оказание услуг по обеспечению единства измерений.
