| Номер в госреестре | 49641-12 |
| Наименование СИ | Анализаторы спектра |
| Обозначение типа СИ | HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 20.04.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Анализаторы спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 предназначены для измерений и визуального наблюдения составляющих спектра периодически повторяющихся сигналов и стационарных шумов, и применяются для разработки, настройки, обслуживания различных радиотехнических устройств, а также в учебных целях.
Принцип работы анализаторов спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Анализаторы спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 работают под управлением встроенного микропроцессора и закрытого от пользователя программного обеспечения. Приборы обеспечивают проведение автоматических измерений частотных и амплитудных параметров спектра сигналов. Дополнительно с помощью встроенного следящего генератора возможно автоматическое измерение амплитудно-частотных характеристик четырехполюсников. Полученные на приборах спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.
Конструктивно анализаторы спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части и управляющий микропроцессор. Анализаторы спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN.
Модели анализаторов спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 отличаются диапазоном частот и наличием следящего генератора.
Анализаторы спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 имеют следующие опции:
H03011 - встроенный предусилитель (кроме HMS1000E);
H0740 - интерфейс GPIB;
H0730 - интерфейс LAN.

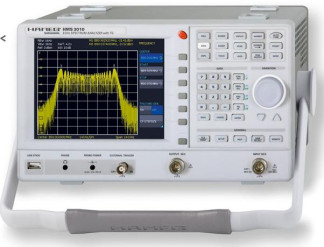

Внешний вид анализаторов спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Программное обеспечение «HMS Firmware» предназначено только для работы с анализаторами спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Программное обеспечение не влияет на метрологические характеристики анализаторов спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010.
Уровень защиты программного обеспечения А по МИ 3286-2010.
Идентификационные данные ПО приведены в таблице.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| НМБ Firmware | FW HMS | Версия 1.243 | 18606A71 | CRC32 |
ИИ
Qk
Ь
т
я
л
а
| Наименование характеристик | Значения характеристик | |||
| Диапазон частот: HMS1000E, HMS1000, HMS1010 HMS3000, HMS3010 | от 100 кГц до 1 ГГц от 100 кГц до 3 ГГц | |||
| Номинальное значение частоты опорного генератора | 10 M^ | |||
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±2х10-6 | |||
| Диапазон полос обзора | 0 Гц; от 100 Гц д диапазона частог (от 1 МГц для H | о полного г MS1000E) | ||
| Уровень фазовых шумов на частоте 0,5 ГГц относительно уровня несущей, приведенный к полосе 1 Гц, при отстройке от несущей, не более | 30 кГц 100 кГц 1 МГц | минус 85 дБ минус 100 дБ минус 110 дБ | ||
| Диапазон перестройки фильтров полосы пропускания ПЧ по уровню минус 3 дБ, RBW | от 100 Гц до 1 М 200 кГц (от 10 кГц для H | Гц (с шагом 1-3), MS1000E) | ||
| Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ, при RBW: | от 100 Гц до 300 кГц свыше 300 кГц | ± 5 % ± 10 % | ||
| Диапазон перестройки полос видеофильтра | от 10 Гц до 1 МГц (с шагом 1-3) (от 1 кГц для HMS1000E) | |||
| Диапазон измеряемых уровней | от среднего уровня шумов до 100 мВт | |||
| Пределы допускаемой абсолютной погрешности измерения уровня минус 10 дБ относительно 1 мВт | ± 1,5 дБ | |||
| Средний уровень собственных шумов при RBW 100 Гц (10 кГц для HMS1000E) в диапазоне частот свыше 10 МГц, дБ относительно 1 мВт, не более: - с выключенным предусилителем - с включенным предусилителем (опция H03011) | минус 115 дБ (минус 95 дБ для HMS1000E) минус 125 дБ | |||
| Интермодуляционные искажения 3-го порядка относительно уровня несущей при уровне сигналов на смесителе минус 20 дБ относительно 1 мВт, не более | минус 60 дБ | |||
| Г армонические искажения 2-го порядка относительно уровня несущей при уровне сигнала на смесителе минус 40 дБ относительно 1 мВт, не более | минус 60 дБ | |||
| Уровень зеркальных каналов, промежуточных частот и комбинационных помех относительно уровня несущей при уровне сигнала на смесителе минус 40 дБ относительно 1 мВт в диапазоне частот, не более | от 10 МГц до 2 ГГц от 2 ГГц до 3 ГГц | минус 70 дБ минус 55 дБ | ||
| Уровень остаточных паразитных сигналов относительно 1 мВт, не более | вход заглушен, частота не менее 30 МГц, RBW не более 100 кГц | минус 80 дБ | ||
| Входное сопротивление анализатора | 50 Ом | |||
| КСВН входа в диапазоне частот от 10 МГц, не более | 1,5 | |||
| Разъем СВЧ входа | N-тип «розетка» | |
| Характеристики следящего генератора для HMS1010, HMS3010 | ||
| Диапазон частот сигнала | HMS1010 | от 5 МГц до 1 ГГц |
| HMS3010 | от 5 МГц до 3 ГГц | |
| Диапазон установки выходного уровня относительно 1 мВт | от минус 20 дБ до 0 дБ с шагом 1 дБ | |
| Разъем СВЧ выхода | N-тип «розетка» | |
| Рабочие условия эксплуатации - температура окружающего воздуха - относительная влажность воздуха | (от +5 до +40) °С (от 30 до 80) % |
| Условия хранения и транспортирования: - температура окружающего воздуха - относительная влажность воздуха | (от минус 20 до +70) °С не более 80 % |
| Масса, не более | 3,6 кг |
| Г абаритные размеры (ширинахвысотахглубина) | 285 мм х 175 мм х 220 мм |
| Питание от сети переменного тока | (от 100 до 240) В; (от 50 до 60) Гц |
| Потребляемая мощность | 40 Вт |
| Время прогрева | 30 мин |
Знак утверждения типа наносится на лицевую или заднюю панель анализаторов спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010 в виде наклейки и типографским способом на титульный лист технической документации фирмы-изготовителя.
В комплект поставки входят: анализатор спектра (HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010), опции к анализатору (H03011, H0730, H0740 - по отдельному заказу), кабель питания, техническая документация фирмы-изготовителя, методика поверки.
Поверка осуществляется по документу «Анализаторы спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010. Методика поверки» МП РТ 1697-2012, утвержденному ФБУ «Ростест-Москва» в марте 2012 года.
Средства поверки:
| Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы допускаемой погрешности | ||
| Частотомер | 10 МГц | ± 5х10-7 | Частотомер Ч3-64/1 |
| Генератор сигналов | от 100 кГц до 3 ГГц от минус 100 дБ до 10 дБ относительно 1 мВт | уровень фазовых шумов на 1 ГГц при отстройке 20 кГц не более минус 95 дБн/Гц | Генератор SMC100A |
| Измеритель мощности | от 9 кГц до 3 ГГц от 2^10-7 до 1 • 102 мВт | ± 0,5 дБ | Ваттметр проходящей мощности СВЧ NRP-Z98 |
| Анализатор цепей | от 9 кГц до 3 ГГц КСВН: от 1,05 до 2 | ± 5% | Анализатор электрических цепей векторный ZVL3 |
Сведения о методиках (методах) измерений содержатся в документе «Анализаторы спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам
Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Г ермания.
Проведение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
