| Номер в госреестре | 49642-12 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | H66, H68, S82-T, S82-V, S86-T, S86-S |
| Изготовитель | "South Surveying & Mapping Instrument Co., Ltd.", Китай |
| Год регистрации | 2012 |
| Срок свидетельства | 20.04.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппаратура геодезическая спутниковая H66, H68, S82-T, S82-V, S86-T, S86-S предназначена для определения координат (приращения координат) точек земной поверхности.
Аппаратура геодезическая спутниковая H66, H68, S82-T, S82-V, S86-T, S86-S -геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно аппаратура геодезическая спутниковая H66, H68 представляет собой моноблочный корпус, вмещающий внутреннюю спутниковую высокоточную геодезическую антенну и приёмник, управление которым осуществляется с помощью кнопочной панели управления. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры геодезической спутниковой H66, H68 объемом 4 Гбайт.
Аппаратура геодезическая спутниковая H66, H68 имеет цветной дисплей, две кнопки управления для включения, а также четыре светодиодных индикатора для отображения информации о количестве видимых спутников, о статусе записи данных во внутреннюю память аппаратуры и об уровне заряда аккумуляторов и индикатор контроля подключения внешнего пульта. В левой части корпуса находится отсек для двух съемных аккумуляторов.
Аппаратура геодезическая спутниковая H66, H68 оснащена 1 портом с семиштырьковым разъемом для обмена данными с персональным компьютером.

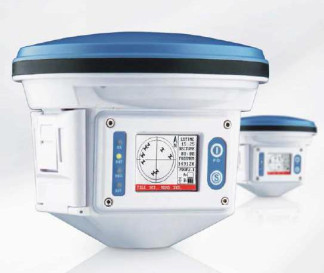

Внешний вид аппаратуры геодезической спутниковой H66, H68
Аппаратура геодезическая спутниковая S82-T, S82-V конструктивно представляет собой единый корпус, вмещающий внутреннюю спутниковую высокоточную геодезическую антенну и приёмник, управление которым осуществляется с помощью кнопочной панели управления или с помощью внешнего устройства - контроллера. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры геодезической спутниковой S82-T, S82-V или контроллер. Объем внутренней памяти S82-T - 4 Гбайт, S82-V - 64Мбайт.
Аппаратура геодезическая спутниковая S82-T, S82-V оснащена кнопкой питания и функциональной кнопкой, а также шестью светодиодными индикаторами для отображения информации о текущем режиме измерений («Статика» или «Кинематика в реальном времени»),
о количестве видимых спутников, об уровне заряда аккумуляторов, о типе источника питания и прочей информации. В нижней части корпуса находится отсек для установки съемного аккумулятора.
Аппаратура геодезическая спутниковая S82-T, S82-V оснащена следующими портами:
- 1 TNC порт для подключения радиоантенны;
- 1 интерфейсный RS-232 порт для подключения к персональному компьютеру или контроллеру;
- 1 порт с пятиштырьковым разъемом для подключения внешнего источника питания. Отличие между моделями S82-T и S82-V заключается в том, что модель S82-V имеет
расширенные возможности для работы в режиме «Кинематика в реальном времени».
Аппаратура геодезическая спутниковая S86-T, S86-S конструктивно представляет собой единый корпус, вмещающий внутреннюю спутниковую высокоточную геодезическую антенну и приёмник, управление которым осуществляется с помощью кнопочной панели управления или с помощью внешнего устройства - контроллера. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры геодезической спутниковой S86-T, S86-S или контроллер. Объем внутренней памяти S86-T - 4 Гбайт, S86-S - 64Мбайт.
Аппаратура геодезическая спутниковая S86-T, S86-S имеет монохромный дисплей, оснащена кнопкой питания, двумя функциональными кнопками, кнопкой принудительного выключения, а также четырьмя светодиодными индикаторами для отображения информации о состоянии сбора данных, о приеме и передаче RTK данных и другой информации.
Аппаратура геодезическая спутниковая S86-T, S86-S оснащена следующими портами:
- 1 TNC порт для подключения радиоантенны;
- 1 интерфейсный порт с пятиштырьковым разъемом для подключения к внешним устройствам;
- 1 интерфейсный порт с семиштырьковым разъемом для подключения через USB или RS-232 соединение к персональному компьютеру или контроллеру;
- 1 порт с четырехштырьковым разъемом для подключения внешнего источника питания;
- 1 слот для установки SIM карты.
Отличие между моделями S86-T и S86-S заключается в том, что модель S86-T поддерживает возможность работы, как в режиме «Статика», так и в режиме «Кинематика в реальном времени», а модель S86-S имеет возможность работы только в режиме «Статика».
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой H66, H68, S82-T, S82-V, S86-T, S86-S не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Конструкция аппаратуры геодезической спутниковой H66, H68, S82-T, S82-V, S86-T, S86-S обеспечивает ограничение доступа к узлам, вмешательство в работу которых может привести к искажению результатов измерений.
Аппаратура геодезическая спутниковая H66, H68, S82-T, S82-V, S86-T, S86-S имеет встроенное ПО «H66-Receiver firmware», «S82 firmware», «S86 firmware». ПО E-Star, устанавливаемое в контр оллер; а также офисное ПО South GPS Processor, устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов приборов, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов. Разработчиком и правообладателем ПО является «South Surveying & Mapping Instrument CO., LTD», Китай.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| H66-Receiver firmware | H66_20110531.bin | 20110531 | 80FBA257 | CRC32 |
| S82 firmware | H82-F111226.dat | F111226 | EAE54E21 | CRC32 |
| S86 firmware | H86-F111203.dat | F111203 | 2D1BFFC8 | CRC32 |
| E-Star | EGStar.exe | 3.0 | 0317AF8B | CRC32 |
| South GPS Processor | Gpsadj.exe | 4.500.090603 | B46865BE | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
| Наименование характеристики | Значение характеристики | |||
| Модель | H66, H68 | S82-T, S82-V | S86-T | S86-S |
| Тип приёмника: | Одночастотный | Двухчастотный | ||
| Количество каналов: | 14 | 220 | 220 | 24 |
| Принимаемые сигналы: | GPS: L1 C/A SBAS: L1 C/A | GPS (L1 C/A, L2E, L2C, L5), ГЛОНАСС (L1 C/A, L1 P, L2 C/A, L2P), SBAS (L1 C/A, L5), Galileo GIOVE-A, GIOVE-B (L1 BOC, E5A, E5B, E5AltBOC1), Compass | GPS (L1, L2, C/A код) | |
| Режимы измерений: | «Статика» | «Статика», «Кинематика в реальном времени» | «Статика» | |
| Тип антенны: | Встроенная | |||
| Допускаемая СКП измерений в режиме «Статика», мм, не более: - в плане - по высоте | ±(3 + 1х10-6хБ) ±(5 + 1х10-6хб) гд< | ±(2,5 + 1 х 10-6 х D) ±(5 + 1 х 10-6 х D) г D - измеряемое расстояние в мм | ||
| Допускаемая СКП измерений в режиме «Кинематика в реальном времени», мм, не более: - в плане - по высоте | гд< | ±(10 + 1 х 10-6 х D) ±(20 + 1 х 10-6 х d) г D - измеряемое расстояние в м | м | |
| Источник электропитания: - напряжение, В | Внутренний аккумулятор 7,4 | Внутренний аккумулятор 7,4 | Встроенный внутренний аккумулятор 7,2 | |
| Диапазон рабочих температур, °С: | от - 40 до + 70 | от - 40 до + 75 | от - 40 до + 65 | от - 30 до + 65 |
| Г абаритные размеры, (Д x Ш x В), мм, не более | 135 х 150 x 150 | 184 х 184 x 96 | 158 х 158 x 78 | |
| Масса приёмника, кг, не более: | 0,6 | 1,2 | 1,35 | |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой H66, H68, S82-T, S82-V, S86-T, S86-S.
В комплект поставки аппаратуры геодезической спутниковой H66, H68 входят:
| Наименование | Количество, ед. |
| Приемник H66/H68 | 1 |
| Пульт управления | 1 |
| Аккумуляторы к H66/H68 | 2 |
| Трегер, адаптер трегера, насадка с резьбой 5/8 | 1 |
| Многофункциональный интерфейсный кабель | 1 |
| Зарядное устройство и адаптер питания | 1 |
| Рулетка | 1 |
| Пульт | 1 |
| Аккумуляторы к пульту | 2 |
| Сумка для транспортировки | 1 |
| Компакт-диск с ПО и документацией | 1 |
В комплект поставки аппаратуры геодезической спутниковой S82-T, S82-V входят:
| Наименование | Количество, ед. |
| Приемник S82-T/S82-V | 1 |
| Контроллер Psion | 1 |
| Аккумуляторы для S82-T/S82-V | 2 |
| Аккумуляторы для контроллера Psion | 2 |
| Наименование | Количество, ед. |
| Трегер, адаптер трегера, насадка с резьбой 5/8 | 1 |
| Многофункциональный интерфейсный кабель | 1 |
| USB-кабель для контроллера Psion | 1 |
| Кабель приемник-контроллер | 1 |
| Зарядное устройство для аккумуляторов S82-T/S82-V | 1 |
| Зарядное устройство для аккумуляторов контроллера | 1 |
| SD-карта памяти и считывающее устройство | 1 |
| Рулетка и платформа для измерения высоты | 1 |
| Транспортировочный кейс | 1 |
| Углеводородная веха | 1 |
| Кронштейн для крепления контроллера на веху | 1 |
| Компакт-диск с ПО и документацией | 1 |
| Комплект кабелей | 1 |
В комплект поставки аппаратуры геодезической спутниковой S86-T, S86-S входят:
| Наименование | Количество, ед. |
| Приемник S86-T/S86-S | 1 |
| Трегер, адаптер трегера, насадка с резьбой 5/8 | 1 |
| Многофункциональный интерфейсный кабель | 1 |
| Зарядное устройство для приемника S86-T/S86-S | 1 |
| Контроллер Psion | 1 |
| Аккумуляторы для контроллера Psion | |
| Зарядное устройство для аккумуляторов контроллера | 1 |
| Кабель приемник-контроллер | 1 |
| Кронштейн для крепления контроллера на веху | 1 |
| SD-карта памяти и считывающее устройство | 1 |
| Рулетка и платформа для измерения высоты | 1 |
| Транспортировочный кейс | 1 |
| Компакт-диск с ПО и документацией | 1 |
осуществляется в соответствии с МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Методика измерений приведена в документах «Аппаратура геодезическая спутниковая H66/H68. Руководство по эксплуатации», «Аппаратура геодезическая спутниковая S82-T/S82-V. Руководство по эксплуатации», «Аппаратура геодезическая спутниковая S86-T, S86-S. Руководство по эксплуатации».
Нормативные технические документы, устанавливающие требования к аппаратуре геодезической спутниковой H66, H68, S82-T, S82-V, S86-T, S86-S
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24...75000 м».
3. Техническая документация «South Surveying & Mapping Instrument CO., LTD», Китай.
- осуществление геодезической и картографической деятельности.
| Зарегистрировано поверок | 4251 |
| Поверителей | 30 |
| Актуальность данных | 22.11.2024 |
