| Номер в госреестре | 49643-12 |
| Наименование СИ | Генераторы сигналов произвольной формы |
| Обозначение типа СИ | HMF2525, HMF2550 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 22.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов произвольной формы HMF2525, HMF2550 предназначены для формирования и воспроизведения стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции, а также электромагнитных колебаний произвольной формы и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, в учебных целях.
Принцип работы генераторов сигналов произвольной формы HMF2525, HMF2550 основан на прямом цифровом синтезе. Цифровые отсчеты с информацией о форме сигнала поступают из оперативной памяти прибора на цифро-аналоговый преобразователь (ЦАП). Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аттенюаторов, а затем на выходной разъем.
В память генераторов сигналов произвольной формы HMF2525, HMF2550 заложены стандартные сигналы различных форм, среди которых: синусоидальный, меандр, прямоугольный с регулируемой скважностью, треугольный, пилообразный и т. д. Для всех видов сигналов имеется возможность введения постоянного смещения. Предусмотрены режимы амплитудной, частотной, фазовой модуляций (внутренней и внешней), режимы качания частоты и генерации заданного количества периодов сигнала. Режим формирования сигналов произвольной формы осуществляется с помощью специального программного обеспечения через внешний компьютер. Для обеспечения синхронизации режимов работы генераторы сигналов произвольной формы HMF2525, HMF2550 оснащены входом и выходом сигналов запуска.
Генераторы сигналов произвольной формы HMF2525, HMF2550 обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN.
Конструктивно генераторы сигналов произвольной формы HMF2525, HMF2550 выполнены в корпусе настольного исполнения.
Модели генераторов сигналов произвольной формы HMF2525, HMF2550 отличаются максимальной выходной частотой.
Генераторы сигналов произвольной формы HMF2525, HMF2550 имеют следующие опции:
H0740 - интерфейс GPIB;
H0730 - интерфейс LAN.

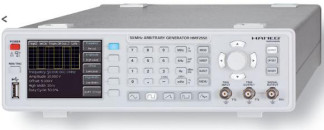

Внешний вид генераторов сигналов произвольной формы HMF2525, HMF2550 приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Программное обеспечение «HMF Firmware» предназначено только для работы с генераторами сигналов произвольной формы HMF2525, HMF2550 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение не влияет на метрологические характеристики осциллографов.
Уровень защиты программного обеспечения А по МИ 3286-2010.
Идентификационные данные ПО приведены в таблице.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| НМБ Firmware | FW HMF | Версия 2.11 | C0674151 | CRC32 |
| Наименование характеристик | Значения характеристик |
| Диапазон частот выходного синусоидального сигнала | от 10 мкГц до 25 МГц для модели HMF2525 от 10 мкГц до 50 МГц для модели HMF2550 |
| Пределы допускаемой относительной погрешности частоты встроенного опорного генератора 10 МГц | ±110-6 |
| Диапазон установки размаха напряжения Upp выходного сигнала на нагрузке 50 Ом | от 5 мВ до 10 В |
| Дискретность установки размаха напряжения | 1 мВ |
| Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц | ±(0,01Upp + 1 мВ) |
| Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц | ± 2 % в диапазоне до 10 МГц ± 2,5 % в диапазоне от 10 МГц до 25 МГц ± 5,0 % в диапазоне от 25 МГц до 50 МГц |
| Пределы установки постоянного напряжения смещения Udc на нагрузке 50 Ом | от 0 до ±4,995 В, при выполнении условия, что максимальное и минимальное значения сигнала не превышают ±5 В |
| Пределы абсолютной погрешности установки постоянного напряжения смещения | ±(0,02 • Udc + 2 мВ) |
| Уровень гармонических искажений синусоидального сигнала относительно уровня несущей при Upp =1 В | не более минус 70 дБ в диапазоне до 100 кГц не более минус 55 дБ в диапазоне от 100 кГц до 10 МГц не более минус 40 дБ в диапазоне от 10 МГц до 25 МГц не более минус 37 дБ в диапазоне от 25 МГц до 50 МГц |
| Диапазон частот выходных прямоугольных импульсов | от 100 мкГц до 12,5 МГц для модели HMF2525 от 100 мкГц до 25 МГц для модели HMF2550 |
| Диапазон длительностей импульсов прямоугольного сигнала | от 15 нс до 999 с |
| Длительность фронта и среза прямоугольного сигнала | не более 8 нс |
| Разрешение АЦП | 14 бит |
| Частота дискретизации АЦП | 250 МГц |
| Количество отсчетов для формирования сигналов произвольной формы | 256 000 |
| Условия эксплуатации и массогабаритные характеристики | |
| Нормальные условия применения | Температура: (20±5) 0С Относительная влажность воздуха: (от 30 до 80) % Атмосферное давление: (от 84 до 106) кПа |
| Хранение/транспортирование | Температура: (от минус 20 до +70) 0С Относительная влажность воздуха: не более 85 % Атмосферное давление: (от 70 до 107) кПа |
| Масса | Не более 3,4 кг |
| Геометрические размеры (ширина х высота х глубина) | 285 мм х 75 мм х 365 мм |
| Питание прибора | (от 190 до 250) В, (от 48 до 52) Гц |
| Потребляемая мощность | Не более 30 Вт |
| Время прогрева | 30 мин |
Знак утверждения типа наносится на лицевую панель генераторов сигналов произвольной формы HMF2525, HMF2550 в виде наклейки и типографским способом на титульный лист технической документации фирмы-изготовителя.
В комплект поставки входят: генератор сигналов произвольной формы (HMF2525, HMF2550), опции к генератору (Н0730, Н0740 - по отдельному заказу), кабель питания, техническая документация фирмы-изготовителя, методика поверки.
Поверка осуществляется по документу «Генераторы сигналов произвольной формы HMF2525, HMF2550. Методика поверки» МП РТ 1696-2012, утвержденному ФБУ «Ростест-Москва» в марте 2012 года.
Средства поверки:
| Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы допускаемой погрешности | ||
| Частотомер | 10 МГц | ±5х10-7 | Частотомер Ч3-64/1 |
| Вольтметр универсальный | U^i-: от 1 мВ до 10 В ^ерем: от 1 мВ до 10 В, от 10 Гц до 100 кГц | ±0,3 % ±0,3 % | Вольтметр В7-78/1 |
| Измеритель мощности | от 1 мкВт до 100 мВт от 0 Гц до 50 МГц | ±2 % | Ваттметр NRP-Z51 |
| Осциллограф | Полоса пропускания 500 МГц | Осциллограф цифровой RTM1052 | |
| Анализатор спектра | от 10 Гц до 300 МГц | Уровень собственных гармонических искажений не более (минус 90 -минус 70) дБ относительно уровня несущей | Анализатор спектра UPV Анализатор спектра FSV3 |
Сведения о методиках (методах) измерений содержатся в документе «Генераторы сигналов произвольной формы HMF2525, HMF2550. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к генераторам сигналов произвольной формы HMF2525, HMF2550
Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Г ермания.
