| Номер в госреестре | 49644-12 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | HMO722, HMO724, HMO1022, HMO1024, HMO1522, HMO1524, HMO2022, HMO2024, HMO2524, HMO3522, HMO3524 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 20.04.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие НМ0722, НМ0724, НМ01022, НМ01024, НМ01522, НМ01524, НМ02022, НМ02024, НМ02524, НМ03522, НМ03524 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.
Принцип действия осциллографов цифровых запоминающих НМ0722, НМ0724, НМ01022, НМ01024, НМ01522, НМ01524, НМ02022, НМ02024, НМ02524, НМ03522, НМ03524 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Конструктивно осциллографы цифровые запоминающие НМ0722, НМ0724, НМ01022, НМ01024, НМ01522, НМ01524, НМ02022, НМ02024, НМ02524, НМ03522, НМ03524 выполнены в виде настольного моноблочного прибора, работающего под управлением встроенного программного обеспечения. Осциллографы цифровые запоминающие НМ0722, НМ0724, НМ01022, НМ01024, НМ01522, НМ01524, НМ02022, НМ02024, НМ02524, НМ03522, НМ03524 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Дополнительно возможно осуществление декодирования сигналов низкоскоростных шин последовательной передачи данных и логический анализ параллельных шин данных.
Осциллографы цифровые запоминающие НМ0722, НМ0724, НМ01022, НМ01024, НМ01522, НМ01524, НМ02022, НМ02024, НМ02524, НМ03522, НМ03524 обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN.
Модели осциллографов цифровых запоминающих НМ0722, НМ0724, НМ01022, НМ01024, HMO1522, HMO1524, НМ02022, НМ02024, HMO2524, НМ03522, НМ03524 отличаются количеством входных каналов и полосой пропускания.
Осциллографы цифровые запоминающие НМ0722, НМ0724, НМ01022, НМ01024, HMO1522, HMO1524, НМ02022, НМ02024, HMO2524, HMO3522, НМ03524 имеют следующие опции:
Н03508 - 8-канальный логический анализатор;
Н0010/Н0011/Н0012 - функции запуска и декодирования сигналов в соответствии с протоколами I2C, SPI, UART/RS-232/CAN, LIN;
Н0740 - интерфейс GPIB;

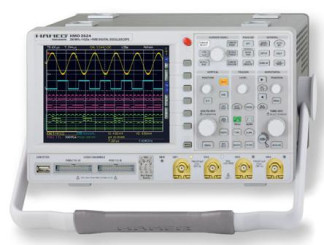

Внешний вид осциллографов цифровых запоминающих HM0722, HM0724, HM01022, HM01024, HM01522, HM01524, HM02022, HM02024, HM02524, HM03522, HM03524 приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Программное обеспечение «HM0 Firmware» предназначено только для работы с осциллографами цифровыми запоминающими HM0722, HM0724, HM01022, HM01024, HM01522, HM01524, HM02022, HM02024, HM02524, HM03522, HM03524 и не может быть использовано отдельно от измерительно-вычислительной платформы этих осциллографов.
Программное обеспечение не влияет на метрологические характеристики осциллографов.
Уровень защиты программного обеспечения А по МИ 3286-2010.
| Идентис | жкационные данные ПО приведены в таблице. | |||
| Наименование программного обеспечения | Идентификацион ное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| НМО Firmware | FW HM0 252x/352x | Версия 2.504 | 75AAC673 | CRC32 |
| FW HMO 72x/102x/125x/ 202x | Версия 3.731 | FD98432A | CRC32 | |
| Число каналов | НМО722, НМО1022, НМО1522, НМО2022, НМО3522 | 2 |
| НМО724, НМО1024, НМО1524, НМО2024, НМО2524, НМО3524 | 4 | |
| Число логических каналов | НМО722, НМО724, НМО1022, НМО1024, НМО1522, НМО1524, НМО2022, НМО2024 | 8 |
| НМО2524, НМО3522, НМО3524 | 16 | |
| Разрядность АЦП, бит | 8 | |
| Максимальная частота дискретизации на канал | НМО722, НМО724, НМО1022, НМО1024, НМО1522, НМО1524, НМО2022, НМО2024 | 1 ГГц (2 ГГц - при объединении каналов) |
| НМО2524 | 1,25 ГГц (2,5 ГГц - при объединении каналов) | |
| НМО3522, НМО3524 | 2 ГГц (4 ГГц - при объединении каналов) | |
| Объем памяти на канал | НМО722, НМО724, НМО1022, НМО1024, НМО1522, НМО1524, НМО2022, НМО2024 | 1 Мбайт (2 Мбайт - при объединении каналов) |
| Объем памяти на канал | НМО2524, НМО3522, НМО3524 | 2 Мбайт (4 Мбайт - при объединении каналов) | |
| Полоса пропускания (при коэффициенте отклонения > 5 мВ/дел) | НМО722, НМО724 | от 0 до 70 МГц | |
| НМО1022, НМО1024 | от 0 до 100 МГц | ||
| НМО1522, НМО1524 | от 0 до 150 МГц | ||
| НМО2022, НМО2024 | от 0 до 200 МГц | ||
| НМО2524 | от 0 до 250 МГц | ||
| НМО3522, НМО3524 | от 0 до 350 МГц | ||
| Полоса пропускания (при коэффициенте отклонения < 2 мВ/дел) | НМО722, НМО724, НМО1022, НМО1024 | от 0 до 20 МГц | |
| НМО1522, НМО1524, НМО2022, НМО2024, НМО2524, НМО3522, НМО3524 | от 0 до 100 МГц | ||
| Время нарастания переходной характеристики, не более | НМО722, НМО724 | 5 нс | |
| НМО1022, НМО1024 | 3,5 нс | ||
| НМО1522, НМО1524 | 2,4 нс | ||
| НМО2022, НМО2024 | 1,75 нс | ||
| НМО2524 | 1,5 нс | ||
| НМО3522, НМО3524 | 1 нс | ||
| Диапазон значений коэффициента развертки | НМО722, НМО724, НМО1022, НМО1024, НМО1522, НМО1524, НМО2022, НМО2024, НМО2524 | от 2 нс/дел до 50 с/дел | |
| НМО3522, НМО3524 | от 1 нс/дел до 50 с/дел | ||
| Пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора | НМО722, НМО724, НМО1022, НМО1024, НМО1522, НМО1524, НМО2022, НМО2024 | ±50х10-6 | |
| НМО2524, НМО3522, НМО3524 | ±15х10-6 | ||
| Диапазон значений коэффициента отклонения (КО) | входное сопротивление 50 Ом | НМО1522, НМО1524, НМО2022, НМО2024, НМО2524, НМО3522, НМО3524 | от 1 мВ/дел до 1 В/дел |
| входное сопротивление 1 МОм | НМО722, НМО724, НМО1022, НМО1024 | от 1 мВ/дел до 10 В/дел | |
| НМО1522, НМО1524, НМО2022, НМО2024, НМО2524, НМО3522, НМО3524 | от 1 мВ/дел до 5 В/дел | ||
| Пределы допускаемой относительной погрешности установки коэффициента отклонения | ±2,0 % | ||
| Диапазон установки постоянного смещения | от ± 0,2 В до ± 20 В | ||
| Минимальный уровень синхронизации от входов каналов осциллографа при коэффициенте отклонения > 2 мВ, не более | 0,8 дел | ||
| Источники синхронизации | входы каналов, вход внешнего запуска, сеть питания, входы логических каналов | |
| Режимы запуска | автоматический, ждущий, однократный | |
| Виды запуска | по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных | |
| Входное сопротивление | НМО722, НМО724, НМО1022, НМО1024 | 1 МОм |
| НМО1522, НМО1524, НМО2022, НМО2024, НМО2524, НМО3522, НМО3524 | 1 МОм, 50 Ом | |
| Входная емкость | НМО722, НМО724, НМО1022, НМО1024, НМО1522, НМО1524, НМО2022, НМО2024 | (14±2) пФ |
| НМО2524, НМО3522, НМО3524 | (13±2) пФ | |
| Г абаритные размеры (длина х ширина х высота), не более | НМО722, НМО724, НМО1022, НМО1024, НМО1522, НМО1524, НМО2022, НМО2024 | (140 х 285 х 175) мм |
| НМО2524, НМО3522, НМО3524 | (220 х 285 х 175) мм | |
| Масса (без опций и аксессуаров), не более | НМО722, НМО724, НМО1022, НМО1024, НМО1522, НМО1524, НМО2022, НМО2024 | 2,5 кг |
| НМО2524, НМО3522, НМО3524 | 3,6 кг | |
| Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха при температуре 40 °С | от +5 °С до +40 °С не более 80 % | |
| Хранение/транспортирование: - температура окружающего воздуха - относительная влажность воздуха при температуре 35 °С | от минус 20 °С до +70 °С не более 70 % | |
| Время прогрева | 30 мин | |
Знак утверждения типа наносится на лицевую или заднюю панель осциллографов цифровых запоминающих HMO722, HMO724, НМ01022, НМ01024, НМ01522, НМ01524, НМ02022, НМ02024, НМ02524, НМ03522, НМ03524 в виде наклейки и типографским способом на титульный лист технической документации фирмы-изготовителя.
В комплект поставки входят: осциллограф цифровой запоминающий (HMO722, HMO724, НМ01022, НМ01024, HMO1522, HMO1524, НМ02022, НМ02024, НМ02524, HMO3522, HMO3524), опции к осциллографу (HO010, HO011, HO012, HO3508, H0730, H0740 - по отдельному заказу), кабель питания, пассивные пробники (по количеству каналов), техническая документация фирмы-изготовителя, методика поверки.
осуществляется в соответствии с документом “Осциллографы цифровые запоминающие HMO722, HMO724, НМ01022, НМ01024, HMO1522, HMO1524, НМ02022, НМ02024, HMO2524, HMO3522, HMO3524. Методика поверки” МП РТ 1695-2012, утвержденным ФБУ «Ростест-Москва» в марте 2012 года.
Средства поверки:
| Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы допускаемой погрешности | ||
| Калибратор осциллографов | Т: от 0,5 нс до 50 с ^ост: от 3 мВ до 30 В Шкз: от 5 мВ до 2 В (от 10 Гц до 500 МГц) Тфр: не более 300 пс | ± 0,0005 % ± 0,5 % ± 10 % | Калибратор осциллографов Fluke 9500B/3200 с формирователем 9530 |
Сведения о методиках (методах) измерений содержатся в документе «Осциллографы цифровые HMO. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к осциллографам
Техническая документация фирмы-изготовителя. “Rohde & Schwarz GmbH & Co. KG”, Г ермания
Проведение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 848 |
| Поверителей | 55 |
| Актуальность данных | 17.09.2024 |
