| Номер в госреестре | 49647-12 |
| Наименование СИ | Электрометры-измерители больших сопротивлений |
| Обозначение типа СИ | 6517B |
| Изготовитель | Компания "Keithley Instruments, Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 10.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Электрометры-измерители больших сопротивлений 6517B предназначены для измерения напряжения, силы тока, сопротивления и электрического заряда в высокоомных электрических цепях.
Принцип действия электрометров-измерителей больших сопротивлений 6517B основан на аналого-цифровом преобразовании входного напряжения или силы тока в цифровой код с применением высокоомных входных устройств и предварительного усилителя тока. Измерение сопротивления реализуется подачей на исследуемый объект испытательного напряжения и измерения протекающей в цепи силы тока. При измерении сопротивлений порядка 1014 - 1016 Ом для минимизации влияния токов утечки используется переключение полярности испытательного напряжения. Измерение заряда осуществляется путем измерения напряжения на исследуемом объекте, который через встроенный прецизионный конденсатор заряжается от внутреннего источника тока. В комплект поставки входит термопара типа K для измерения температуры объекта, и в качестве опции - датчик влажности воздуха, которые имеют на выходе сигнал в виде напряжения и подключаются к разъемам на задней панели.
Управление режимами работы производится с лицевой панели либо дистанционно через интерфейсы RS-232, IEEE-488. Параметры установленных режимов работы, значения воспроизводимых и измеряемых величин отображаются на монохромном жидкокристаллическом дисплее.

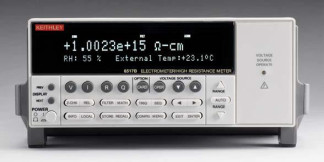

Электрометры-измерители больших сопротивлений 6517B выполнены в виде моноблока в настольном исполнении. Пломбирование от несанкционированного доступа производится нанесением на заводе-изготовителе или в авторизованном сервисном центре специальной краски под винт на задней панели. Знак поверки в виде наклейки размещается в середине боковой панели. Общий вид электрометров-измерителей больших сопротивлений 6517B показан на фотографии 1, задняя панель - на фотографии 2.
По техническим требованиям электрометры-измерители больших сопротивлений 6517B соответствуют ГОСТ 22261-94, по требованиям к климатическим и механическим воздействиям - группе 3 ГОСТ 22261-94 с диапазоном рабочих температур от 0 до + 50 оС.
Программное обеспечение, установленное на встроенный микроконтроллер, по структуре является целостным и служит для управления режимами работы, задания диапазонов воспроизведения и измерения, выполнения математических функций обработки измерительной информации, и прочие сервисные функции. Калибровочные константы хранятся в энергонезависимой памяти микроконтроллера, вход в калибровочный режим защищен от неавторизованного доступа паролем. Идентификационные данные и сведения о защите программного обеспечения представлены в таблице ниже.
| идентификационное наименование программного обеспечения | 6517B Firmware |
| номер версии программного обеспечения | A12 и выше |
| класс риска (уровень защиты) | класс риска A по WELMEC 7.2 для категории P уровень защиты A по МИ 3286-2010 |
| пределы измерения напряжения | 2 В, 20 В, 200 В |
| пределы измерения силы тока | от 20 пА до 20 мА 1 |
| пределы установки испытательного напряжения | 100 В, 1000 В |
| пределы измерения сопротивления | от 2 МОм до 200 ТОм 1 |
| пределы допускаемой основной погрешности AU0m измерения напряжения Um при температуре 23 ± 5 °С | |
| на пределе 2 В | : (2.5-КГ1 1,ш • 40 мкВ) |
| на пределе 20 В | ± (2,5-10-4 Um + 300 мкВ) |
| на пределе 200 В | ± (6-10-4 Um + 3 мВ) |
| пределы допускаемой основной погрешности AIom измерения силы тока 1ш при температуре 23 ± 5 °С | |
| на пределе 20 пА | : (Н0': 1,„ • 3 ф.Л) |
| на пределе 200 пА | ± (ы0-2 Im + 5 фА) |
| на пределе 2 нА | ± (2-10'3 Im + 300 фА) |
| на пределе 20 нА | ± (2-10-3 Im + 500 фА) |
| на пределе 200 нА | ± (2-10'3 Im + 5 пА) |
| на пределе 2 мкА | ± (1-10-3 Im + 100 пА) |
| на пределе 20 мкА | ± (1-10"3 Im + 500 пА) |
| на пределе 200 мкА | ± (1-10-3 Im + 5 нА) |
| на пределе 2 мА | ± (Ы0'3 Im + 100 нА) |
| на пределе 20 мА | ± (1-10-3 Im + 500 нА) |
| пределы допускаемой основной погрешности AU0s установки испытательного напряжения Us при температуре 23 ± 5 °С | |
| на пределе 100 В | ± (1.5-10 ' Us + 10 мВ) |
| на пределе 1000 В | ± (1,5-10-3 Us + 100 мВ) |
| пределы допускаемой основной погрешности AR0 измерения | |
| сопротивления R при температуре 23 ± 5 °C | AR0 = R (AU0s / Us + AI0m / Im) |
| пределы допускаемой дополнительной погрешности измерения напряжения Um в интервалах температур от 0 до 18 °C и от 28 до 50 °C | |
| на пределе 2 В | ± (3-10-5 Um + 20 мкВ) / °C |
| на пределе 20 В | ± (2^10-5 Um + 200 мкВ) / °C |
| на пределе 200 В | ± (2^10-5 Um + 2 мВ) / °C |
| пределы допускаемой дополнительной погрешности измерения силы тока Im в интервалах температур от 0 до 18 °С и от 28 до 50 °С | |
| на пределе 20 пА | : (1-10'' 1,„ • 0.3 фА)/°С |
| на пределе 200 пА | ± (1-10-3 Im + 1 фА) / °C |
| на пределе 2 нА | ± (ы0‘3 Im + 20 фА) / °C |
| на пределе 20 нА | ± (3 • 10-4 Im + 200 фА) / °C |
| на пределе 200 нА | ± (3 • 10'4 Im + 1 пА) / °C |
| на пределе 2 мкА | ± (540-4 Im + 20 пА) / °C |
| на пределе 20 мкА | ± (540-4 Im + 200 пА) / °C |
| на пределе 200 мкА | ± (540-4 Im + 1 нА) / °C |
| на пределе 2 мА | ± (8-10'4 Im + 20 нА) / °C |
| на пределе 20 мА | ± (8-10-4 Im + 100 нА) / °C |
| пределы допускаемой дополнительной погрешности установки испытательного напряжения Us в интервалах температур от 0 до 18 °С и от 28 до 50 °С | |
| на пределе 100 В | : (5-10'5 1\ • 1 мВ)/°С |
| на пределе 1000 В | ± (540-5 Us + 10 мВ) / °C |
| пределы измерения заряда | от 2 нКл до 2 мкКл |
| пределы допускаемой основной погрешности AQm измерения заряда Qm при температуре 23 ± 5 °С | |
| на пределе 2 нКл | ± (4-10'3 Qm + 50 фКл) |
| на пределе 20 нКл | ± (440-3 Qm + 500 фКл) |
| на пределе 200 нКл | ± (440-3 Qm + 5 пКл) |
| на пределе 2 мкКл | ± (440-3 Qm + 50 пКл) |
| пределы допускаемой дополнительной погрешности измерения заряда Qm в интервалах температур от 0 до 18 °С и от 28 до 50 °С | |
| на пределе 2 нКл | : (4-КГ1 Q,,, • ЗОфКл) |
| на пределе 20 нКл | ± (4^ 10-4 Qm + 100 фКл) |
| на пределе 200 нКл | ± (4^10'4 Qm + 1 пКл) |
| на пределе 2 мкКл | ± (4^ 10-4 Qm + 10 пКл) |
| диапазон измерения температуры | от - 25 до + 150 оС |
| погрешность измерения температуры T (без учета | |
| характеристик термопары), не более | ± (3 • 10-3 T + 1,5 оС) |
| диапазон измерения относительной влажности воздуха RH | от 0 до 100 % |
| погрешность измерения относительной влажности воздуха | |
| (без учета характеристик датчика влажности 2), не более | ± 1 % |
| габаритные размеры (ширина х высота х глубина), мм | 214 х 90 х 369 |
| масса, не более | 5,4 кг |
| параметры электропитания | |
| напряжение и частота сети | 220 В; 50 Гц |
| потребляемая мощность, не более | 100 В-А |
| рабочие условия применения | |
| температура окружающей среды | от 0 до 50 °С |
| относительная влажность воздуха при температуре до 35 °С | до 70 % |
| предельная высота над уровнем моря | 2000 м |
| температура хранения и транспортирования | от - 25 до + 65 °C |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| Безопасность | по ГОСТ Р 52319-2005 |
Примечание 2 - поставляемый по заказу датчик влажности 6517-RH имеет пределы допускаемой относительной погрешности ± 3 % в диапазоне влажности от 0 до 65 %
Знак утверждения типа наносится в левой стороне задней панели корпуса в виде наклейки и на титульный лист краткого руководства пользователя 6517B-900-01R.
| наименование и обозначение | количество |
| Электрометр-измеритель больших сопротивлений 6517B | 1 шт. |
| Кабель сетевой | 1 шт. |
| Кабель измерительный триаксиальный 237-ALG-2 | 1 шт. |
| Кабель высоковольтный 8607 | 1 шт. |
| Датчик термопарный тип K 6517-TP | 1 шт. |
| Датчик влажности воздуха 6517-RH | 1 шт. по заказу |
| Короткозамыкатель CS-1305 | 1 шт. |
| Принадлежности | по заказу |
| Компакт-диск CD с документацией и программным обеспечением | 1 шт. |
| Электрометры-измерители больших сопротивлений 6517B. Краткое руководство пользователя. 6517B-900-01R | 1 шт. |
| Электрометры-измерители больших сопротивлений 6517B. Методика поверки. KI-6517B-2012 | 1 шт. |
осуществляется по документу KI-6517B-2012 «Электрометры-измерители больших сопротивлений 6517B. Методика поверки», утвержденному руководителем ГЦИ СИ «РОСИСПЫТАНИЯ» 20.03.2012 г.
Средства поверки:
| наименование и требования к метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| калибратор постоянного напряжения относительная погрешность воспроизведения напряжения 3 от 250 мВ до 1 В не более -5 2-101,9 В; 19 В не более ±4v10-190 В не более ± 1 • 10- | калибратор многофункциональный Fluke 5720A относительная погрешность воспроизведения напряжения _ от 250 мВ до 1 В не более ± 1 • 101,9 В; 19 В; 190 В не более ± 7-10-6 |
| калибратор постоянного тока | калибратор многофункциональный |
| относительная погрешность воспроизведения силы тока 19 мкА; 190 мкА; 1,9 мА; 19 мА не более ± 2-10- | Fluke 5720A относительная погрешность воспроизведения силы тока 4 19 мкА не более ± 1 • 10- _ 190 мкА; 1,9 мА; 19 мА не более ± 5,5-10- |
| мера сопротивления 100 МОм | мера электрического сопротивления Р4033 |
| относительная погрешность сопротивления не более ± 0,02 % | номинальное значение 100 МОм; класс точности 0,005 |
| мера сопротивления 1 ГОм относительная погрешность сопротивления не более ± 0,03 % | катушка электрического сопротивления Р4030-М1 номинальное значение 1 ГОм класс точности 0,01 |
| вольтметр постоянного напряжения относительная погрешность измерения напряжения от 425 до 100 В; от 250 до 1000 В не более ± 3 • 10- | мультиметр цифровой Keithley 2010 относительная погрешность измерения напряжения от ^5 до 100 В; от 250 до 1000 В не более ± 7-10- |
| мера сопротивления 10 ГОм относительная погрешность сопротивления не более ± 0,1 % | мера-имитатор Р40115 номинальное значение 1 ГОм; класс точности 0,05 |
| мера сопротивления 100 ГОм | мера-имитатор Р4085-М1 |
| относительная погрешность сопротивления не более ± 0,1 % | относительная погрешность сопротивления 100 ГОм не более ± 0,1 % |
| мера емкости 1 нФ относительная погрешность емкости не более ± 0,1 % | мера емкости Р597/7 номинальное значение 1 нФ; класс точности 0,02 |
| мера емкости 100 нФ относительная погрешность емкости не более ± 0,1 % | мера емкости Р597/15 номинальное значение 100 нФ; класс точности 0,03 |
| калибратор напряжения для термопар с отсчетом эквивалентной температуры относительная погрешность воспроизведения напряжения для термопар типа K с отсчетом в единицах температуры в диапазоне от - 25 до + 150 оС не более ± 0,3 оС | калибратор универсальный Fluke 9100 относительная погрешность воспроизведения напряжения для термопар типа K с отсчетом в единицах темпер атуры в диапазоне от - 100 до + 100 оС не более ± 0,19 оС от + 100 до + 600 оС не более ± 0,23 оС |
Методы измерений изложены в руководстве пользователя 6517B-900-01R.
Нормативные документы, устанавливающие требования к электрометрам-измерителям больших сопротивлений 6517B
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 30 А.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Выполнение работ и оказание услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 168 |
| Поверителей | 10 |
| Актуальность данных | 17.09.2024 |
