| Номер в госреестре | 49648-12 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные с двумя мостами |
| Обозначение типа СИ | S363R |
| Изготовитель | "Anyload Transducer Co. Ltd.", Канада |
| Год регистрации | 2012 |
| Срок свидетельства | 20.04.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Датчики силоизмерительные тензорезисторные S363R предназначены для измерения статических и медленно меняющихся сил.
Принцип действия датчиков силоизмерительных тензорезисторных S363R основан на преобразовании упругой деформации элемента, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал. Сигнал пропорционален измеряемому усилию.
Конструктивно датчики силоизмерительные тензорезисторные S363R выполнены в корпусе цилиндрической формы. Чувствительным элементом является упругий измерительный элемент, расположенный в корпусе и составляющий с ним единую деталь. На поверхность упругого измерительного элемента наклеены тензорезисторы, соединенные в мостовую электрическую цепь. Электрическая схема содержит элементы компенсации температурных воздействий на выходной сигнал. Датчики силоизмерительные тензорезисторные S363R выпускаются как с одной, так и с двумя мостовыми схемами. Две мостовые схемы предназначены для обеспечения надежности работы датчиков, в случае неполадок одной, вторая является дублирующей.
Датчики силоизмерительные тензорезисторные S363R являются универсальными, поэтому в их конструкции предусмотрены внутренние резьбовые соединения для установки шарнирных проушин. Для усиления и обработки электрического сигнала применяются соответствующие измерительные усилители. Электрическое подсоединение к измерительным усилителям осуществляется через унифицированные электрические разъемы.
Конструкция корпуса датчиков силоизмерительных тензорезисторных S363R обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Модели датчиков силоизмерительных тензорезисторных S363R отличаются габаритными размерами и массой. Обозначение модификаций: S363R-T-0.2, где

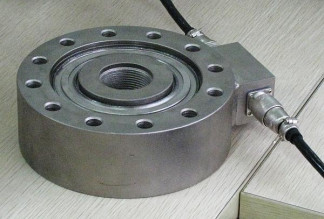

S363R^ - обозначение типа по каталогу производителя, 0.2 - номинальная нагрузка датчика. Общий вид датчика представлен на рисунке 1.
| Техническая характеристика | Значение ха | ракте | ристики / Модель | |||||||||||
| S363 R-T- 0.2 | S363 R-T- 0.5 | S363 R-T- 1 | S363 R-T- 2 | S363 R-T- 3 | S363 R-T- 5 | S363 R-T- 10 | S363 R-T- 20 | S363 R-T- 50 | S363 R-T- 100 | S363 R-T- 150 | S363 R-T- 200 | S363 R-T- 300 | S363 R-T- 500 | |
| Номинальная нагрузка Рном, кН | 1,96 | 4,9 | 9,8 | 19,6 | 29,4 | 49 | 98 | 196 | 490 | 980 | 1470 | 1960 | 2940 | 4900 |
| Категория точности | 0,05 | 0,3 | ||||||||||||
| Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В (В) | 2 ±1% ((6 ±4) ±1%) | |||||||||||||
| Систематическая составляющая погрешности, % | 0,05 | 0,3 | ||||||||||||
| СКО случайной со ставляющей погрешности, % | 0,025 | 0,15 | ||||||||||||
| Нелинейность, % | 0,05 | 0,3 | ||||||||||||
| Гистерезис, % | 0,05 | 0,3 | ||||||||||||
| Повторяемость, % | 0,03 | 0,2 | ||||||||||||
| Входное сопротивление, Ом | 770 ±30 | |||||||||||||
| Выходное сопротивление, Ом | 700 ±5 | |||||||||||||
| Напряжение питания, В | От 3 до 10 | |||||||||||||
| Предельная допустимая нагрузка, % от Р А ном | 150 | |||||||||||||
| Габаритные размеры, мм, не более | 0572 x 300 | |||||||||||||
| Масса, кг, не более | 180 | |||||||||||||
| Диапазон рабочих температур, °С | От минус 30 до плюс 40 | |||||||||||||
наносится на боковую поверхность корпуса датчика силоизмерительного тензорезистор-ного S363R в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
1. Датчик силоизмерительный тензорезисторный S363R.....1шт.
2. Руководство по эксплуатации (РЭ)..............................1шт.
3. Шарнирные проушины ....
4. Измерительный усилитель
по отдельному заказу . по отдельному заказу.
осуществляется по документу МИ 2272-93 «Рекомендация. Государственная сис-тема обеспечения единства измерений ГСИ. Датчики силоизмерительные тензорезис-торные. Методика поверки».
Основное поверочное оборудование - машины силовоспроизводящие 1-го разряда, в соответствии с ГОСТ Р 8.663-09.
приведены в документе «Датчики силоизмерительные тензорезисторные S363R. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к датчикам силоизмерительным тензорезисторным S363R
1. ГОСТ 28836-90 «Датчики силоизмерительные тензорезисторные. Общие технические требования и методы испытаний».
2. Техническая документация фирмы “ANYLOAD TRANSDUCER CO. LTD.” , Канада.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
Фирма: “ANYLOAD TRANSDUCER CO. LTD”, Канада Адрес: Unit 102-6994 Greenwood Street, Burnaby, BC Canada,
