Автоколлиматор двухкоординатный AKW 500T/65/14,7 MD, 49650-12

Назначение

Автоколлиматор двухкоординатный AKW 500T/65/14,7 MD (далее -автоколлиматор) предназначен для визуальных измерений углов наклона, взаимного расположения плоских отражающих поверхностей в двух плоскостях.

Описание

Принцип действия автоколлиматора основан на измерении смещения изображения автоколлимационной марки, отраженного от плоской отражающей поверхности, относительно первоначального положения. Значение угла наклона отражающей поверхности по отношению к визирной оси автоколлиматора вычисляется как отношение величины смещения изображения автоколлимационной марки к удвоенному значению фокусного расстояния объектива.

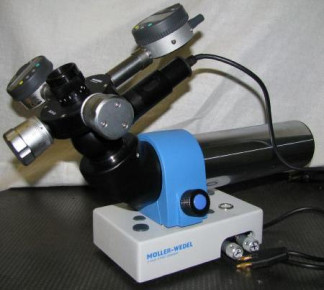

Автоколлиматор состоит из:

-    трубы с объективом;

-    осветителя;

-    окуляра с двойным микрометром;

-    основания.

В качестве отсчетных устройств в автоколлиматоре используются 2 индикатора Mitutoyo Absolute.

В основании имеются механизмы регулирования для установки автоколлиматора перпендикулярно отражающей поверхности.

Диапазон измерений, угловые минуты

Пределы допускаемой абсолютной погрешности измерений Цена деления шкалы микрометра, мкм Дискретность отсчета индикатора, мм Пределы допускаемой погрешности индикатора на любом участке 4 мм диапазона измерений, мм Масса, кг, не более

от 0 до 12. угловые секунды ±1,5.

5.

0,001.

±0,003.

6,5.

380х287х247.

8.

5.

11500.

Г абаритные размеры (с индикаторами), мм Средний срок службы автоколлиматора, лет Средний срок службы индикаторов, лет Средняя наработка на отказ, ч

Условия эксплуатации:

1.    Диапазон температуры окружающей среды, °С    20±3;

2.    Относительная влажность воздуха, %, не более    75.

Знак утверждения типа

Знак утверждения наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на основание автоколлиматора.

Комплектность

Поверка

осуществляется по документу «Автоколлиматор двухкоординатный AKW 500T/65/14,7 MD. Методика поверки МП 2511/0010-11», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в декабре 2011 г.

В перечень основного поверочного оборудования входит:

-    поворотное устройство из состава угломерной автоколлимационной установки Г осударственного первичного эталона единицы плоского угла ГЭТ 22-80;

-    призма многогранная 1 класса точности по ГОСТ 2875-88.

Сведения о методах измерений

Методика измерений приведена в документе:

«Автоколлиматор двухкоординатный AKW 500T/65/14,7 MD. Руководство по эксплуатации», 2011 г.

Нормативные и технические документы, устанавливающие требования к автоколлиматору двухкоординатному AKW 500T/65/14,7 MD

ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».

Техническая документация компании «MOLLER-WEDEL OPTICAL GmbH», Германия.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;

Оказание услуг по обеспечению единства измерений (поверка и калибровка угломерных приборов).
