| Номер в госреестре | 49651-12 |
| Наименование СИ | Весы электронные машины упаковки мешков |
| Обозначение типа СИ | X241-B (весы) BIG-BAG (машина) |
| Изготовитель | "PRECIA MOLEN", Франция |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы электронные Х241-В машины упаковки мешков BIG-BAG (далее - весы) предназначены для статического измерения массы насыпаемого в мешки сахара в ОАО «Добринский сахарный завод».
Весы являются весами электронными, стационарными, с автоматическим уравновешиванием и с дискретным отсчетным устройством.

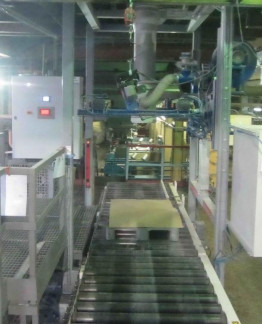

Конструктивно весы состоят из грузоприемного устройства в виде четырех весоизмерительных балок со встроенными весоизмерительными тензорезисторными датчиками типа FA3000-I, весоизмерительного прибора типа I400SDU и дисплея (смонтированных в отдельном шкафу).
Заводские номера весов, датчиков тензорезисторных FA3000-I и весоизмерительного прибора I400SDU указаны в таблице 1.
Таблица 1
| Заводские номера весов | Заводские номера приборов весоизмерительных I400SDU | Заводские номера датчиков весоизмерительных тензорезисторных FA3000-I |
| 15F770596 | 01 | 50648108, 50659810, 50646092, 50649832 |
| 31F786166 | 02 | 50276443, 50613036, 50613022, 50613007 |
Принцип действия весов основан на преобразовании деформации упругих элементов тен-зорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее аналоговый электрический сигнал поступает в весоизмерительный прибор, в котором сигнал обрабатывается, значение массы взвешиваемого груза индицируется в устройстве индикации и передается на дисплей. Взвешивание происходит в статическом режиме.
Весы снабжены следующими функциями:
- автоматическая и полуавтоматическая установка нуля;
- сигнализация об ограничении диапазона взвешивания.
Идентификационные данные программного обеспечения приведены в таблице 2. Таблица 2_
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО весов Х241-В | I400 S.D.U. V 4.0.6. <GB> | V 4.0.6. <GB> | 4000D6F012 | CRC16 |
Программное обеспечение (ПО) весов разработано компанией Precia Molen, Франция. ПО
весов встроено в весоизмерительный прибор типа I400SDU, расположенный в отдельном шкафу.
С целью защиты метрологически значимой части ПО от непреднамеренных и преднамеренных изменений предусмотрено:
- наличие административного пароля предотвращающего несанкционированный доступ через оптический порт и по цифровому интерфейсу к ПО;
- наличие ключевого кода, который появляется при потере пароля или попытки несанкционированного доступа (после трех неудачных попыток ввода пароля). Данный код позволяет только уполномоченному лицу (администратору) предоставить новый пароль. Код является действительным до выключения весов;
- опломбирование дверцы шкафа, в котором размещен весоизмерительный прибор типа I400SDU.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики весов приведены в таблице 3. Таблица 3
| Наименование характеристики | Заводские номера весов | |
| 15F770596 | 31F786166 | |
| Максимальная нагрузка, Max, кг | 1500 | 1500 |
| Минимальная нагрузка, Мт, кг | 5 | 5 |
| Действительная цена деления, d, г | 500 | 500 |
| Поверочное деление, е, кг | 1 | 1 |
| Число поверочных делений, n | 1500 | 1500 |
| Пределы допускаемой абсолютной погрешности при поверке для нагрузки т, выраженной в поверочных делениях е, ± кг 0 < т < 500 | 0,5 | 0,5 |
| 500 < т < 2000 | - | - |
| 2000 < т < 10000 | - | - |
| Время прогрева, мин, не менее | 5 | 5 |
Примечание - Термины и условные обозначения метрологических и технических характеристик весов в настоящем описании типа приведены в соответствии с требованиями ГОСТ Р 53228-2008.
Условия эксплуатации весов:
- диапазон рабочих температур, °С
от минус 10 до плюс 40 от 30 до 80
- относительная влажность воздуха, %
Знак утверждения типа наносится типографским способом на титульном листе Руководства по эксплуатации весов.
1 Весы электронные Х241-В
1 комп. 1 комп. 1 шт.
1 шт.
2 Комплект соединительных кабелей
3 Техническая документация компании-производителя
4 Методика поверки
осуществляется по документу МП 49651-12 «Весы электронные Х241-В машины упаковки мешков BIG-BAG. Методика поверки», утвержденному ФБУ «Липецкий ЦСМ» 20.02.2012 г.
Основные средства поверки - гири с номинальным значением массы 20 кг, набор гирь Г-41111-10 класса точности М1 по ГОСТ 7328-2001.
Метод измерений содержится в Руководстве по эксплуатации весов электронных Х241-В машины упаковки мешков BIG-BAG.
Нормативные и технические документы
1 ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
3 Весы электронные Х241-В машины упаковки мешков BIG-BAG. Руководство по эксплуатации.
4 «Весы электронные Х241-В машины упаковки мешков BIG-BAG. Методика поверки», утвержденная ФБУ «Липецкий ЦСМ».
Область применения весов - осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
