Комплексы программно-технические Аксон, 49658-12

Назначение

Комплексы программно-технические «Аксон» (далее по тексту - ПТК «Аксон») предназначены для измерения сигналов от первичных измерительных преобразователей (датчиков) в виде силы и напряжения постоянного тока, преобразования этих сигналов в цифровую форму, счета импульсов, а также для построения на их основе распределенных и локальных систем автоматического управления (регулирования) технологическими процессами АСУ ТП, выполнения технологических защит и дистанционного наблюдения за параметрами.

Описание

ПТК «Аксон» проектно-компонуемое изделие, в состав которого входят согласно спецификации заказа: преобразователи измерительные контроллеров программируемых I-7000 (I-7017, I-7017C) (Госреестр № 20993-06); микроконтроллеров STMicroelectronics на базе ядра Cortex M3 STM32F103xx/ STM32F105xx/ STM32F107xx/ STM32F205xx/ STM32F207xx/ STM32F215xx/ STM32F217xx и 16 канального аналого-цифрового преобразователя ADS7953SBDBT, барьеров безопасности РИФ исполнение РИФ-А (Госреестр № 45499-10), барьеров искробезопасности БИ-006, энергетические барьеров искрозащиты Корунд -Мхх.

ПТК «Аксон» может состоять из: объектового шкафа телеметрии «Аксон-1» / «Ак-сон-1Т», устанавливаемого на удаленных объектах и осуществляющего контроль их параметров (температура, давление, концентрация газов в воздухе, контроль доступа); объектового шкафа телеметрии «Аксон-XL» / «Аксон-ХЕТ», устанавливаемого на удаленных объектах и осуществляющего передачу в пункт приема информации (ППИ) с приборов учета накопленных ими данных об учитываемых ресурсах, нештатных ситуациях; модемного пула (далее МП) «Аксон-3М», устанавливаемого в ППИ и обеспечивающего коммуникацию с объектовыми шкафами, один МП может обслуживать несколько объектовых шкафов; персонального компьютера; программного обеспечение для ПТК.

ПТК «Аксон» обеспечивает:

-    измерение и преобразование аналоговых (сила и напряжение постоянного тока) и дискретных сигналов, поступающих от первичных преобразователей, в цифровой код;

-    передачу от объектовых шкафов в ППИ следующей информации: мгновенное значение измеряемой входной аналоговой величины; мгновенное значение контролируемой входной дискретной величины; сведения о собственном состоянии; дате и времени ПТК «Аксон»; передачу сообщений о превышении значения контролируемой величины и значения уставки; передачу накопленных приборами учета измеренных значений и их настроек; управление дискретными выходами.

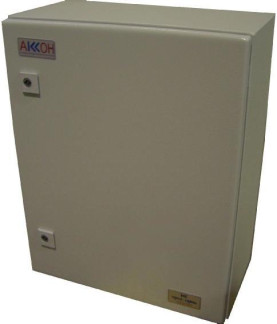

Рисунок 2 - Шкаф телеметрии «Аксон-XL» на базе микроконтроллеров ICP DAS

;cccccccfi555i565556oc ■

На рисунке 3 кабельные вводы показаны условно (количество определяется в соответствии с частным техническим заданием заказчика)

Программное обеспечение

Программное обеспечение ПТК «Аксон» определяется программным обеспечением используемых контроллеров, приведенных ниже, и является метрологически значимым.

Программное обеспечение ПТК «Аксон» на базе контроллеров ICP DAS серии I-7000.

Встроенное программное обеспечение состоит из отдельных библиотек (*.lib), которые компилируются в один исполняемый файл (autoexec.exe). Назначение и количество подключаемых библиотек зависит от функционального наполнения изделия, определяемого частным техническим заданием. Характеристики библиотеки, обслуживающей модуль аналогового ввода, приведены в Таблице 1. Исполняемый файл загружается в микроконтроллер при изготовлении изделия, и с ним производится полное тестирование изделия.

Считывание из памяти микроконтроллера исполняемого файла через стандартные интерфейсы пользователя штатными программными средствами производителя микроконтроллеров невозможно.

Исходные библиотеки и исполняемые файлы пользователю не предоставляются.

Удаленно из пункта приема информации изменить исполняемый файл невозможно.

В ППИ разграничены права доступа пользователей в зависимости от должности.

Шкаф телеметрии не отвечает на звонки с незарегистрированных в нем телефонных номеров.

Программное обеспечение ПТК «АКСОН» на базе контроллеров STM.

Встроенное программное обеспечение состоит из отдельных библиотек (*.lib) и объектных файлов (*.o), которые компонуются в двоичный файл для исполнения на целевом устройстве. Назначение и количество подключаемых библиотек зависит от функционального наполнения изделия, определяемого частным техническим заданием.

Характеристики библиотеки, обслуживающей получение данных с АЦП, приведены в Таблице 1. Исполняемый двоичный файл загружается в микропроцессор при изготовлении изделия, и с ним производится полное тестирование изделия.

При изготовлении изделия устанавливается аппаратный бит защиты памяти от чтения. При попытке считывания из памяти микропроцессора исполняемого двоичного файла через стандартные интерфейсы пользователя происходит автоматическое стирание программы.

Исходные библиотеки и исполняемые файлы пользователю не предоставляются.

Удаленно из пункта приема информации изменить исполняемый файл невозможно.

В ППИ разграничены права доступа пользователей в зависимости от должности.

Шкаф телеметрии не отвечает на звонки с незарегистрированных в нем телефонных номеров.

По уровню защиты программное обеспечение контроллеров относится к группе «А» по МИ 3286-2010.

лист № 5 всего листов 7

Таблица 1 - Идентификационные данные программного обеспечения_

Технические характеристики

Каналы измерения силы постоянного тока    от 4 до 20 мА;

от 0 до 20 мА;

Каналы измерения напряжения постоянного тока    от 0 до 5 В;

Количество и тип каналов определяется при заказе ПТК «Аксон».

Пределы основной допускаемой приведенной погрешности измерения силы и напряжения постоянного тока    ± 0,2 %;

Пределы основной допускаемой приведенной погрешности измерения силы постоянного тока с использованием барьеров безопасности РИФ-А    ± 0,3 %;

Пределы допускаемой приведенной погрешности измерения силы постоянного тока с использованием шунт-диодных барьеров искробезопасности БИ    ± 0,2%;

Пределы основной допускаемой приведенной погрешности измерения силы постоянного тока с использованием энергетических барьеры искрозащиты Корунд -Мхх    ± 0,3 %;

Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающего воздуха в пределах рабочих условий при измерении силы и напряжения постоянного тока    ± 0,1 %/10 °С;

лист № 6 всего листов 7

Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающего воздуха в пределах рабочих условий при измерении силы тока с использованием энергетических барьеры искрозащиты Корунд -Мхх    ± 0,2 %/10 °С;

Пределы допускаемой абсолютной погрешности хода внутренних часов ± 1 мин/месяц.

ПТК «Аксон» изготавливается в следующих климатических исполнениях:

- в типовом исполнении (без обогрева)    от минус 10 до плюс 50 °С;

- в типовом исполнении с расширенным температурным диапазоном (с обогревом, индекс «Т»), в исполнении с батарейным питанием

в стоечном исполнении (Rackmount)

Влажность окружающего воздуха при эксплуатации

Питание от сети переменного тока напряжение питания, В частота питающей сети, Гц

Питание от сети постоянного тока напряжение питания, В

Питание от встроенных неперезаряжаемых батарей, В

Питание от альтернативных источников энергии (турбогенераторов, электротеплогенераторов, солнечных батарей, аккумуляторных батарей и т. д.), В

от минус 40 до плюс 50 °С; от 10 до плюс 50 °С;

от 20 до 80 % без конденсации

от 85 до 264 от 47 до 63

от 120 до 370 от 3,0 до 3,6

от 9 до 36

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Типовой комплект ПТК «Аксон» согласно таблице 2.

Таблица 2

осуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».

Перечень основного оборудования для поверки:

калибратор универсальный Н4-7 ( погрешность воспроизведения силы постоянного тока: (0,004 % I + 0,0004 % In); погрешность воспроизведения напряжения постоянного тока: (0,002 % U + 0,00015 % иП)); приемник сигналов точного времени УСВ-2.

Примечания: In, иП - пределы диапазона воспроизведения тока или напряжения калибратора.

Сведения о методах измерений

Методы измерений изложены в документе «Программно-технический комплекс «Аксон». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к устройствам распределенного ввода-вывода SIMATIC ET200

ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний.

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

КЕВГ 424348.001-01 ТУ Комплексы программно-технические «Аксон». Технические условия.

Рекомендации к применению

Осуществление производственного контроля соблюдения установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
