| Номер в госреестре | 49661-12 |
| Наименование СИ | Измерители токов и длительностей кодов автоматической локомотивной сигнализации |
| Обозначение типа СИ | ИТДК |
| Изготовитель | ООО "Фирма "Измерения Телеметрия Диагностика" (ИТД), г.Новосибирск |
| Год регистрации | 2012 |
| Срок свидетельства | 20.04.2017 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
«Измеритель токов и длительностей кодов автоматической локомотивной сигнализации ИТДК» (далее ИТДК) предназначен для измерений: значений силы постоянного тока; среднеквадратических значений силы переменного синусоидального тока; среднеквадратических значений импульсов переменного тока и временных параметров элементов цикла кодовой последовательности автоматической локомотивной сигнализации (далее АЛС) в рельсовых железнодорожных цепях. ИТДК применяется в системах диспетчерского контроля и системах технического диагностирования устройств электрической централизации и автоблокировки на железнодорожном транспорте.
Принцип действия ИТДК основан на преобразовании значений входных токовых сигналов в напряжение, дальнейшем преобразовании аналогового сигнала, при помощи микроконтроллера с встроенным АЦП, в цифровой двоичный код и передачи полученной измерительной информации по интерфейсу RS-485 в «Автомат диагностики сигнальной диагностики АДСУ» (далее по тексту - АДСУ) или в станционный концентратор информации. ИТДК содержит один канал измерения значений силы постоянного тока или среднеквадратических значений силы переменного синусоидального тока или среднеквадратических значений силы импульсов переменного тока частотой (25±1) Гц, (50±1) Гц или (75±1) Гц, полученных в результате амплитудной манипуляции, формируемыми кодовыми путевыми трансмиттерами КПТШ-5, КПТШ-7 и их модификациями.
При обнаружении импульсов переменного тока ИТДК обеспечивает измерение временных параметров элементов цикла манипулированных последовательностей, распознаёт типы путевых трансмиттеров и дешифрирует передаваемые ими коды (код «З», «Ж», «КЖ»).
Управление режимами работы ИТДК осуществляется посредством подачи управляющих команд от ведущего контроллера (концентратора информации или АДСУ-24/16).
ИТДК обеспечивает обработку и передачу измерительной и оперативной информации по сети, организованной по последовательному интерфейсу RS-485, для последующей обработки в составе иерархических или автономных систем диспетчерского контроля и технического диагностирования.
В качестве физического интерфейса связи ИТДК с ведущим контроллером использован последовательный интерфейс типа «EIA/TIA-485» со стандартным протоколом обмена УАПП 8250. Скорость передачи 9600 бит/сек, формат данных - 8 бит данных, 1 стоповый бит, без контроля четности, режим - полудуплексный.
Каждый ИТДК в сети имеет свой уникальный номер, который задается коммутатором «Сетевой адрес» на передней панели ИТДК. Установка переключателей коммутатора «Сетевой адрес» в положении «ON» аналогична установке логической единице в шестиразрядном двоичном коде. При установке всех переключателей коммутатора «Сетевой адрес» в положение «OFF» ИТДК получает сетевой адрес «00». Адрес ИТДК в сети интерфейса RS-485 определяться по формуле:

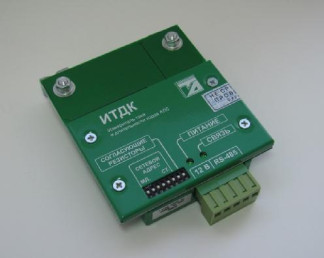

Адрес ИТДК= 32* ADR5 + 16* ADR4 + 8* ADR3 + 4* ADR2 + 2* ADR1 + ADR0, Конструктивно ИТДК представляет собой модуль с угловыми зажимами для крепления к контактам стандартной двухштырной клемме. Для подключения ИТДК к интерфейсным линиям RS-485 и внешнему источнику питания используется разъем, который расположен на боковой поверхности ИТДК. На передней панели ИТДК расположены коммутатор «Сетевой адрес» и светодиодные индикаторы «Питание» и «Связь».
Пример записи при заказе: «Измеритель токов и длительностей кодов автоматической локомотивной сигнализации » ТУ 3185-021-23572762-09.
«Измеритель токов и длительностей кодов автоматической локомотивной сигнализации ИТДК» работает под управлением встроенного программного обеспечения. Встроенное программное обеспечение расположено в памяти программ микроконтроллера, имеющей программно-аппаратную блокировку считывания содержимого.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение ИТДК | ITDK3_0 | 3.0 | be5a290f070056cd2 ced5c7f5a9cf8b4 | MD5 |
Метрологические и технические характеристики приведены в таблице 2. Таблица 2
| Наименование параметра | Значение |
| Диапазон измерения среднеквадратического значения тока, А | от 0,15 до 4 |
| Пределы допускаемой основной погрешности измерения тока в нормальных условиях применения, %, не более | ± (1 + 0,2(Inm'“)) где: Imax - верхнее значение диапазона измерения, Ix - измеренное значение |
| Пределы допускаемой дополнительной погрешности измерения тока, вызванной изменением температуры окружающего воздуха от минус 40°C до плюс 50°C, не более | ± 0,5 от основной на каждые 10°С |
| Абсолютные погрешности измерения временных параметров импульсной манипулирующей последовательности, мс, не более | ± 4 |
| Входное сопротивление измерительного канала не более, Ом | 0,0012 |
| Наименование параметра | Значение |
| Время установления рабочего режима, мин, не более | 15 |
| Средняя наработка на отказ (То), час, не менее | 45000 |
| Средний срок службы (Тсл), лет | 15 |
| Диапазон рабочих температур, °С | от минус 40 до 50 |
| Максимальная относительная влажность окружающего воздуха при 25 °С, % | 100 |
| Напряжение питания: Переменного тока частотой 50 Гц, В Постоянного тока, В | от 8 до 13,5 от 10 до 19 |
| Потребляемая мощность, ВА, не более | 1,5 |
| Г абаритные размеры, мм, не более | 82x98x30 |
| Масса прибора без упаковки, кг, не более | 0,15 |
Знак утверждения типа средства измерений наносится на переднюю панель ИТДК - методом шелкографии, на титульные листы этикетки и руководства по эксплуатации - печатным способом.
Комплект поставки ИТДК приведен в таблице 3. Таблица 3
| Наименование | Обозначение | Кол-во |
| Измеритель токов и длительностей кодов автоматической локомотивной сигнализации ИТДК | УКВФ. 421451.007 | 1 шт. |
| Руководство по эксплуатации ИТДК | УКВФ. 421451.007 РЭ | 1 экз.* |
| Методика поверки ИТДК | УКВФ. 421451.007 МП | 1 экз.** |
| Этикетка ИТДК | УКВФ. 421451.007 ЭТ | 1 шт. |
| Вну тренняя (индивидуальная) упаковка типа ВУ111А-1. | УКВФ. 323129.002 | 1 шт. |
| Разъём 2EDGK-5.08-05P-1-4 | - | 1 шт. |
| Диск с программой «ITDKMonitor» | УКВФ. 421451.007РП | 1 шт.** |
* Количество экземпляров на партию ИТДК устанавливается по соглашению с заказчиком, но не более одного на партию в количестве менее или равном 20 шт.
** Поставляется по требованию организаций, осуществляющих поверку Поверка
осуществляется в соответствии с документом «Измеритель токов и длительностей кодов автоматической локомотивной сигнализации ИТДК Методика поверки УКВФ.421451.007МП», утвержденному ГЦИ СИ СНИИМ 17 ноября 2011 г.
Перечень основного оборудования, необходимого для поверки, приведен в таблице 4. Таблица 4
| Наименование средства измерения, (вспомогательного оборудования) | Обозначение ГОСТ, ТУ | Кол-во |
| Калибратор универсальный Н4-11 с преобразователем ПНТ-50 | КМСИ.411182.011ТУ | 1 |
| Диск с программой «ITDKMonitor» | УКВФ.421451.007РП | 1 |
| Вольтметр переменного тока В3-60 | ЯЫ2.710.081ТУ | 1 |
| Источник питания постоянного тока Б5-48 | 3.233.220ТУ | 1 |
| Лабораторный автотрансформатор ЛАТР 1.25 - 5 А | ТУ У.3.49-226106.057-2000 | 1 |
| Мегаомметр М4100/2 | ТУ 25-04-2131-72 | 1 |
| Универсальная пробойная установка УПУ-1М | АЭ2.771.001ТУ | 1 |
Метод измерений приведен в документе Измеритель токов и длительностей кодов автоматической локомотивной сигнализации ИТДК Руководство по эксплуатации УКВФ.421451.007РЭ
Нормативные и технические документы, устанавливающие требования к Измерителю токов и длительностей кодов автоматической локомотивной сигнализации ИТДК
1. Измеритель токов и длительностей кодов автоматической локомотивной сигнализации ИТДК Технические условия УКВФ.421451.007ТУ
2. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»
3 Измеритель токов и длительностей кодов автоматической локомотивной сигнализации ИТДК Методика поверки УКВФ.421451.007МП
Вне сферы государственного регулирования обеспечения единства измерений
