Приборы для измерения температуры жидких металлов Digilance IV, 49664-12

Назначение

Приборы для измерения температуры жидких металлов Digilance IV предназначены для измерений термо э.д.с., поступающих от первичных преобразователей термоэлектрических, погружаемых в жидкий металл (чугун, сталь, алюминий и другие) в режиме кратковременного (дискретного) и непрерывного измерений.

Описание

Принцип действия

Подаваемый на вход прибора сигнал от преобразователя термоэлектрического (термо

э.д.с.) преобразуется в цифровую форму и по соответствующей программе пересчитывается в значение температуры. Прибор воспринимает этот сигнал тактами с интервалом 0,1 сек. Началом измерений является момент, в который поступающий с преобразователя термоэлектрического сигнал превышает пороговое значение температуры.

При измерении температуры в режиме кратковременного погружения преобразователя термоэлектрического производится анализ изменения поступающего входного сигнала с целью определения его выхода на стабильные показания, критерием которых является величина изменения температуры за контрольное время. Если фактическое изменение температуры за контрольное время не превышает допускаемой величины, то прибор воспринимает это показание как стабильное. Далее он усредняет измеренные в течение контрольного времени «тактовые» значения температуры и выводит среднее значение на табло, как результат измерений. Контрольное время и допускаемая величина изменений температуры могут варьироваться в зависимости от условий измерений и устанавливаются с помощью DIP-переключателей, расположенных внутри прибора, или с внешнего компьютера (за исключением модификации Digilance IV Standard).

В режиме непрерывных измерений на табло прибора высвечивается текущее значение измеренной температуры (только для термоэлектрических преобразователей с градуировкой типа К).

Приборы имеют следующие модификации:

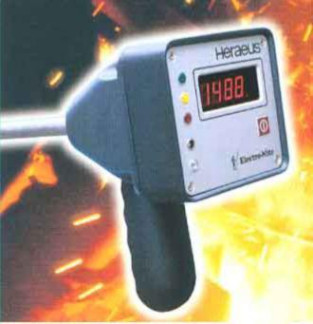

Digilance IV Standard (рис. 1) - в этой модификации измеренное значение температуры высвечивается на табло до начала следующего измерения.

Digilance IV Memory (рис. 2) - в этой модификации, с помощью расположенных на передней панели кнопок, можно ввести идентификационный номер измерений (например, номер плавки или номер плавильного агрегата).

Результаты до 500 измерений сохраняются в памяти прибора и при необходимости могут быть переданы по инфракрасному интерфейсу на внешний компьютер. Во время измерения, в памя-

Лист № 2 Всего листов 5

ти прибора также фиксируются дата и время проведения измерений. Измеренное значение температуры высвечивается на табло до начала следующих измерений.

Digilance IV Al (рис. 3) - выполняет все те же функции, что и в модификации Digilance IV Memory, но дополнительно позволяет контролировать катодное падение напряжения в электролизёрах для производства первичного алюминия.

Digilance IV Memory и Digilance IV Al в левой части табло имеют приёмный и передающий светодиоды для приёма/передачи данных по инфракрасному последовательному интерфейсу.

Шильдик, отображающий модификацию и заводской номер прибора, наклеивается на боковую поверхность корпуса прибора (рис. 4).

Всего листов 5

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изготовлении прибора и не имеющее возможности считывания и модификации (для Digilance IV Standard и Digilance IV Memory используется DL4 MEM, для Digilance IV Al - DL4 AL), отображено в таблице 1.

Таблица 1

* 03.00 - метрологически значимая часть ПО;

ХХХХ - метрологически не значимая часть ПО.

Контрольная сумма исполняемого кода доступна только производителю.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений

- А по МИ 3286-2010.

Внешнее ПО, устанавливаемое на ПК не является метрологически значимым и предназначено для выбора типа термопары, типа линеаризации, температурной площадки, времени измерения, порогового значения температуры, считывания и распечатки результатов измерения.

Технические характеристики

Метрологические и технические характеристики приборов для измерения температуры жидких металлов Digilance IV приведены в таблице 2.

Таблица 2

* - без учета погрешности первичного преобразователя.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель прибора методом офсетной печати.

Комплектность

Комплектность средства измерения приведена в таблице 3. Таблица 3

Поверка

осуществляется по МП РТ 1626-2011 «Приборы для измерения температуры жидких металлов Digilance IV. Методика поверки», утверждённой ГЦИ СИ ФБУ «Ростест-Москва» 30.01.2012г.

Основные средства поверки приведены в таблице 4. Таблица 4

Сведения о методах измерений

Сведения о методах измерений содержатся в руководствах по эксплуатации:

-    приборы для измерения температуры жидких металлов Digilance IV Standard;

-    приборы для измерения температуры жидких металлов Digilance IV Memory;

-    приборы для измерения температуры жидких металлов Digilance IV Al.

Нормативные и технические документы, устанавливающие требования к приборам для измерения температуры жидких металлов Digilance IV

1    Техническая документация изготовителя Heraeus Electro-Nite GmbH & Co. KG.

2    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

3    ГОСТ Р 8.585-2001 «ГСП. Термопары. Номинальные статические характеристики преобразования».

4    ГОСТ 8.558-93 «ГСП. Государственная поверочная схема для средств измерений температуры».

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
