| Номер в госреестре | 49668-12 |
| Наименование СИ | Наборы прозрачных мер координат цвета и цветности |
| Обозначение типа СИ | НМП |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 20.04.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Наборы эталонных прозрачных мер координат цвета и цветности НМП моделей НМП-01 и НМН-02 (в дальнейшем по тексту - наборы мер), предназначены для передачи размера единиц координат цвета и цветности рабочим средствам измерений.
Каждый из наборов мер НМП-01 и НМП-02 состоит из семи мер, изготовленных из цветного оптического стекла марок ЖС-4, ЖС-11, ЖС-12, ОС-11, ОС-12, КС-10, КС-18 размером 0 16 мм, толщиной 2 мм, вставленных в оправы.
Меры наборов НМП-01 и НМП-02 отличаются габаритными размерами оправ мер.
Г абаритные размеры оправ мер составляют:
- для набора НМП-01 22х21х46, мм;
- для набора НМП-02 22х19х46, мм.
Наборы мер НМП-01 предназначены для поверки спектроколориметров типа Lovinbond PFX и аналогичных.
Наборы мер НМП-02 предназначены для поверки анализаторов сахара моделей АТМ Х2-10-0-10, АТМ Х2-10-0-20 и АТМ Х2-10-0-30.
Все меры помещаются в футляр, устройство которого предохраняет меры от ударов и загрязнения.

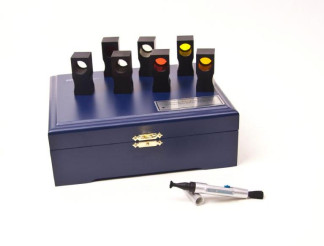

Внешний вид наборов мер представлен на рисунке 1.
Метрологические и технические характеристики наборов мер представлены в таблице 1.
Таблица 1
| Модель набора мер | НМП-01 | НМП-02 |
| Диапазон измерения координат цвета | Х = 1,0 - 109,0 Y = 0,3 - 98,0 Z = 0,01 - 107,0 | |
| Диапазон измерения координат цветности | х = 0,004 - 0,740 у = 0,005 - 0,834 | |
| Предел допускаемого значения абсолютной погрешности измерения координат цвета | ДХ=ДY=ДZ=0,2 | |
| Предел допускаемого значения абсолютной погрешности измерения координат цветности | Дх=Ду=0,005 | |
| Г абаритные размеры футляра с набором мер, мм, не более | 210х175х75 | |
| Г абаритные размеры оправ мер, мм, не более | 22х21х46 | 22х19х46 |
| Масса набора мер в футляре, кг, не более | 0,86 | |
наносится на титульный лист руководства по эксплуатации наборов мер и на этикетку футляра методом наклеивания.
наборы мер комплектуются в соответствии с таблицей 2.
Таблица 2
| № п/п | Наименование | Количество, шт. |
| 1 | Мера № 1 | 1 |
| 2 | Мера № 2 | 1 |
| 3 | Мера № 3 | 1 |
| 4 | Мера № 4 | 1 |
| 5 | Мера № 5 | 1 |
| 6 | Мера № 6 | 1 |
| 7 | Мера № 7 | 1 |
| 8 | Руководство по эксплуатации с методикой поверки «Наборы прозрачных мер координат цвета и цветности НМП моделей НМП -01 и НМП-02» | 1 |
| 9 | Футляр | 1 |
| 10 | Карандаш для чистки светофильтров | 1 |
осуществляется по документу «Наборы прозрачных мер координат цвета и цветности НМП моделей НМП-01 и НМП-02. Методика поверки МП 21.Д4-12 », утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 6 февраля 2012 г.
Основные средства поверки
спектроколориметрическая установка, входящая в состав Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003 (в соответствии с поверочной схемой ГОСТ 8.205-90)
Сведения о методах измерений приведены в руководстве по эксплуатации «Наборы прозрачных мер координат цвета и цветности НМП моделей НМП-01 и НМП-02», раздел 6 «Работа с набором».
Нормативные документы, устанавливающие требования к набору прозрачных мер координат цвета и цветности НМП моделей
ГОСТ 8.205-90 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета и координат цветности».
Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
