| Номер в госреестре | 49670-12 |
| Наименование СИ | Спектрометры атомно-абсорбционные |
| Обозначение типа СИ | PinAAcle мод. 900F, 900T, 900H, 900Z |
| Изготовитель | "PerkinElmer Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 23.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры атомно-абсорбционные PinAAcle моделей 900F, 900T, 900H, 900Z (далее по тексту - спектрометр) предназначены для измерения концентрации различных элементов в жидких средах.
Принцип действия спектрометра основан на методе атомно-абсорбционного спектрального анализа.
Спектрометр представляет собой стационарный лабораторный прибор.
Атомизация проб проводится либо в пламенном, либо в электротермическом атомизаторах. В пламенной горелке в зависимости от определяемых элементов используется пламя смесей: “ацетилен - воздух”, “ ацетилен - закись азота ”, при помощи программного обеспечения AAWinLab32, можно управлять скоростью потока горючего газа (ацетилен) и окислителя (воздух/закись азота) и его оптимизацией. Система газового контроля встроена в спектрометр, она включает в себя блокировочные устройства для пламени, что необходимо для безопасной работы.
Электротермический атомизатор представлен в виде графитового атомизатора поперечного нагрева (THGA), либо графитовым атомизатором (НGA).
CISPR11 - Class A. Group 1 FCC Compliance
Рисунок 2а

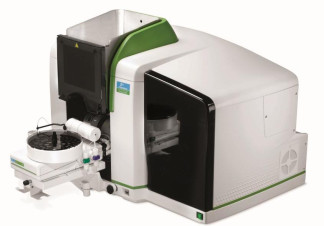

Рисунок 2 -Спектрометр атомно-абсорбционный PinAAcle 900T,
а) маркировка, б) место пломбирования (указано стрелкой).
Общей чертой атомно-абсорбционных спектрометров PinAAcle моделей 900F, 900T, 900H, 900Z является использование оптоволоконной оптики (стекловолокно) вместо беспроводной оптики (атмосферной оптической линии связи). Оптическая система спектрометров базируется на монохроматорах с дифракционной решеткой конфигурации Литтрова, с механизированным приводом для автоматического выбора длины волны и пика.
В состав оптической части спектрометров входят восемь ламповых держателей со встроенными блоками питания для восьми ламп с полым катодом (HCL) или двух безэлек-тродных газоразрядных ламп (EDL) и шести ламп с полым катодом (HCL). Излучение от требуемой лампы собирается на подвижном зеркале и соединяется в подводящем оптоволокне. На спектрометрах могут быть определены элементы, резонансные спектральные линии которых лежат в диапазоне 190^800 нм, при условии наличия соответствующего источника резонансного излучения.
В зависимости от модели спектрометры оснащены дейтериевым корректором фона (пламенная атомизация) или (и) корректором неселективного поглощения, основанным на продольном эффекте Зеемана (электротермическая атомизация). В качестве дополнительного оборудования, на спектрометры могут устанавливаться проточно-инжекционная (FIAS) и ртутно-гидридная системы.
Таблица 1. Конфигурация спектрометров зависит от моделей.
| Наименование | 900F | 900T | 900H | 900Z |
| Оптическая схема - однолучевая - двулучевая | + | + | + | + |
| Атомизатор - пламенный - электротермический THGA - электротермический HGA | + | + + | + + | + + |
| Корректор фона - дейтеривый - зеемановский | + | + + | + | + |
| Цветная камера обзора печи | + | + | + | |
| Программное обеспечение AAWinLab32 | + | + | + | + |
| Восемь ламп с автоматическим управлением | + | + | + | + |
| Автодозатор AS900, с держателем | + | + | + |
Управление процессом измерения и обработки выходной информации в приборах осуществляется через персональный компьютер с помощью специального программного обеспечения AAWinLab32 версии 7.0. Программным образом осуществляется настройка прибора, построение градуировочных зависимостей на основе анализа стандартных образцов, оптимизация параметров прибора, управление его работой, обработка информации, печать и запоминание результатов анализа. Во всех частях программы, в которых требуется какой-либо ввод, предусмотрено необходимое установочное значение, принимаемое программой по умолчанию и соответствующее стандартным методикам. Поэтому, в большинстве случаев для проведения анализа достаточно в методе анализа задать лишь необходимые для определения элементы. Имеется возможность дистанционного управления и/или дистанционной диагностики через компьютерную сеть.
Программное обеспечение является защищённым, при входе в программное обеспечение необходимо ввести логин и пароль. Никакие изменения кода программы невозможны. Обновления программного обеспечения производятся производителем путём выпуска обновлений на дисках и рассылкой пользователям. Программное обеспечение соответствует ISO 9001 и содержит алгоритм расчёта аналита в образце в зависимости от показаний атомноабсорбционного спектрометра, изменить алгоритм может только производитель. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 2.
Таблица 2
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| AAWinLab32 | WinLab32 | Не ниже 7.0 | — | — |
Таблица 3
| Наименование характеристики | PinAAcle |
| 900F 900T 900H 900Z | |
| Спектральный диапазон, нм | 190-900 |
| Спектральная ширина щели, нм | 0,2; 0,7; 2,0 |
| Характеристические концентрации при пламенной атомизации, мкг/дм3 | |
| - алюминий (Al) | 1100 |
| - кальций (С a) | 300 |
| - медь (Cu) | 200 |
| - цинк (Zn) | 30 |
| Характеристические массы при электротермической атомиза-ции, пг | |
| - алюминий (Al) | 40 |
| - кадмий ^d) | 1,5 |
| - медь (Cu) | 20 |
| - свинец (Pb) | 40 |
| Пределы обнаружения меди (по критерию 3о), мкг/дм , не более | |
| - пламенная атомизация | 4,0 |
| - электротермическая атомизация | 0,4 |
| Наименование характеристики | PinAAcle | |||
| 900F | 900T | 900H | 900Z | |
| Относительное СКО случайной составляющей погрешности спектрометра при пламенной атомизации, % - алюминий (Al) - кальций (Са) - медь (Cu) - цинк (Zn) | ±7 | |||
| Относительное СКО случайной составляющей погрешности спектрометра при электротермической атомизации, % - алюминий (Al) - кадмий ^d) - медь (Cu) - свинец(Pb) | ±12 | |||
| Напряжение питания переменного (при частоте 50±1 Гц), В | 220-240 | |||
| Потребляемая мощность, кВ с А, не более | 0,8 | 10,1 | 7,0 | 10,1 |
| Г абаритные размеры (ДхШхВ), мм, не более | 680x950x730 | |||
| Масса, кг, не более | 94 | 141 | 122 | 126 |
| Условия эксплуатации: 0/^ -диапазон температур окружающей среды, С - диапазон относительной влажности, % - атмосферное давление, мм.рт.ст | 10-35 20-80 760±35 | |||
наносится на титульный лист руководства по эксплуатации спектрометров печатным способом и на корпус спектрометров в виде наклейки.
Таблица 4
| Наименование | Количество, шт. |
| Спектрометр атомно-абсорбционный спектрометр | 1 |
| Компьютер ( под заказ) | 1 |
| Программное обеспечение AAWinLab32 | 1 |
| Система охлаждения для 900T, 900H , 900Z ( под заказ) | 1 |
| Автодозатор AS900 для 900T, 900H, 900Z ( под заказ) | 1 |
| Принтер (под заказ) | 1 |
| Набор для установки | 1 |
| Руководство по эксплуатации | 1 |
| Руководство по программному обеспечению | 1 |
| Методика поверки МП 09.Д4-12 | 1 |
осуществляется по документу «Спектрометры атомно-абсорбционные PinAAcle моделей 900F, 900T, 900H, 900Z. Методика поверки МП 09.Д4-12», утвержденному в ФГУП «ВНИИОФИ» 03 февраля 2012 году.
Основные средства поверки: государственные стандартные образцы состава растворов ионов металлов Al (ГСО 7758-2000) , Cu (ГСО 7764-2000), Ca (ГСО 7772-2000), Zn (ГСО 7770-2000), Cd (ГСО 7773-2000), Pb (ГСО 7778-2000). Массовая концентрация ионов 1,0 мг/см3. Погрешность определения концентрации 1% при доверительной вероятности р=0,95.
«Спектрометры атомно-абсорбционные PinAAcle моделей 900F, 900T, 900H, 900Z. Руководство по эксплуатации».
Нормативные и технические документы устанавливающие требования к спектрометрам атомно-абсорбционным PinAAcle моделей 900F, 900T, 900H, 900Z
Техническая документация фирмы «PerkinElmer Inc.», США
Осуществление деятельности в области охраны окружающей среды, выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 251 |
| Поверителей | 31 |
| Актуальность данных | 22.11.2024 |
