Приборы ДПК-Вибро, 49674-12

Назначение

Приборы «ДПК-Вибро» (далее - приборы) предназначены для измерения и спектрального анализа характеристик вибрации (виброскорость и виброускорение по параметрам СКЗ и пиковое значение), а также анализа состояния подшипников качения по Пик-фактору.

Описание

Действие прибора основано на преобразовании вибрации контролируемого агрегата в электрический сигнал, пропорциональный виброускорению, и его обработке.

В состав прибора входят: емкостной акселерометр и анализатор, в котором производится быстрое преобразование Фурье (БПФ).

Прибор снабжен жидкокристаллическим дисплеем и клавиатурой. Питание прибора осуществляется от встроенных аккумуляторов, подзарядка которых происходит при помощи поставляемого вместе с прибором зарядного устройства.

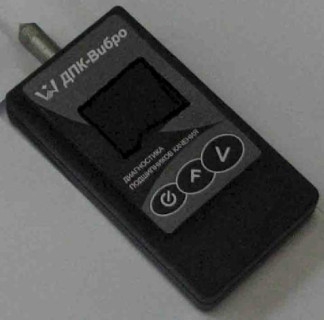

Внешний вид прибора «ДПК-Вибро» приведен на рисунке 1.

\

Программное обеспечение (ПО)

Встроенное ПО (Микропрограмма) реализовано аппаратно и не является метрологически значимым. Метрологические характеристики нормированы, влияние ПО на них не оказывает.

Встроенное ПО управляет настройками интерфейса анализатора и предназначено исключительно для удобства работы с анализатором.

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Диапазон измерения виброускорения (пик), м/с Диапазон измерения виброскорости (СКЗ), мм/с Диапазон частот, Гц

от 1 до 100 от 1 до 100 от 5 до 1000

Расширенная неопределенность при измерении виброускорения на базовой частоте 79,6 Гц в диапазоне от 1 до 5 м/с2 при коэффициенте охвата к=2 и доверительной вероятности 0,95, %

±10

Расширенная неопределенность при измерении виброускорения на базовой частоте 79,6 Гц в диапазоне св. 5 до 100 м/с2 при коэффициенте охва та к=2 и доверительной вероятности 0,95, %

±5

Расширенная неопределенность при измерении виброскорости на базовой частоте 79,6 Гц в диапазоне от 1 до 5 мм/с при коэффициенте охвата к=2 и доверительной вероятности 0,95, %

±10

Расширенная неопределенность при измерении виброскорости на базовой частоте 79,6 Гц в диапазоне св. 5 до 100 мм/с при коэффициенте охвата к=2 и доверительной вероятности 0,95, %

±5

Расширенная неопределенность при измерении характеристик вибрации в диапазонах частот, %: от 5 до 20 Гц и св. 640 до 1000 Гц св. 20 до 640 Гц

±20

±10

±15

от минус 20 до 50 136 х 60 х 20 0,2

Расширенная неопределенность при измерении характеристик вибрации в диапазоне температур, %

Условия эксплуатации:

о/~'

диапазон температур, С

Г абаритные размеры (высота х ширина х длина), мм Масса, кг

Знак утверждения типа

Знак утверждения типа наносится на корпус прибора методом наклейки и на титульный лист паспорта методом печати или наклейки.

Комплектность

Прибор «ДПК-Вибро» со встроенным датчиком Зарядное устройство Сумка для переноски прибора Руководство по эксплуатации Паспорт

1 шт. 1 шт. 1 шт. 1 экз. 1 экз. 1 экз.

Методика поверки Поверка

Лист № 3 всего листов 3

Основные средства поверки: поверочная вибрационная установка 2 разряда по МИ 2070-90.

Сведения о методах измерений

Руководство по эксплуатации «Прибор «ДПК-Вибро», раздел 2.3.

Нормативные и технические документы, устанавливающие требования к приборам «ДПК-Вибро»

1    ГОСТ 25275-82 «Приборы для измерения вибрации вращающихся машин. Общие технические требования»

2    Технические условия ТУ 4277-048-12025123-2011.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
