Датчики электропроводности воды 3919, 4119, 4120, 4019, 49675-12

Назначение

Датчики электропроводности воды модификаций 3919, 4119, 4120, 4019 предназначены для автоматического непрерывного измерения удельной электрической проводимости (УЭП) и температуры морской воды с целью последующего вычисления плотности, солености и скорости звука в морской воде косвенным методом, с отображением результатов на дисплее ПК.

Описание

Принцип действия датчиков электропроводности воды основан на бесконтактном индуктивном методе измерения удельной электрической проводимости (УЭП) морской воды. В основу преобразователя температуры морской воды положен платиновый термометр сопротивления. Данные о температуре используются для термокомпенсации результатов измерений УЭП. Электрический сигнал с преобразователей УЭП и температуры после преобразования в цифровой код поступает через интерфейс RS-232 в ПК.

Конструктивно датчики выполнены как полностью автономные сенсоры и могут эксплуатироваться как самостоятельно с выходом RS232, так и совместно в едином конструктиве с гидрофизическими и гидрологическими зондами, профилометрами и регистраторами течений с подключением к ноутбуку.

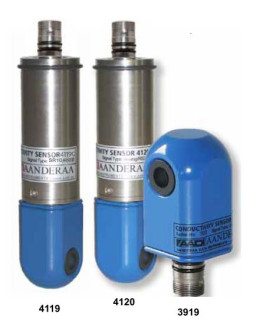

Общий вид датчиков приведен на рис.1.

Модификации датчиков различаются исполнением корпуса (см. табл. 1).

Программное обеспечение

Датчик электропроводности воды модификаций 3919, 4119, 4120, 4019 имеют встроенное программное обеспечение (программа “MNMB 01”, записанная в ППЗУ микроконтроллера прибора) и автономное программное обеспечение (программа 4040, установленная на ПК под управлением операционной системы MS Windows).

Встроенное программное обеспечение разработано изготовителем прибора для решения задач измерения УЭП морской воды и температуры воды.

Оно управляет работой микропроцессора, обеспечивающего функционирование всего датчика и выполнение функций сбора, хранения датчиком результатов измерений концентрации УЭП и температуры, а также их подготовки к считыванию ПК. Программное обеспечение идентифицируется путем вывода на дисплей ПК версии по запросу пользователя через меню автономной программы.

Автономное программное обеспечение используется для решения следующих задач:

-    просмотра результатов измерений в реальном времени на дисплее ноутбука;

-    сохранения в базе данных результатов измерений;

-    установки значений градуировочных коэффициентов;

-    вывода номера версии встроенного программного обеспечения.

Идентификационные данные программного обеспечения приведены в таблице 2.

Автономное ПО полностью метрологически значимо. Таблица 2

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню защиты «С» по МИ 3286-2010. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

1)    Диапазон измерений удельной электрической проводимости (УЭП): от 2,000 до 7,500 См/м;

2)    Пределы допускаемой абсолютной погрешности по каналу УЭП: ± 0,003 См/м;

3)    Диапазон измерений температуры: от минус 5 до 40 оС;

Лист № 3 Всего листов 4

4)    Пределы допускаемой абсолютной погрешности по каналу температуры: ± 0,1 оС;

5)    Напряжения питания постоянного тока - от минус 6 до плюс 14 В и от плюс 5 до плюс 14 В.

6)    Габаритные размеры и масса датчика приведены в таблице 3.

Таблица 3

7)    Средний срок службы: 5 лет.

8)    Средняя наработка на отказ: 10000 ч.

9)    Условия эксплуатации:

-    диапазон температуры анализируемой воды: от 0 до 36 °C;

-    диапазон атмосферного давления: 84 - 106 кПа.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист паспорта и на корпус датчика методом сеткографии.

Комплектность

-    датчик соответствующей модификации - 1 экз.;

-    ноутбук (поставляется по специальному заказу)- 1 экз.;

-    программное обеспечение 4040 - 1 экз.;

-    паспорт - 1 экз.;

-    методика поверки МП-242-1234-2011 - 1 экз.

Поверка

осуществляется по документу МП-242-1234-2011 «Датчики электропроводности воды модификаций 3919, 4119, 4120, 4019. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15.10.2011 г.

Основные средства поверки:

Эталонные водные растворы 2-го разряда по ГОСТ 8.457-2000, номинальные значения УЭП 2,5; 5,0; 7,2 См/м.

Сведения о методах измерений

Методика изложена в «Датчик электропроводности воды модификаций 3919, 4119, 4120, 4019. Паспорт».

Нормативные документы, устанавливающие требования к Датчикам электропроводности воды модификаций 3919, 4119, 4120, 4019:

1.    ГОСТ 8.457-2000 Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.

2.Техническая    документация фирмы “AANDERAA”, Норвегия.

Лист № 4 Всего листов 4

Рекомендации к применению

при осуществлении деятельности в области охраны окружающей среды и в гидрометеорологии.
