| Номер в госреестре | 49677-12 |
| Наименование СИ | Источники переменного тока и трехфазного напряжения |
| Обозначение типа СИ | ТРИТОН-6 |
| Изготовитель | ООО НПО "Цифровые регуляторы", г.Новосибирск |
| Год регистрации | 2012 |
| Срок свидетельства | 20.04.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Предназначен для воспроизведения стабилизированного тока и стабилизированного трехфазного напряжения переменного тока и воспроизведения фазовых углов между ними Описание средства измерений
Источник переменного тока и трехфазного напряжения ТРИТОН-6 (далее - Прибор) используется в качестве образцового источника тока и напряжений для комплектации передвижных поверочных лабораторий, в ремонтных и исследовательских лабораториях при выполнении следующих операций:
- проверка реле тока, напряжения, частоты, мощности;
- проверка срабатывания реле-повторителей с номинальными напряжениями обмотки до —127 В;
- проверка функционирования тепловых реле и тепловых защит, имеющих токи срабатывания менее 10 А;
- проверка средств измерений активной, реактивной и полной мощности;
- проверка средств измерений действующего значения синусоидального напряжения и тока;
- настройка систем промышленной автоматики, систем АСУ ТП, устройств сбора и обработки данных;
- проверка функционирования электрических счетчиков непрямого включения;
- проверка систем индикации и сигнализации, предназначенных для работы с переменным током, таких как блинкеры и сигнальные лампы.
Прибор состоит из следующих основных схемотехнических блоков:
- схемы индикации и управления,
- четырех формирователей синусоидального напряжения,
- источников постоянного тока ±120 В,
- источника постоянного тока 4/6 В,
- трех линейных усилителей формирования синусоидального напряжения,
- реле подключения выходов усилителей напряжения к выходным клеммам,
- линейного усилителя формирования синусоидального тока,
- источников постоянного напряжения 15 В, минус 15 В и 5 В, предназначенных для питания схем управления.
Трехфазное напряжение переменного тока формируется тремя идентичными линейными усилителями напряжения с обратной связью, выполненными с использованием прецизионных операционных усилителей Питание выходного усилителя осуществляется постоянными напряжениями 120 В и минус120 В.
Источники питания 120 В и минус 120 В снабжены защитой от короткого замыкания. Срабатывание данной защиты приводит к мгновенному отключению выходных каскадов с выдачей соответствующего сигнала на индикацию.
Кривая синусоидального тока формируется, с помощью линейного усилительного каскада, собранного по схеме стабилизатора тока и охваченного общей обратной связью. Для получения знакопеременного синусоидального тока используется инверторный каскад, состоящий из четырех мощных полевых транзисторов, меняющих каждые полупериода выходного сигнала полярность подключения внешних клемм к каскаду стабилизатора тока.
При формировании выходного тока свыше 5 А источник питания, выдающий постоянное напряжение на вход усилителя тока, переключается с напряжения 4 В на напряжение 6 В, что обеспечивает возможность подключения нагрузки с большим сопротивлением, не снижая КПД выходного каскада тока.
В случае если напряжение питания источника тока не позволяет получить неискаженную кривую тока, то срабатывает сигнализация о перегрузке. Данная сигнализация не отключает устройство, а лишь предупреждает оператора о том, что в данный момент невозможно получение тока заданной амплитуды. Также данная сигнализация срабатывает при незамкнутой цепи токовой нагрузки, независимо от установленного желаемого тока (то есть и при установке тока 0,0 А).
Управление прибором производится при помощи схем управления и кнопок, расположенных на передней панели.
Пример записи прибора при его заказе:
Источник переменного тока и трехфазного напряжения ТРИТОН-6 ТУ 4222-00199820323-2010.

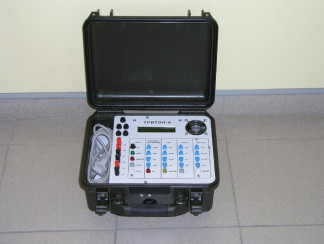

На рисунке 1 представлена фотография общего вида источника переменного тока и трехфазного напряжения ТРИТОН-6 и место пломбирования.
Метрологические и технические характеристики приведены в таблице 1. Таблица 1
| Наименование параметра | Значение |
| Действующее значение воспроизводимого линейного напряжения трехфазной системы, В | от 17 до 127 с шагом 1 |
| Последовательность чередования фаз | прямое чередование фаз |
| Пределы допускаемой относительной погрешности установки линейного напряжения, % | ± 1,5 |
| Пределы допускаемой относительной погрешности установки и удержания фазного напряжения, % | ± 1,0 |
| Абсолютные погрешности фазового угла 120 о между двумя любыми фазными напряжениями, о, не более | ±1 |
| Максимальное значение постоянной составляющей фазных напряжений В, не более | 1 |
| Диапазон воспроизводимого однофазного синусоидального тока, А | от 1,0 до 9,9 с шагом 0,1 |
| Пределы допускаемой относительной погрешности воспроизведения действующего значения тока, % в диапазоне: от 1,0 до 2,0 А св. 2,0 до 9,9 А | ±3 ±1 |
| Диапазон изменения угла между током и напряжением фазы А (ф) о | от +180° до минус 179° с шагом 1° |
| Пределы допускаемой абсолютной погрешности установки и поддержания заданного угла ф, о | ±1,5 |
| Диапазон частот воспроизводимых напряжений и тока, Гц | от 20 до 65 с шагом 0,1 Гц. |
| Пределы допускаемой абсолютной погрешности установки частоты, Гц | ±0,01 |
| Минимальное допустимое значение сопротивления нагрузки, подключаемой к клеммам источника напряжения между двумя любыми фазами, или между фазным и нулевым выводами, кОм | 1,8 |
| Действующее значение тока срабатывания защиты от короткого замыкания,мА, не менее | 79 |
| Максимальное допустимое сопротивление нагрузки источника тока, Ом, не более, при этом воспроизводимое действующее значение напряжения, на токовом выходе при токе: -от 1 до 5 А - от 5 до 9,9 А | 0,3 от 0,25 до 1,6 В от 1,6 до 2,9 В |
| В режиме синхронизации с питающей сетью 220 В, 50 Гц:: - фазовый угол между напряжением питающей сети и воспроизводимым напряжением фазы А (а) о _ погрешности установки фазового угла а, о, не более | от 180 до минус 179 с шагом 1 ± 4 |
| Время непрерывной работы при токе, не превышающем 5 А, ч. не менее | 8 |
| Время установления рабочего режима, мин, не более | 15 |
| Средняя наработка на отказ, час, не менее | 20000 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 5 до 40 |
| Максимальная относительная влажность окружающего воздуха при температуре 25 оС, % | 90 |
| Напряжение питающей сети, В | от 198 до 253 |
| Частота питающей сети, Гц | 50±1 |
| Потребляемая мощность, ВА, не более | 150 |
| Г абаритные размеры, мм, не более | 400х350х180 |
| Масса прибора без соединительных проводов, комплекта ЗИП и упаковки, кг, не более | 5,5 |
Знак утверждения типа средства измерений наносится на титульные листы паспорта и руководства по эксплуатации печатным способом.
Комплект поставки Прибора приведен в таблице 2. Таблица 2
| Обозначение изделия | Наименование изделия | Кол.-во |
| ЦРОП.06 | Источник переменного тока и трехфазного напряжения ТРИТОН-6 | 1 |
| ЦРОП.06 РЭ | Руководство по эксплуатации | 1 |
| ЦРОП.06 ФО | Формуляр | 1 |
| Копия сертификата соответствия ГОСТ Р | 1 | |
| Копия свидетельства об утверждении типа СИ | 1 | |
| Комплект измерительных шнуров | 1 | |
| Шнур питания | 1 |
Поверка осуществляется в соответствии с
методикой поверки, приведенной в разделе 4 «Поверка» документа «Источник переменного тока и трехфазного напряжения ТРИТОН-6 Руководство по эксплуатации ЦРОП.Об РЭ», утвержденной ГЦИ СИ СНИИМ 22 ноября 2011 г.
Перечень основного оборудования, необходимого для поверки, приведен в таблице 3. Таблица 3
| Наименование средства измерения, (вспомогательного оборудования) | Используемые характеристики |
| 1 Измеритель сопротивления электроизоляции MIC-3 | Погрешности ±2,0. Испытательное напряжение 1000 В; R от 0,25 до 3*103 МОм |
| 2 Вольтметр переменного тока В3-60 | напряжение от0,01 до 200 В, ПГ ±0,2 % |
| 3 Милливольтметр М2020 | напряжение от 15 до3000 мВ |
| 4 Фазометр Ф2-34 | ПГ ±0,1 %, частота от 20 - 200 Гц, входное напряжение от 2 до 200 В |
| 5 Частотомер электронный -Ч3-63; | Диапазон измеряемых частот 10-100 Гц, ПГ 1*10-8 Гц |
| 6 Амперметр Д553 | Диапазон от 0 до 10А. КТ 0,2 |
| 7 Автотрансформатор лабораторный РНО-250-2 |
Метод измерений приведен в документе ««Источник переменного тока и трехфазного напряжения ТРИТОН-6 Руководство по эксплуатации ЦРОП.Об РЭ» Нормативные и технические документы, устанавливающие требования к источнику переменного тока и трехфазного напряжения ТРИТОН-6
1 «Источник переменного тока и трехфазного напряжения ТРИТОН-6 ТУ 4222-00199820323-2010.
2 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»
3 ГОСТ Р52319-2005 «Безопасность электрического оборудования для измерения, управления и лабораторного применения»
4 «Источник переменного тока и трехфазного напряжения ТРИТОН-6 Руководство по эксплуатации ЦРОП.06 РЭ раздел 4»
Вне сферы государственного регулирования обеспечения единства измерений
| Зарегистрировано поверок | 34 |
| Поверителей | 7 |
| Актуальность данных | 22.11.2024 |
