| Номер в госреестре | 49684-12 |
| Наименование СИ | Измерители крутящего момента силы бесконтактные |
| Обозначение типа СИ | БИКМ М-106 |
| Изготовитель | ООО Финансово-промышленная компания "Космос-Нефть-Газ", г.Воронеж |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измеритель крутящего момента силы бесконтактный БИКМ М-106 предназначен для измерений крутящего момента силы на вращающихся и неподвижных валах различных машин и механизмов.
Принцип действия измерителя крутящего момента силы бесконтактного БИКМ
М-106 (далее - измерителя) основан на использовании эффекта изменения сопротивления тен-зорезистора при воздействии на него деформирующих напряжений.
Измеритель состоит из вращающегося ротора, неподвижного статора, усилителя и блока обработки. Ротор и статор образуют датчик крутящего момента.
Ротор представляет собой торсион с фланцами, на измерительном участке которого наклеены тензорезисторы, соединенные по мостовой схеме. На торсионе установлены электронный блок и катушка бесконтактной связи со статором. Статор, содержащий катушку и обкладку связи, устанавливается на неподвижном кронштейне концентрично с катушкой ротора. Сигнал пропорциональный приложенному крутящему моменту передается со статора на усилитель и далее на блок обработки.
Результат измерений отражается на индикаторе блока обработки. Блок обработки может быть подключен к персональному компьютеру.

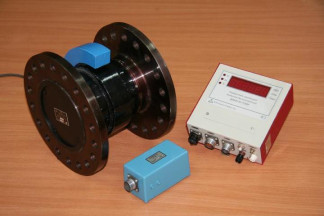

Общий вид измерителя представлен на рисунке 1.
Место нанесения знака поверки в виде наклейки
■
Рисунок 1 - Общий вид измерителя Метрологические и технические характеристики
| Характеристики | БИКМ М-106М | БИКМ М-106Ф |
| Диапазон измерений крутящего момента силы, кНм | от 0,30 до 2,50 | от 2,0 до 20,0 |
| Пределы допускаемой погрешности, %, не более: - приведённой в диапазоне от 0,30 до 1,25 кНм | ±0,2 | . |
| - относительной в диапазоне от 1,25 до 2,50 кНм | ±0,2 | - |
| - приведённой в диапазоне от 2,0 до 10,0 кНм | - | ±0,2 |
| - относительной в диапазоне от 10,0 до 20,0 кНм | - | ±0,2 |
| Масса, кг, не более: - ротора - статора - усилителя - блока обработки | 3,7 | 16,5 |
| 0,35 | 0,40 | |
| 0,35 1,1 | ||
| Г абаритные размеры, мм: | ||
| - ротора | 0150x145 | 0235x180 |
| - статора | 150x80x35 | 210x80x35 |
| - усилителя | 140x60x55 | |
| - блока обработки | 170x150x60 | |
Максимально допустимая частота вращения ротора, об/мин. 6000
Время установления рабочего режима, минут, не более 10
Напряжение питания, постоянное, В 24±4
Потребляемый ток, А, не более 1 Условия эксплуатации:
- температура окружающего воздуха (20±5)°С
- относительная влажность (60±20)% Средняя наработка на отказ, часов, не менее 5000
наносится на корпус блока обработки измерителя методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
| Наименование | Обозначение | Количество |
| Измеритель крутящего момента силы бесконтактный БИКМ М-106 в составе: | ||
| - ротор | РТ-106М (Ф) | 1 шт. |
| - статор | СТ-106М (Ф) | 1 шт. |
| - усилитель | УС-106 | 1 шт. |
| - блок обработки | БИКМ М-106М (Ф) | 1 шт. |
| Кабель соединительный | КС1 | 1 шт. |
| Руководство по эксплуатации | КМЕВ.421218.000 РЭ | 1 экз. |
| Паспорт | КМЕВ.421218.000 ПС | 1 экз. |
| Методика поверки | МП 58-231-2011 | 1 экз. |
| Комплект ЗИП | - | 1 шт. |
осуществляется по документу «ГСИ. Измеритель крутящего момента силы бесконтактный БИКМ М-106. Методика поверки» МП 58-231-2011, утвержденному ФГУП «УНИИМ» в 2012 году.
Эталоны, применяемые при поверке: Государственный первичный эталон единицы крутящего момента силы ГЭТ 149-2010 или установки поверочные 1-го разряда по ГОСТ Р 8.752-2011. Диапазон от 300 до 20000 Нм. Относительная погрешность не более ±0,1%; Секундомер СОСпр-2б-2, диапазон (0-60) мин, (0-60) с. Цена деления 0,2 с.
Методика измерений приведена в руководстве по эксплуатации КМЕВ.421218.000 РЭ «Измеритель крутящего момента силы бесконтактный БИКМ М-106».
Нормативные и технические документы, устанавливающие требования к измерителю крутящего момента силы бесконтактному БИКМ М-106
1 ГОСТ Р 8.752-2011 «ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы»
2 Технические условия КМЕВ.421218.000 ТУ «Измеритель крутящего момента силы бесконтактный БИКМ М-106»
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 35 |
| Поверителей | 3 |
| Актуальность данных | 07.12.2024 |
