| Номер в госреестре | 49687-12 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | AF |
| Изготовитель | "Shinko Denshi Co., Ltd.", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 22.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия AF (далее - весы), предназначены для статического измерения массы.
Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы оснащаются ветрозащитной витриной.

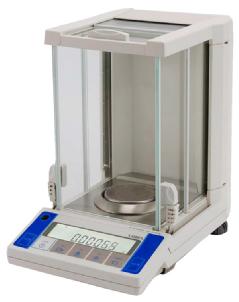

Общий вид весов показан на рисунке 1.
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Питание весов осуществляется через адаптер сетевого питания. Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство установки нуля и уравновешивания тары (4.6.9);
- устройство выборки массы тары (Т.2.7.4);
- полуавтоматическое устройство юстировки чувствительности (4.1.2.5);
- цифровое показывающее устройство с отличающимся делением (3.4.1).
Весы оснащены последовательным интерфейсом передачи данных RS232C.
Весы могут выполнять следующие функции:
- подсчет количества образцов;
- взвешивание в различных единицах измерения массы (карат, грамм, миллиграмм);
- взвешивание в процентах;
- сигнализация о превышении нагрузки.
Весы выпускаются в следующих модификациях: AF224RCE, AF225DRCE, отличающихся метрологическими характеристиками.
Знак поверки в виде наклейки наносится на корпус весов с лицевой стороны.
L_i:_п ~~г
Рисунок 2 - Схема пломбировки от несанкционированного доступа.
Программное обеспечение (далее - ПО) весов является встроенным, метрологически значимым и состоит из двух частей, одна из которых реализует функции обработки и представления измерительной информации (MMS101), а вторая служит для хранения данных о метрологических характеристиках весов (MMD101).
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на нижней части весов (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и установки переключателя юстировки в положение «ON». Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО от непреднамеренных и преднамеренных воздействий согласно МИ 32862010 соответствует уровню «А».
Идентификационным признаком ПО служат номера версий обеих частей, которые отображаются на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1_
| Идентифика- | Номер версии | Цифровой идентифи | Алгоритм вы- | |
| Наименование | ционное на- | (идентифика- | катор ПО (контроль- | числения циф- |
| ПО | именование | ционный но- | ная сумма исполняе- | рового иденти- |
| ПО | мер) ПО | мого кода) | фикатора ПО | |
| * | * | MMS102 | * | * |
| MMD103 |
* Примечание - Наименование ПО, идентификационное наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление (е), число поверочных делений (n), действительная цена деления (d), интервалы нагрузки (m) и пределы допускаемой погрешности (mpe) приведены в таблице 2.
| Характеристика | Модис | шкации |
| AF224RCE | AF225DRCE | |
| Мах, г | 220 | 220 |
| Min, г | 0,01 | 0,001 |
| Действительная цена деления (d), мг | 0,1 | до 92 г вкл.-0,01 |
| св. 92 г-0,1 | ||
| Поверочное деление (е), мг | 1 | 1 |
| Число поверочных делений (n) | 220000 | 220000 |
| Класс точности по ГОСТ Р 53228-2008 | I | |
| Пределы допускаемой погрешности при поверке для нагрузки т, выраженной в поверочных делениях е, ± мг 0<т<50000 | 0,5 | 0,5 |
| 50000<m<200000 | 1 | 1 |
| 200000<m | 1,5 | 1,5 |
| Пределы допускаемой погрешности в эксплуатации (у пользователя) и при осуществлении | ||
| государственного метрологического надзора за весами и их применением равны удвоенному | ||
| значению пределов допускаемых погрешностей при поверке. | ||
| Диапазон уравновешивания тары | 100% Мах | |
| диапазон рабочих температур, °С | от плюс 15 до плюс 25 | |
| Электрическое питание - от сети переменного тока с параметрами: напряжение, В | от 187 до 242 | |
| частота, Гц | от 49 до 51 | |
| Масса весов кг, не более | 5,5 | |
| Габаритные размеры весов, мм, не более | 320х210х335 | |
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
1. Весы................................................................................................................................1 шт.
2. Ветрозащитная витрина..........
.1 шт. .1 шт. 1 экз.
3. Адаптер сетевого питания......
4. Руководство по эксплуатации
осуществляется по приложению Н «Методика поверки весов» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в разделе 3.2 руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классам точности Е2, по ГОСТ 7328-2001.
«Весы неавтоматического действия AF. Руководство по эксплуатации», раздел «Взвешивание».
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия AF
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы»
3. Техническая документация фирмы-изготовителя
- осуществление торговли и товарообменных операций
| Зарегистрировано поверок | 2952 |
| Поверителей | 118 |
| Актуальность данных | 17.09.2024 |
