| Номер в госреестре | 49696-12 |
| Наименование СИ | Мониторы |
| Обозначение типа СИ | VM-5 |
| Изготовитель | "Shinkawa Sensor Technology, Inc.", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 22.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Мониторы VM-5 (далее - мониторы) предназначены для преобразований сигналов, поступающих от первичных измерительных преобразователей в значения температуры, расстояния, параметров вибрации, частоты вращения валов, шестерней и зубчатых колёс.

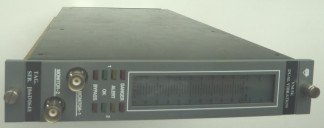

Конструкция мониторов выполнена в виде плоских блоков (крейтов) и предназначена для установки в приборные стойки, при этом не исключается возможность использования мониторов отдельно от приборных стоек.
Мониторы имеют два канала измерительного преобразования выходных сигналов первичных измерительных преобразователей (ПИП) в значения измеряемых ими величин, отображаемых на цифро-шкальном жидкокристаллическом индикаторе. Мониторы снабжены световой индикацией об аварийных режимах работы контролируемого объекта, аналоговыми выходами на самописцы и анализаторы, а также слаботочными управляющими контактами.
Принцип действия мониторов основан на аналого-цифровом преобразовании входного напряжения переменного и (или) постоянного тока в значения измеряемых величин. Мониторы имеют выход для питания вибропреобразователей.
Мониторы выпускаются в девяти модификациях, приведённых в таблице 1.
Таблица 1
| Модификация | Величина, измеряемая совместно с ПИП | Диапазон измерений величины, измеряемой совместно с ПИП | Выходная величина ПИП | |
| Напряжение постоянного тока, В | Напряжение переменного тока, В | |||
| 1 | 2 | 3 | 4 | 5 |
| VM-5B | Амплитуда виброускорения, м/с2 | 0...20; 0.50; 0...100; 0...200 | 0.22 | 0.1,5 |
| Амплитуда виброскорости, мм/с | 0.20; 0...50; 0.100 | 0.22 | 0.1,5 | |
| "УМ-5С | Амплитуда виброперемещения, мкм | 0...50; 0...100; 0...125; 0...250; 0.500 | 0.22 | |
| VM-51 | Амплитуда виброперемещения, мкм | 0.2; 0.3; 0...5; 0...10 | 0.22 | |
| VM-5U | Амплитуда виброперемещения, мкм | 0.50; 0...100; 0...250 | 0.22 | 0.1,5 |
| Амплитуда виброскорости, мм/с | 0.10; 0...20; 0.50 | 0.22 | 0.1,5 | |
| 1 | 2 | 3 | 4 | 5 |
| VM-5F | Температура, °С | 0.100; 0.150; 0...200; 0...250; 0.300; 0.500; 0.750; 0...1000 | 0.22 | |
| VM-5R | Частота вращения, об/мин | 1...1000; 1.2000; 1...10000; 1...15000; 1...20000 | 0.22 | |
| VM-5S | Частота вращения, об/мин | 1.1000; 1...2000; 1...5000; 1.10000; 1.15000; 1...20000; 1.30000; 1.50000; 1...99999 | 0.22 | |
| VM-5T | Расстояние до стальной поверхности, мм | -0,5...+0,5; -1...+1; -2...+2 | 0.22 | |
| VM-52 | Расстояние до стальной поверхности, мм | ; ; ; 0 0000 | 0.22 | |
| Примечания: 1. Модификации мониторов VM-5B и VM-5U предназначены для измерений двух величин, остальные модификации мониторов VM-5 предназначены для измерений одной величины. Все величины измеряются лишь в одном диапазоне измерений. 2. Мониторы VM-5 предназначены для формирования унифицированных выходных сигналов (на самописцы и анализаторы) лишь в одном диапазоне из вариантов: 4...20 мА; 1...5 В; 0...5 В; 0.10 В; -5.0 В; -10.0 В | ||||
Метрологические и технические характеристики мониторов VM-5 в режиме измерений выходного напряжения ПИП представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики мониторов VM-5 в режиме измерений выходного напряжения ПИП_
| Диапазон измерений входного напряжения постоянного тока, В | 0...22 |
| Диапазон измерений среднеквадратического значения входного напряжения переменного тока, В | 0...1,5 |
| Диапазон частот входного напряжения переменного тока по уровню минус 35 %, Гц | 9,5.20000 |
| Число разрядов индикатора | 4 |
| Пределы допускаемой основной приведённой погрешности | ± 1 % |
| Пределы допускаемой дополнительной приведённой погрешности, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С | ± 5 % |
Номинальное значение коэффициента преобразования мониторов VM-5 в режиме измерений выходного напряжения ПИП:
K — ^макс ~ -^мин
U ’
где хмакс и хмин - максимальное и минимальное значения диапазона измерений ПИП,
U - значение напряжения на входе монитора VM-5.
Номинальные значения коэффициента преобразования мониторов VM-5 приведены в таблице 3.
Таблица 3 - Номинальные значения коэффициента преобразования мониторов VM-5 в режиме измерений выходного напряжения ПИП
| Диапазон измерений ПИП | Номинальные значения коэффициента преобразования мониторов | |
| В диапазоне измерений входного напряжения постоянного тока | В диапазоне измерений среднеквадратического значения входного напряжения переменного тока | |
| 1 | 2 | 3 |
| 0...2 мкм | 2/22 мкм/В | - |
| 0...3 мкм | 3/22 мкм/В | - |
| 0...5 мкм | 5/22 мкм/В | - |
| 0...10 мкм | 10/22 мкм/В | - |
| 0...50 мкм | 50/22 мкм/В | - |
| 0...100 мкм | 100/22 мкм/В | - |
| 0...125 мкм | 125/22 мкм/В | - |
| 0...250 мкм | 250/22 мкм/В | - |
| 0.500 мкм | 500/22 мкм/В | - |
| -0,5...+0,5 мм | 1/22 мм/В | - |
| -1...+1 мм | 2/22 мм/В | - |
| -2...+2 мм | 3/22 мм/В | - |
| 0...2 мм | 2/22 мм/В | - |
| 0.3 мм | 3/22 мм/В | - |
| 0.5 мм | 5/22 мм/В | - |
| 0...10 мм | 10/22 мм/В | - |
| 0.10 мм/с | 10/22 мм/В-с | 10/1,5 мм/В-с |
| 0.20 мм/с | 20/22 мм/В-с | 20/1,5 мм/В-с |
| 0.50 мм/с | 50/22 мм/В-с | 50/1,5 мм/В-с |
| 0.100 мм/с | 100/22 мм/В-с | 100/1,5 мм/В-с |
| 1 | 2 | 3 |
| 0...20 м/с2 | 20/22 м/В-с2 | 20/1,5 м/В-с2 |
| 0...50 м/с2 | 50/22 м/В-с2 | 50/1,5 м/В-с2 |
| 0...100 м/с2 | 100/22 м/В-с2 | 100/1,5 м/В-с2 |
| 0...200 м/с2 | 200/22 м/В-с2 | 200/1,5 м/В-с2 |
| 1.1000 об/мин | 1000/22 об/В-мин | - |
| 1...2000 об/мин | 2000/22 об/В-мин | - |
| 1...5000 об/мин | 5000/22 об/В-мин | - |
| 1.10000 об/мин | 10000/22 об/В-мин | - |
| 1.15000 об/мин | 15000/22 об/В-мин | - |
| 1...20000 об/мин | 20000/22 об/В-мин | - |
| 1.30000 об/мин | 30000/22 об/В-мин | - |
| 1.50000 об/мин | 50000/22 об/В-мин | - |
| 1...99999 об/мин | 99999/22 об/В-мин | - |
| 0.100 °С | 100/22 °С/В | - |
| 0.150 °С | 150/22 °С/В | - |
| 0...200 °С | 200/22 °С/В | - |
| 0...250 °С | 250/22 °С/В | - |
| 0.300 °С | 300/22 °С/В | - |
| 0.500 °С | 500/22 °С/В | - |
| 0.750 °С | 750/22 °С/В | - |
| 0...1000 °С | 1000/22 °С/В | - |
Метрологические и технические характеристики мониторов VM-5 в режиме преобразования выходного напряжения ПИП представлены в таблице 4.
Таблица 4 - Метрологические и технические характеристики мониторов VM-5 в режиме преобразования выходного напряжения ПИП_
| Диапазон измерений входного напряжения постоянного тока, В | 0.22 |
| Диапазон измерений среднеквадратического значения входного напряжения переменного тока, В | 0.1,5 |
| Диапазон выходного напряжения постоянного тока, В | 1.5 В; 0.5 В; 0.10 В; -5.0 В; -10.0 В |
| Диапазон выходного постоянного тока, мА | 4.20 мА |
| Пределы допускаемой основной приведённой погрешности | ± 1 % |
| Пределы допускаемой дополнительной приведённой погрешности, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С | ± 5 % |
Номинальные значения коэффициента преобразования мониторов VM-5:
K — ^макс -^мин
ик
где хмакс и хмин - максимальное и минимальное значения диапазона измерений ПИП, ик - верхнее значение диапазона измерений монитора VM-5.
Условия эксплуатации нормальные:
- температура окружающего воздуха (20 ± 5) °С;
- относительная влажность воздуха от 20 до 80 %;
- атмосферное давление от 84 до 106 кПа;
Условия эксплуатации рабочие:
- температура окружающего воздуха от 0 до 60 °С;
- относительная влажность воздуха от 20 до 95 % без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Питание осуществляется от одного из источников:
- переменного тока напряжением от 85 до 264 В и частотой (50,0 ± 0,5) Гц;
- постоянного тока напряжением (24 ± 1) В;
- постоянного тока напряжением (110 ± 5) В.
Масса - не более 2,4 кг.
Габаритные размеры (ВхДхШ) - не более 191*373*38 мм.
Знак утверждения типа наносится на паспорт в левый верхний угол типографским способом.
В комплект поставки входят:
- монитор VM-5;
- паспорт.
осуществляется по МИ 2539-89 «ГСИ. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки». Перечень основных средств поверки указан в таблице 2.
Таблица 2
| Наименование | Метрологические характеристики |
| Установка для поверки вольтметров В1-8 | Диапазон выходного напряжения от 10 мкВ до 300 В 8 = ± (0,3 +С_'СССЗ) % для напряжения переменного тока Ц-:аи 5 = ± (0,2 +С_'СССЗ) % для напряжения постоянного тока |
| Вольтметр универсальный цифровой В7-40 | Верхний предел измерений постоянного напряжения 200 В, А = ± (0,01 + 0,02(^ - 1) % Верхний предел измерений постоянного тока 2 А, А = ± (0,2 + 0,02(у - 1) % |
| Генератор сигналов низкочастотный прецизионный Г3-110 | Диапазон частот от 0,01 до 1999999,99 Гц 5 = ± 3 • 10-7 |
Методика измерений приведена в разделе 4 паспорта.
Нормативные документы, устанавливающие требования к мониторам VM-5
1 ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
2 ГОСТ Р 8.648-08 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот 1-10" ...240 Гц.
Вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 24 |
| Поверителей | 1 |
| Актуальность данных | 24.11.2024 |
