| Номер в госреестре | 49697-12 |
| Наименование СИ | Весы автомобильные для статического взвешивания |
| Обозначение типа СИ | ЭМВС-А-М |
| Изготовитель | ООО "Торгово-производственная компания "Магистраль", г.Горно-Алтайск |
| Год регистрации | 2012 |
| Срок свидетельства | 20.04.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы ЭМВС-А-М предназначены для статического взвешивания автотранспортных средств.
Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодат-чиков преобразуются в цифровые при помощи вторичного преобразователя и результат взвешивания в единицах массы отображается на цифровом табло последнего.
Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего одну или две весовые платформы со встроенными весоизмерительными тензодатчиками, и вторичного преобразователя, расположенного в помещении весовой. Исполнение весов может быть на поверхности дорожного полотна с заездом на ГПУ автотранспорта по наклонным пандусам или в приямок, проезжая часть ГПУ на одном уровне с дорожным полотном. ГПУ монтируется на заранее подготовленный железобетонный фундамент или щебеночное основание. Конструкция весов, предназначенных для установки на щебеночное основание, дополняется высоко-армированными железобетонными плитами основания.
В весах применяются датчики типа С16А (пр-во ф. "Hottinger Baldwin Messtechnik GmbH", Германия, Госреестр № 20784-09) или WBK (Госреестр №31532-09) или DSB2 (Гос-реестр №24744-08) (пр-во ф. «CAS Corporation Ltd», Р. Корея).
В качестве вторичного преобразователя применяются приборы WE2110 (пр-во ф. «Hottinger Baldwin Messtechnik (GmbH)», Германия, Госреестр №20785-09) или С1-6000А (пр-во ф. «CAS Corporation Ltd», Р. Корея, Госреестр №17605-06).

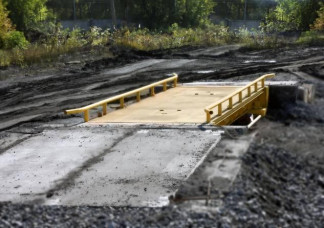

Общий вид весов представлен на рисунке 1.
Форма маркировки весов:
Весы автомобильные ЭМВС-А-М - ХХ - YY / ZZ
| Значения максимальной нагрузки весов: 40, 60, 80, 100 т | |||
| Тип датчика: C16A; WBK; DSB2 | |||
Тип прибора: WE - для WE2110 CI - для CI-6000A
Преобразователи WE2110 и CI-6000A имеют встроенное программное обеспечение (далее ПО), которое идентифицируется по номеру версии ПО. Номер версии ПО высвечивается на дисплее при каждом запуске преобразователя.
Несанкционированный доступ к метрологически значимому ПО предотвращается путем использования переключателя в режим настроек на корпусе преобразователя, доступ к которому пломбируется.
На преобразователях С1-6000А и WE2110 пломба ставится на винт безопасности (скрывающий этот переключатель) на лицевой панели справа от вспомогательной клавиатуры. Схемы пломбирования преобразователей представлены на рисунке 2
Идентификационные данные ПО представлены в таблице 1 Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное ПО преобразователя WE2110 | WE2110 | Р5^ | Отсутствует, исполняемый код недоступен | — |
| Встроенное ПО преобразователя CI6000А | И-6000А | CI-6000A1 | Отсутствует, исполняемый код недоступен | — |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «А» по
МИ 3286-2010.
Класс точности весов по ГОСТ Р 53228-2008.............................................III (средний)
Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления (d), интервалы взвешивания и пределы допускаемой погрешности при поверке приведены в таблице 2.
Таблица 2
| Мax, кг | Min, кг | г к II е | Интервалы взвешивания | Пределы доп. погрешности при поверке, кг |
| 1 | 2 | 3 | 4 | 5 |
| 40 000 | 400 | 20 | от 400 кг до 10000 кг вкл. св. 10000 кг до 40000 кг вкл. | ± 10 ± 20 |
| 60 000 | 400 | 20 | от 400 кг до 10000 кг вкл. св. 10000 кг до 40000 кг вкл. св. 40000 кг до 60000 кг вкл. | ± 10 ± 20 ± 30 |
| 1 | 2 | 3 | 4 | 5 |
| 80 000 | 1000 | 50 | от 1000 кг до 25000 кг вкл. | ± 25 |
| св. 25000 кг до 80000 кг вкл. | ± 50 | |||
| 100 000 | 1000 | 50 | от 1000 кг до 25000 кг вкл. св. 25000 кг до 100000 кг вкл. | ± 25 ± 50 |
Значения габаритных размеров и массы весов, количество платформ приведены в таблице 3. Таблица 3
| Max, т | Габаритные размеры ГПУ (ДхШхВ), мм, не более | Масса, т, не более | Кол-во платформ |
| 40 | 9000x3000x600 | 4,7 | 1 |
| 60 | 9000x3000x600 | 4,7 | 1 |
| 18000x3000x600 | 9,4 | 2 | |
| 80 | 18000x3000x600 | 9,4 | 2 |
| 100 | 21000x3000x600 | 13,1 | 2 |
| 9300x7500x650 | 11 | 2 |
Пределы допускаемой погрешности устройства установки на нуль........................± 0,25 е
Диапазон устройства выборки массы тары........................................... от 0 до 50% Max
Электрическое питания весов:
- напряжение переменного тока, В................................................................................220 (+22/-33)
- частота, Гц.................................................................................................................................50 ± 1
Потребляемая мощность, не более, ВА.................................................................. 50
Диапазон рабочих температур приведен в таблице 4
Таблица 4
| Модель весов | Диапазон рабочие температур |
| ЭМВС-А-М-ХХ-С16 А | от минус 50 °С до плюс 50 °С |
| ЭМВС-А-М-ХХ-WBK | от минус 40 °С до плюс 40 °С |
| ЭMВС-А-M-ХХ-DSB2 |
- для прочей аппаратуры....................................................от минус 10 °С до плюс 40 °С
Вероятность безотказной работы весов за 2000 часов, не менее...........................................0,92
Средний срок службы, лет, не менее.........................................................................................10
Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество |
| 1 Весы ЭМВС-А-М в сборе | 1 комплект |
| 2 Руководство по эксплуатации весов ТПКМ.427423.004.2011.РЭ | 1 экз. |
| 3 Паспорт ТПКМ.427423.004.2011.ПС | 1 экз. |
| 4 Руководство по эксплуатации на прибор | 1 экз. |
осуществляется по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания», Приложение Н.
Основное поверочное оборудование - гири класса М1 по ГОСТ 7328-2001.
Нормативные и технические документы, устанавливающие требования к весам автомобильным для статического взвешивания ЭМВС-А-М:
1 ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения
массы»
Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
| Зарегистрировано поверок | 72 |
| Поверителей | 3 |
| Актуальность данных | 19.09.2024 |
