| Номер в госреестре | 49701-12 |
| Наименование СИ | Счетчики бироторные |
| Обозначение типа СИ | BiRotor, BiRotor Plus |
| Изготовитель | "Brodie Meter Co., LLC", США |
| Год регистрации | 2012 |
| Срок свидетельства | 23.04.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Счетчики бироторные BiRotor, BiRotor Plus предназначены для измерений объемного расхода и объема технической воды, нефти, нефтепродуктов и других жидкостей с кинематической вязкостью до 400 сСт.
Принцип действия счетчиков бироторных Birotor, BiRotor Plus основан на измерении количества оборотов роторов, вращающихся под действием потока жидкости.
Счетчики бироторные Birotor, BiRotor Plus (далее - счетчики) относятся к группе камерных счетчиков.
Количество оборотов роторов пропорционально объему жидкости, прошедшему через счетчик. Форма роторов выбрана таким образом, что при их вращении в образующихся полостях отсекаются известные объемы жидкости. Роторы связаны между собой шестернями, обеспечивающими синхронность их вращения под действием напора жидкости.
Счетное устройство состоит из магнитной муфты, расположенной внутри корпуса, и головки, находящейся вне корпуса. Магнитная муфта служит для передачи движения от роторов входному валу головки. Число оборотов роторов зависит от расхода проходящей через счетчик жидкости. Конструкция головки предусматривает возможность как визуального считывания информации непосредственно со шкалы головки, так и дистанционной передачи информации о величине измеренного счетчиком объема жидкости для ее последующего использования в измерительно-вычислительных комплексов с помощью импульсного выхода.
Счетчики Birotor выпускаются моделей B101, B103, B104, B105, B111, B113, B114, B115, B121, B123, B124, B125, B131, B133, B134, B135, отличающихся диапазоном измерений, условным диаметром, монтажной длиной и массой; счетчики во взрывозащищенном исполнении Birotor Plus выпускаются моделей B271, B274, B281, B284, отличающихся условным диаметром, монтажной длиной и массой. Модели В271, В274, B281, В284 имеют взрывозащищенное исполнение, маркировка взрывозащиты 1ExdПBT6/Т4
При установке отсутствуют требования к длине прямых участков.

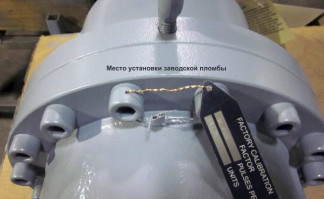

Внешний вид счетчика BiRotor показан на рисунке 1.
Основные метрологические и технические характеристики счетчиков представлены в таблицах 1и 2.
| Характеристика счетчика | Модель счетчика | |||||||||||||||
| В101 | В103 | В104 | В105 | В111 | В113 | В114 | В115 | В121 | В123 | В124 | В125 | В131 | В133 | В134 | В135 | |
| Диапазон измерений, м3/ч | от 5 до 341 | от 6 до 567 | от 8 до 794 | от 20 до 1987 | ||||||||||||
| Пределы допускаемой относительной погрешности, % | ± 0,15 | |||||||||||||||
| Напряжение питания постоянного тока, В (внешний источник) | 6 - 24 | |||||||||||||||
| Диаметр условного прохода (Ду), мм (дюйм) | 200 (8) | 250(10) | 300 (12) | 400 (16) | ||||||||||||
| Монтажная длина, мм | 1016 | 1035 | 1137 | 1194 | 1067 | 1099 | 1270 | 1270 | 1422 | 1454 | 1549 | 1549 | 1880 | 1918 | 1981 | 1981 |
| Масса, кг | 382 | 407 | 578 | 801 | 578 | 620 | 736 | 1122 | 1383 | 1430 | 1585 | 2220 | 3855 | 3878 | 3991 | 4036 |
| Условия эксплуатации: | ||||||||||||||||
| - Рабочая среда | Вода, нефть, нефтепродукты, химикаты, промышленные жидкости | |||||||||||||||
| - Максимальное давление рабочей среды, МПа | от 1,6 до 10,0* | |||||||||||||||
| - Рабочий диапазон температуры рабочей среды, оС | от минус 29 до 75 | |||||||||||||||
| Диапазон температуры ок»-» о/"ч ружающей среды, С | от минус 29 до 75 | |||||||||||||||
| Относительная влажность окружающего воздуха, % | до 90 | |||||||||||||||
| Средний срок службы, лет | 10 | |||||||||||||||
| Средняя наработка на отказ, ч | 35000 | |||||||||||||||
| * В зависимости от варианта исполнения | ||||||||||||||||
Таблица 2 - Основные метрологические и технические характеристики счетчиков бироторных BiRotor Plus
| Характеристики счетчика | Модель счетчика | |||
| B271 | B274 | B281 | B284 | |
| Диапазон измерений, м3/ч | От 0,114 до 2,080 | От 0,125 до 3,785 | ||
| Пределы допускаемой относительной погрешности, % | ± 0,15 | |||
| Напряжение питания постоянного тока, В (внешний источник) | 10 - 30 | |||
| У словный диаметр, мм (дюйм) | 80 | (3) | 100 | (4) |
| Монтажная длина, мм | 425 | 435 | 508 | 524 |
| Масса, кг | 88 | 91 | 133 | 136 |
| Условия эксплуатации: | ||||
| - Рабочая среда | Вода, нефть, нефтепродукты, химикаты, промышленные жидкости | |||
| - Максимальное давление рабочей среды, МПа | 1,6 | |||
| - Рабочий диапазон температуры рабочей среды, О С | от минус 29 до 75 | |||
| Диапазон температуры окружающей среды, оС | от минус 20 до 75 | |||
| Относительная влажность окружающего воздуха, % | до 90 | |||
| Средний срок службы, лет | 10 | |||
| Средняя наработка на отказ, ч | 15000 | |||
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом и на корпус преобразователя в виде наклейки.
Счетчик бироторный 1 шт.;
Руководство по эксплуатации 1 экз.
осуществляется по ГОСТ 8.451-81 «Счетчики жидкости камерные. Методы и средства поверки».
Методы измерений изложены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к счетчикам бироторным BiRotor, BiRotor Plus
1. ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
2. Техническая документация фирмы-изготовителя.
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
