Газоанализатор GMS Plus, 49704-12

Назначение

Г азоанализатор GMS Plus предназначен для непрерывного автоматического измерения объемной доли хлора в воздухе.

Описание

Принцип действия - электрохимический.

Газоанализатор GMS Plus (далее - газоанализатор) представляет собой стационарный прибор непрерывного действия.

Газоанализатор конструктивно состоит из первичного преобразователя - датчика (детектора) Chloratect и вторичного преобразователя - модуль управления.

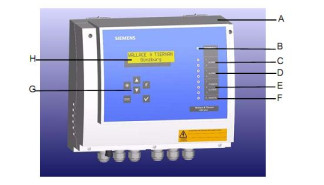

Общий вид модуля управления и датчика приведены на рис.1 и 2.

А

В

С

D

Е

F

А - крышка,

В - зеленый светодиод индикации питания,

С - индикатор двух тревожных сообщений датчика 1,

D - индикатор двух тревожных сообщений датчика II,

Е - индикатор общих тревожных сигналов,

F- индикатор сбоев датчика,

G - кнопки управления,

Н - ЖК-дисплей размером 2 х 16 символов.

Рис 2. Общий вид датчика В состав модуля управления, расположенного в пластмассовом корпусе со съемной крышкой, входят:

£

t ! ..I

-    программное обеспечение,

-    аккумулятор для генератора импульсов реального времени,

-    переключатель выбора типа питания,

-    предохранители,

-    клеммные колодки для выходных сигналов,

-    зажимы кабеля

-    разъем RS232 RS485,

-    разъемы для датчиков, цифровых входных сигналов, интерфейса и выходов 4 - 20 мА,

-    разъем для подключения дисплея.

Два датчика (детектора) хлора Chloratect подключены к модулю управления на удаленном расстоянии (от 2 до 10 м).

Газоанализатор имеет следующие выходы: цифровые, аналоговые, реле, RS232, RS485, а также дополнительный разъем для подключения принтера.

Каналы газоанализатора по диоксиду хлора, озона, температуре, дополнительным датчикам 4 - 20 мА являются индикаторными.

Задание сигналов тревоги осуществляется в любой точке выбранного диапазона измерений.

Способ подачи анализируемого воздуха - диффузионный.

Корректировка нулевых показаний и чувствительности газоанализатора проводится с использованием нулевого газа (воздуха или азота) и генератора хлора.

Программное обеспечение

Газоанализатор имеет встроенное программное обеспечение GMS Plus, разработанное фирмой-изготовителем специально для решения задач измерения параметров воздуха.

Программное обеспечение осуществляет функции:

■    расчет содержания определяемого компонента;

■    расчет среднего значения содержания определяемого компонента за последние 8 часов работы;

■    отображение результатов измерений на ЖК-дисплее модуля управления;

■    передачу результатов измерений по интерфейсу RS485, RS232;

■    контроль целостности программных кодов ПО, настроечных и калибровочных констант;

■    контроль общих неисправностей (связь, конфигурация);

■    контроль архивации измерений;

■    контроль внешней связи (RS232, RS485);

■    контроль журналов изменений.

Программное обеспечение идентифицируется по запросу пользователя через сервисное меню программного обеспечения «GMS Plus» путем вывода на экран номера версии.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения газоанализатора учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализатора приведены в таблице 2.

Таблица 2

7)    Электрическое питание осуществляется от сети переменного тока напряжением (230±23) В, частотой (50 ± 1) Гц или постоянным током напряжением 24 В.

8)    Потребляемая мощность, В-А, не более: 15.

9)    Габаритные размеры, мм, не более:

модуль управления: длина - 320, ширина - 175, высота - 270; датчик: диаметр - 35, высота - 110.

10)    Масса, кг, не более: 5.

11)    Полный средний срок службы: 6 лет.

12)    Средняя наработка на отказ: 24000 ч (при доверительной вероятности Р=0,95).

13)    Условия эксплуатации:

-    диапазон температуры окружающего воздуха: от 5 °С до 50 °С (45 °С - при работе с аккумулятором);

-    относительная влажность окружающего воздуха: до 95 % при температуре 25 оС (без конденсации влаги);

-    диапазон атмосферного давления от 84 до 106,7 кПа (630 - 820 мм рт.ст.).

14)    Параметры анализируемого газа на входе в анализатор:

-    диапазон температур: от 5 °С до 50 °С;

-    содержание неизмеряемых компонентов ClO2, O3, NO2 - не более 0,5 ПДК воздуха рабочей зоны.

Знак утверждения типа

Знак утверждения наносится типографским способом на титульный лист руководства по эксплуатации и на заднюю панель модуля управления газоанализатора в виде наклейки.

Комплектность

В комплект поставки газоанализатора входят:

1

2

2

-    модуль управления, шт.

-    датчик Chloratect (хлор), шт.

-    соединительный кабель для датчика (2 - 10 м)*

-    аккумулятор**

-    раствор электролита (номер по каталогу фирмы U-94006), уп.

-    адаптер для подачи ПГС на датчик***, шт.

-    Руководство по эксплуатации WT.050.455.000.DE.IM.1008, экз

-    Методика поверки МП-242-1233-2011, экз.

Примечание: *По запросу до 100 м.

**При поставке газоанализатора на 24 В.

***Поставляется по запросу.

Поверка

осуществляется по документу МП-242-1233-2011 «Газоанализатор GMS Plus. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 30 сентября 2011 г. Основные средства поверки:

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификации ГГС-Т ШДЕК.418313.009 ТУ (№ 45189-10 в Госреестре СИ РФ) в комплекте с источниками микропотоков хлора ИМ по ИБЯЛ.418319.013 ТУ (№ 15075-09 в Госреестре СИ РФ).

- поверочный нулевой газ (ПНГ) - воздух в баллонах под давлением по ТУ 6-21-5-82.

Сведения о методах измерений

Методика измерений приведена в документе «Газоанализатор GMS Plus. Руководство по эксплуатации», 2007 г.

Нормативные и технические документы, устанавливающие требования к газоанализатору GMS Plus

1 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2.    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

3.    Техническая документация фирмы «SiemensWater Technologies», Великобритания.

Рекомендации к применению
