| Номер в госреестре | 49708-12 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | CX, FX |
| Изготовитель | "Topcon Corporation", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 05.05.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Тахеометры электронные CX, FX, предназначены для измерения расстояний, горизонтальных и вертикальных углов.
Тахеометры электронные CX, FX функционально объединяют цифровой теодолит и лазерный дальномер, имеют встроенное программное обеспечение.
Принцип действия цифрового теодолита (канала измерения углов) основан на преобразовании сигналов, поступающих от угломерных датчиков, в цифровой код с последующей его обработкой и сохранением данных. Лазерный дальномер реализует фазовый метод измерения расстояний, определяя разность фаз отправленного и принятого, отражённого светового сигнала.
Тахеометры электронные CX, FX выпускаются в модификациях CX-102, CX-102L, CX-103, CX-105, CX-105L, CX-106, CX-107, FX-101, FX-101L, FX-102, FX-102L, FX-103, FX-103L, FX-105, FX-105L, отличающихся точностью измерения горизонтальных и вертикальных углов. Приборы с индексом L позволяют производить измерения при низкой температуре.

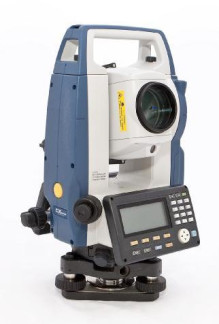

Конструктивно цифровой теодолит и лазерный дальномер выполнены единым блоком в одном корпусе. На передней и задней панелях расположены графические дисплеи с кнопками управления. На боковой панели расположен аккумуляторный отсек, отсек с разъёмом USB для серии СХ и отсек с разъёмами USB и mini USB для серии FX. Эти разъёмы могут использоваться для записи измеренных данных и передачи внешней информации. В основании корпуса расположен универсальный разъём RS232C, который может быть использован для передачи и записи информации, внешнего питания. Для работы в сумерках имеется подсветка дисплея, клавиатуры и сетки нитей встроенным светодиодом. Для установки тахеометров электронных CX, FX над точкой, с которой производятся измерения, может использоваться оптический или лазерный центрир.
Тахеометры электронные серии СХ имеют встроенное программное обеспечение CX DCPU и 25 кнопочную панель управления с дисплеем, а тахеометры электронные серии FХ имеют встроенное программное обеспечение MAGNET Field и 26 кнопочную панель управления с расширенным дисплеем.
Таблица 1.
| Наименование характеристик | Значение характеристик | |||||
| FX- 101 FX- 101L | CX-102 CX-102L FX-102 FX-102L | CX-103 FX-103 FX-103L | CX-105 CX-105L FX-105 FX-105L | CX- 106 | CX- 107 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Увеличение зрительной трубы, крат, не менее | 30 | |||||
| Диаметр входного зрачка, мм, не менее | 45 | |||||
| Угловое поле зрения зрительной трубы, ... ° ...', не менее | 1 30 | |||||
| Наименьшее расстояние визирования, м, не более: | 1,3 | |||||
| Диапазон компенсации компенсатора, .', не менее: | 6 | |||||
| Пределы допускаемой погрешности оптического центрира, мм, не более: | ±1 | |||||
| Диапазон измерений: горизонтальных углов, . °: вертикальных углов наклона, . °, не менее: расстояний, не менее: - отражательный режим, 1 призма, м: - отражательная плёнка (Kodak Gray Card с коэффициентом отражения 90%), м - безотражательный режим (Kodak Gray Card с коэффициентом отражения 18%), м | от 0 до 360 от плюс 90 до минус 48 5000 500 220 | |||||
| Допускаемое СКП измерения углов, ...", не более | 1 | 2 | 3 | 5 6 | 7 | |
| Допускаемое СКП измерения расстояний, не более: - режим отражательный (измерения на призму), мм: - режим отражательный (измерения на отражающую поверхность Kodak Gray Card с коэффициентом отражения 90 %), мм: - режим безотражательный (измерения на отражающую поверхность Kodak Gray Card с коэффициентом отражения 18 %), мм | ±(2 + 2 х 10-6 х D) ±(3 + 2 х 10-6 х D) ±(3 + 2 х 10-6 х D) | |||||
| Источник электропитания: - встроенный аккумулятор BDC70, В - внешние аккумуляторы BDC60; BDC61, В | от 7,2 до 12,0 | |||||
| Диапазон рабочих температур, °С | от минус 20 до плюс 50 (для моделей с индексом L от минус 30 до плюс 50) | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Г абаритные размеры (Д х Ш х В) мм, не более | 191 х 181 х 348 | 191 х 174 х 348 | ||||
| Масса со встроенным аккумулятором, кг, не более: | 5,6 | |||||
Встроенное программное обеспечение, разработанное компанией-изготовителем, предназначено для обеспечения взаимодействия с пользователем, для получения, сохранения, обработки, индикации и экспорта измеренных величин, для импорта исходных данных. Идентификационные данные программного обеспечения представлены в таблице 2.
Таблица 2.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| CX DCPU | 1-106EN.sbc | 1-1.06EN | 9B188A32 | CRC32 |
| MAGNET Field | tpsMain.EXE | 1.0 | A26FEADD | CRC32 |
Конструктивно тахеометры электронные CX, FX имеют защиту встроенного ПО, реализованную на стадии изготовления. Программное обеспечение (ПО) также защищено от несанкционированного доступа паролями различных уровней доступа.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010. Специальных средств защиты программного обеспечения и измеренных данных не требуется.
наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус тахеометров электронных CX, FX.
Таблица 3.
| Наименование | Количество, ед. |
| Тахеометр электронный | 1 |
| Транспортировочный футляр | 1 |
| Плечевой ремень | 1 |
| Аккумуляторные батареи BDC70 | 1 |
| Зарядное устройство CDC68 с сетевым шнуром | 1 |
| Крышка на объектив | 1 |
| Бленда солнцезащитная | 1 |
| Чехол для юстировочного инструмента | 1 |
| Отвёртка | 1 |
| Кисточка для линз | 1 |
| Юстировочная шпилька | |
| Салфетка для протирки | 1 |
| Информационная табличка о лазерном излучении | 1 |
| Руководство по эксплуатации | 1 |
| Диск CD-ROM (руководство по эксплуатации) | 1 |
Дополнительное оборудование, приведённое в табл. 4, позволяет расширить возможности использования тахеометров электронных CX, FX.
Таблица 4.
| Наименование | Количество, ед. |
| Нитяной отвес | 1 |
| Цилиндрическая буссоль CP7 | 1 |
| Съёмный окуляр EL7 с увеличением 40х | 1 |
| Диагональная окулярная насадка DE27 с увеличением 30х | 1 |
| Солнцезащитный фильтр OF3A | 1 |
| Интерфейсный кабель EDC211; EDC212; DOC210 | 1 |
| Интерфейсный кабель DOC129 | 1 |
осуществляется по МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика поверки». Основное поверочное оборудование:
- универсальный коллиматорный стенд ВЕГА УКС, СКО воспроизведения горизонтальных и вертикальных углов ± 0,3";
- набор эталонных линий (линейных базисов), 1 разряд.
Методика измерений приведена в документе «Тахеометры электронные CX, FX. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тахеометрам электронным CX, FX
1. ГОСТ Р 51774 - 2001 «Тахеометры электронные. Общие технические условия».
2. ГОСТ 10529-96 «Теодолиты. Общие технические условия».
3. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
4. Техническая документация компании «Topcon Corporation», Япония.
- при осуществлении геодезической, картографической деятельности.
| Зарегистрировано поверок | 24561 |
| Поверителей | 80 |
| Актуальность данных | 21.11.2024 |
