Системы информационно-регистрирующие ИРС-1, 49710-12

Назначение

Системы информационно-регистрирующие ИРС-1 (далее по тексту - система ИРС-1) предназначены для измерений, регистрации и отображения в режиме реального времени и накопления архива результатов измерений температуры грунтов в скважинах любого типа в полевых условиях.

Описание

Принцип действия системы ИРС-1 основан на измерении и преобразовании при помощи переносных приборов (логгера или считывателя) цифровых или аналоговых сигналов от датчиков температуры, установленных в термометрических косах, в сигналы интерфейса I2C и 1-Wire для дальнейшей передачи их на персональный компьютер.

Система ИРС-1 состоит из одного или нескольких кабелей с датчиками температуры (термометрических кос) серии ТКхх в комплекте с логгером ЭТЦА и/или считывателем ЭТЦС. Система ИРС-1 имеет три исполнения:

-    ИРС-101 - состоит из термокосы ТКхх и считывателя ЭТЦС;

-    ИРС-102 - состоит из термокосы ТКхх и логгера ЭТЦА;

-    ИРС-103 - состоит из термокосы ТКхх, логгера ЭТЦА и считывателя ЭТЦС.

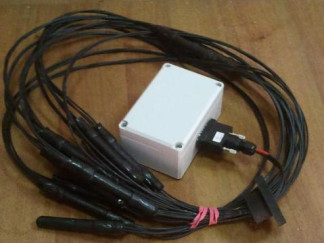

Термометрическая коса серии ТКхх представляет собой цепочку датчиков температуры, соединенных общим кабелем в гирлянду, оснащенную разъемом для подсоединения переносного считывателя или логгера. Шаг расположения датчиков температуры по длине кабеля термокосы в стандартном исполнении назначается в соответствии с п. 3.8 ГОСТ 25358-82. В качестве датчиков температуры применяются первичные преобразователи температуры с цифровым выходом или платиновые чувствительные элементы термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009. Места спаек термокосы электро- и гидроизолированы. Гидроизоляция термокосы выполнена с применением полиэтилена и термоусадочных материалов. Допускается объединение термокос в единую сеть путем их соединения в цепь параллельным способом с помощью объединительных кабелей, прилагаемых в этом случае к термокосам. Термокосы имеют исполнения, отличающиеся длиной, количеством датчиков и расстоянием между «нулевым» уровнем и разъемом.

Считыватель ЭТЦС и логгер ЭТЦА выполнены на основе микроконтроллера и предназначены для считывания измеряемых параметров с термокосы при периодическом (не стационарном) подключении к ней с последующим преобразованием их в значения температуру и сигналы интерфейса I2C и 1-Wire. Приборы выполняют обслуживание системы, позволяя получать данные измерений от сети либо от одиночных термометрических кос, накапливать их в энергонезависимой памяти и отображать информацию на жидкокристаллическом дисплее (только считыватель), а также передавать накопленные данные при соединении с персональным компьютером для их последующей обработки. Приборы обеспечивают получение следующей информации: номер объекта, серийный номер термокосы и логгера (только для логгера), порядковый номер замера, дата и время замера (только для логгера), порядковый номер датчика в термокосе, значение измеренной температуры.

Программное обеспечение

Метрологически значимое программное обеспечение (ПО) системы ИРС-1 состоит только из ПО, встроенного в логгер и считыватель системы ИРС-1, и находящегося в микроконтроллере, размещенном в неразборном корпусе логгера и считывателя, и не доступно для внешней модификации.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.

Программное обеспечение «READER» не является метрологически значимым и предназначено только для считывания и отображения в табличном и графическом виде информации из логгера и считывателя системы при соединении их с персональным компьютером.

Метрологические и технические характеристики системы ИРС-1 приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Паспорта и Руководства по эксплуатации (в правом верхнем углу) типографским способом, а также на корпус регистратора системы с помощью наклейки.

1.    Считыватель ЭТЦС в составе:

-    прибор (кол-во в соответствии с заказом);

-    аккумуляторные батареи типа LiPol;

-    сетевой адаптер;

-    кабель соединительный считывателя с термокосой/сетью;

-    кабель соединительный считывателя с ПК;

-    упаковочная тара.

2.    Логгер ЭТЦА в составе:

-    прибор (кол-во в соответствии с заказом);

-    аккумуляторные батареи типа LiPol;

-    сетевой адаптер;

-    кабель соединительный логгера с ПК;

-    упаковочная тара.

3.    Термометрическая коса TKxx в составе:

-    термометрическая коса (кол-во и исполнение в соответствии с заказом);

-    упаковочная тара.

4.    Компакт-диск для ПК с драйверами и ПО «READER»;

5.    Методика поверки - 1 экз.

6.    Руководство по эксплуатации и паспорт на систему ИРС-1 - 1 экз.

Поверка

осуществляется по документу МП 49710-12 «Системы информационно-регистрирующие ИРС-1. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС», 5 декабря 2011 г.

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000 (в комплекте с термопреобразователями сопротивления платиновыми STS100), пределы допускаемой основной погрешности: ±(0,03+ед.мл.разр) °С в диапазоне от минус 50 до плюс 400 °С;

-    термостат жидкостный прецизионный переливного типа модели ТПП-1.1, диапазон воспроизводимых температур от минус 30 до плюс 100 °С, нестабильность поддержания заданной температуры ±(0,004.0,01) °С;

-    термостат жидкостный прецизионный переливного типа модели ТПП-1.2, диапазон воспроизводимых температур от минус 60 до плюс 100 °С, нестабильность поддержания заданной температуры ±(0,004.0,01) °С.

Сведения о методиках (методах) измерений приведены в соответствующем разделе Руководства по эксплуатации и паспорта на систему ИРС-1.

Нормативные и технические документы, устанавливающие требования к системам информационно-регистрирующим ИРС-1

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 25358-82 Грунты. Метод полевого определения температуры.

ТУ 4211-001-01403119-2010. Система информационно-регистрирующая ИРС-1. Технические условия.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
