| Номер в госреестре | 49712-12 |
| Наименование СИ | Станки балансировочные |
| Обозначение типа СИ | Boxer S1150 |
| Изготовитель | "Snap-on Equipment S.r.l. a Unico Socio", Италия |
| Год регистрации | 2012 |
| Срок свидетельства | 05.05.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Станки балансировочные Boxer S1150 предназначены для измерений величины неуравновешенной массы дисбаланса и угла установки корректирующей массы в одной или двух плоскостях коррекции колес автотранспортных средств.
Принцип действия станков балансировочных Boxer S1150 основан на вычислении величины неуравновешенной массы дисбаланса и величины углового положения установки корректирующей массы, из величин сил, которые действуют на опоры вала ротора станка при вращении колеса, установленного на валу. Величины этих сил измеряются с помощью пьезоэлектрических датчиков, установленных в специальных опорах вала ротора балансировочного станка. Датчики измеряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным массам, действующим на опоры вала при возникающем дисбалансе. Произведение массы остаточного дисбаланса на расстояние равное величине эксцентриситета этой массы и определяет величину возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс, которые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной плоскости (статическая балансировка). Измерение углового положения размещения корректирующих масс на диске колеса производится с помощью оптоэлектрических датчиков, которые также устанавливаются на вал ротора станка. Обработка сигналов от всех датчиков проводится в блоке обработки. Результаты измерений и вычислений отображаются на жидкокристаллических показывающих устройствах.

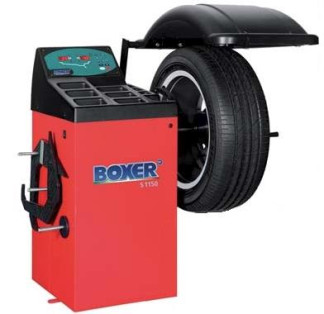

Станки балансировочные Boxer S1150 конструктивно состоят из основных частей: станины, в которой размещены: балансировочный блок (вал с зажимными приспособлениями, система измерительных датчиков и электропривод с тормозной системой); электронный блок обработки с устройством отображения измеряемой информации. К станине крепиться откидывающийся защитный кожух, выполняющий функции элемента безопасности и автомата выключения электродвигателя станка. Перед началом процесса балансировки колесо закрепляется на валу станка с помощью фланца и прижимной гайки. Центрирование колеса относительно вала производится путем его посадки на центральное отверстие диска через переходные конусы различного диаметра, либо через специальные планшайбы. Планшайба центрируется и жестко крепится на валу ротора станка. Колесо на планшайбе крепится по штатным отверстиям диска, предназначенным для крепления колеса на ступице тормозного диска автомобиля. Прижимная гайка имеет ручной привод для крепления колеса на валу шпинделя станка. Измерение положения левой плоскости коррекции при динамической балансировке и плоскости коррекции при статической балансировке проводится с помощью встроенной механической линейки. Остановка вращения колеса после завершения измерительного цикла проводится автоматически, с помощью электромагнитного тормозного приспособления. Временной момент срабатывания тормозного приспособления задается датчиками измерения углового положения корректирующих масс.
Станки балансировочные Boxer S1150 предназначены для балансировки колес автомобилей, легких грузовиков и мотоциклов. Информация, получаемая в процессе измерений, отображается на буквенно-цифровом жидкокристаллическом дисплее.
Для ограничения доступа к определённым частям станков в целях несанкционированной настройки и вмешательства производится пломбирование винтов блока предварительного усилителя тензометрической системы внутри корпуса станков.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений величины неуравновешенной массы дисбаланса, г | 0-200 |
| Пределы допускаемой относительной погрешности измерений величины неуравновешенной массы дисбаланса, % | ±3 |
| Пределы допускаемой абсолютной погрешности измерений угла установки корректирующей массы, ... ° | ±3 |
| Диаметр диска балансируемого колеса, мм | 305-560 |
| Ширина диска балансируемого колеса, мм | 76-407 |
| Максимальная масса балансируемого колеса, кг | 65 |
| Г абаритные размеры (ДхШхВ), не более, мм | 1111x1036x1633 |
| Масса станка, не более, кг | 70 |
| Диапазон рабочих температур, °С | 0 - 5 о |
| Требования по электропитанию | |
| Требования по электропитанию: трехпроводная однофазная сеть переменного тока - напряжение, В - частота, Гц | 220+10% 220-15% 50±1 |
| Мощность, потребляемая от сети, не более, Вт | 500 |
наносится на корпус станков балансировочных Boxer S1150 методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
- станок балансировочный 1 штука;
- комплект зажимных и установочных
приспособлений и принадлежностей 1 комплект;
- руководство по эксплуатации 1 экземпляр.
осуществляется по МИ 2977-06 «ГСИ. Станки для балансировки колес легковых автомобилей и микроавтобусов. Общие требования к методикам поверки».
Перечень основных средств поверки (эталонов), применяемых для поверки:
- весы лабораторные по ГОСТ 24104, наибольший предел взвешивания 1,2 кг, класс
точности - высокий;
- ротор контрольный;
- контрольные грузы массой 20 г, 100 г, 160 г, 200 г;
- линейка измерительная металлическая (0 - 500 мм), ПГ ±0,2мм, ГОСТ 427-75.
Методика выполнения измерений приведена в документе «Станки балансировочные Boxer S1150. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к станкам балансировочным Boxer S1150
1. ГОСТ 20076-2007. «Вибрация. Станки балансировочные. Характеристики и методы их проверки»;
2. ГОСТ 19534-74. «Балансировка вращающихся тел. Термины»;
3. Техническая документация «Snap-on Equipment S.r.l. a Unico Socio», Италия.
- для применения вне сферы государственного регулирования обеспечения единства измерений.
