| Номер в госреестре | 49715-12 |
| Наименование СИ | Стенды измерительные |
| Обозначение типа СИ | Bilanmatic 46600, Bilanmatic 49900, Bilanmatic 49920, Bilanmatic 52200 |
| Изготовитель | "ACTIA MULLER", Франция |
| Год регистрации | 2012 |
| Срок свидетельства | 05.05.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Стенды измерительные Bilanmatic 46600, Bilanmatic 49900, Bilanmatic 49920, Bilanmatic 52200 предназначены для измерений статической нагрузки на колеса и ось легковых автомобилей с максимальной нагрузкой на ось до 30 кН и оценке по формируемым амплитудно-частотным характеристикам качества работы амортизаторов, без их снятия с автомобиля.
Измерения статической нагрузки на колесо и ось происходят на силоизмерительных платформах (их две - по числу колес оси автомобиля), снабженных тензорезисторными измерительными датчиками. В процессе измерения автомобиль накатывается на силоизмерительные платформы последовательно передней и задней осью. Электрические сигналы с тензорезисторных датчиков поступают для обработки на центральный процессор. Результаты измерений используются в процессе динамической диагностики подвески и амортизаторов автомобиля. На экран монитора приборной стойки в режиме индикации выводится амплитудно-частотная характеристика затухающих колебаний подвески автомобиля.
Конструктивно стенды измерительные Bilanmatic 46600 и Bilanmatic 52200 представляют моноблок с двумя силоизмерительными платформами, устанавливаемый в станину, закрепляемую в полу диагностического центра. Стенды измерительные Bilanmatic 49900 и Bilanmatic 49920 конструктивно выполнены в виде двух блоков каждом из которых размещена силоизмерительная платформа. Блоки устанавливаются в цельные или две раздельные станины, закрепляемых в полу диагностического центра, либо устанавливаются напольно.
Система обработки измерительной информации, система управления и персональный компьютер размещаются в выносной приборной стойке.

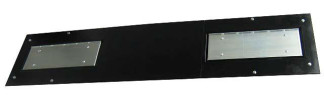

Общий вид стендов измерительных Bilanmatic 46600, Bilanmatic 49900, Bilanmatic 49920, Bilanmatic 52200
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование предварительных усилителей тензометрических измерительных датчиков, задней крышки приборной стойки, а также корпуса персонального компьютера, находящегося внутри приборной стойки.
| Наименование характеристики | Значение характеристики | |
| Модель | 46600, 52200 | 49900, 49920 |
| Конструктивное исполнение | моноблок | Моноблок / библок |
| Диапазон измерений статической нагрузки на колесо автомобиля, Н | 900-15000 | 900-15000 |
| Пределы относительной погрешности измерений статической нагрузки на колесо автомобиля, %, не более: | ±3 | ±3 |
| Максимальная величина хода пластин, мм | 6 | 6 |
| Максимальная нагрузка на ось автомобиля, кг | 3000 (4000) | 3000(4000) |
| Г абаритные размеры, не более, мм | 2350х620х280 | 2350х620х280 (850х620х280) |
| Масса, не более, кг | 300 | 300 (2х160) |
| Рабочий диапазон температур, °С | 0 - 40 | 0 - 40 |
| Требования по электропитанию | ||
| Напряжение | 3х220/380 В | 3х220/380 В |
| Частота | 50 Гц | 50 Гц |
Идентификационные данные программного обеспечения
Программное обеспечение служит для управления функциями стендов, обработки полученных данных, а также для хранения и вывода результатов измерений.
Операционная программная система для всех моделей стендов измерительных Bilanmatic 46600, Bilanmatic 49900, Bilanmatic 49920, Bilanmatic 52200 - Windows XP ._
| Наименование программного обеспечения | Идентификацио нное наименование программного обеспечения | Номер версии (идентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового «идентификатора» |
| Bilanmatic 10000 Mux Bilanmatic 20000 | BM 10000 BM 20000 | 2.2.17.0 1.2.0.0 | 67DD 3530 67DD 3530 | Checksum-16 Checksum-16 |
Программное обеспечение зарегистрировано как интеллектуальная собственность фирмы «ACTIA MULLER» и защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
наносится на приборную стойку стендов измерительных Bilanmatic 46600, Bilanmatic 49900, Bilanmatic 49920, Bilanmatic 52200 методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
- стенд измерительный Bilanmatic 46600, Bilanmatic 49900, Bilanmatic 49920, Bilanmatic 52200 в комплекте;
- комплект принадлежностей и приспособлений;
- руководство по эксплуатации;
- методика поверки.
осуществляется в соответствии МП АПМ 43-11 «Стенды измерительные Bilanmatic 46600, Bilanmatic 49900, Bilanmatic 49920, Bilanmatic 52200. Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс - М».
Перечень основных средств поверки (эталонов), применяемых для поверки:
| № п/п | Наименование и тип средства поверки | Основные технические характеристики |
| 1. | Эталонные грузы четвертого разряда (M1) по ГОСТ 7328-2001 | 20 кг - 70 шт., 10 кг - 1 шт. |
Методика выполнения измерений приведена в документе «Стенды измерительные Bilanmatic 46600, Bilanmatic 49900, Bilanmatic 49920, Bilanmatic 52200. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к стендам измерительным Bilanmatic 46600, Bilanmatic 49900, Bilanmatic 49920, Bilanmatic 52200
1. «Технический регламент о безопасности колесных транспортных средств», утвержденный постановлением Правительства РФ от 10 сентября 2009 г. № 720;
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
