Термометры цифровые портативные Вапан, 49717-12

Назначение

Термометры цифровые портативные «Вапан» предназначены для измерения температуры неагрессивных сред, находящихся в газообразном, жидком, сыпучем, пастообразном или полутвердом состояниях.

Описание

Термометры цифровые портативные «Вапан» состоят из измерительного блока ТЦ 00.000 ИБ и термодатчика с кабелем соединения с измерительным блоком.

Термометр цифровой портативный «Вапан» имеет 4 модификации:

-    ТЦ 00.001 с универсальным термодатчиком ТЦ 00.001 ТД;

-    ТЦ 00.002 с малым термодатчиком ТЦ 00.002 ТД;

-    ТЦ 00.003 со средним термодатчиком ТЦ 00.003 ТД;

-    ТЦ 00.004 с большим термодатчиком ТЦ 00.004 ТД.

Принцип действия термометра цифрового портативного «Вапан» основан на использовании зависимости сопротивления термочувствительного элемента от температуры. Этот элемент включен в одно из плечей моста схемы измерительного блока. Мост сбалансирован в точке 0 °С. При отклонении измеряемой температуры от 0 °С в ту или иную сторону возникает дисбаланс моста. Сигнал дисбаланса поступает на вход аналого-цифрового преобразователя. Выходы преобразователя соединены с жидкокристаллическим индикатором, отображающим значения измеряемой температуры. Питание моста осуществляется от стабилизированного источника питания.

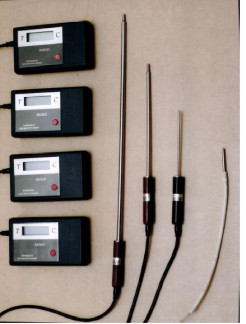

Внешний вид термометра цифрового портативного «Вапан» представлен на рисунке 1.

Диапазон измеряемых температур, °С    от минус 40 до 180

Дискретность отсчета, °С    0,1 Пределы основной абсолютной погрешности, °С:

-    в диапазоне от минус 40 до 100 °С вкл.    ±0,5

-    в диапазоне свыше 100 до 180 °С    ±1,0

Пределы дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха в пределах от минус 10 до 15 °С и от 25 до 40 °С, °С:

-    в диапазоне от минус 40 до 100 °С вкл.    ±0,3

-    в диапазоне свыше 100 до 180 °С    ±0,7 Показатель тепловой инерции (в перемешиваемой жидкости), с, не более:

-    для универсального термодатчика    15

-    для остальных типов термодатчика    10 Потребляемая мощность, Вт, не более    0,04 Габаритные размеры измерительного блока, мм, не более:

-    длина    112

-    ширина    68

-    высота    28 Масса измерительного блока, кг, не более    0,18 Габаритные размеры термодатчиков приведены в табл. 1

Таблица 1

Длина кабеля для соединения термодатчика с измерительным блоком, м, не менее:

-    для универсального термодатчика    1,6

-    для остальных типов термодатчика    1,2 Показатели надежности:

-    средняя наработка на отказ, ч, не менее    17000

-    средний срок службы, лет, не менее    8

-    среднее время восстановления, ч, не более    2 Условия эксплуатации:

-    температура окружающего воздуха, °С    от минус 10 до 40

-    относительная влажность при температуре 35 °С, %    до 95

-    атмосферное давление, кПа    от 66 до 106,7

Знак утверждения типа

наносится типографским методом на эксплуатационную документацию и методом шелкогра-фии на лицевую панель термометра цифрового портативного «Вапан».

Комплектность

осуществляется в соответствии с методикой поверки ТЦ 00.000 МП «Термометр цифровой портативный «Вапан». Методика поверки», утвержденной ГЦИ СИ ФБУ «Тест-С.-Петер-бург» 09.02.2012 г.

Перечень эталонов, применяемых при поверке:

-    криостат КВ-23-1, диапазон температур от минус 80 до 0 °С, СКО ±0,01 °С;

-    термостат нулевой ТН-12, поддерживаемая температура 0 °С, СКО ±0,02 °С;

-    термостат паровой ТП-2, поддерживаемая температура 100 °С, СКР ±0,02 °С;

-    термостат переливной прецизионный ТПП-1.3, диапазон температур от 5 до 50 °С, СКО ±0,02 °С;

-    термостат регулируемый ТР-1М-300, диапазон температур от 40 до 200 °С, СКО ±0,05 °С;

-    платиновый термометр сопротивления ПТС-10, 77 - 273,16 К, 1 разряд;

-    термометр ртутный стеклянный лабораторный ТЛ-4, 0 - 55 °С, 2 разряд; 50 - 100 °С,

2 разряд; 100 - 150 °С, 2 разряд; 150 - 200 °С, 2 разряд.

Сведения о методах измерений

Методика измерений изложена в разделе 2 Руководства по эксплуатации (РЭ).

Нормативные и технические документы, устанавливающие требования к термометру цифровому портативному «Вапан»

1.    ГОСТ 8.558-93 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры».

2.    ТУ 4211-001-0170760510-2011 «Термометр цифровой портативный «Вапан». Технические условия».

3.    ТЦ 00.000 МП «Термометр цифровой портативный «Вапан». Методика поверки», утвержденная ФБУ «Тест-С.-Петербург».

Рекомендации к применению

-    выполнение работ по оценке соответствия промышленной продукции, а также иных объектов, установленным законодательством РФ обязательным требованиям.
