| Номер в госреестре | 49719-12 |
| Наименование СИ | Тепловизоры |
| Обозначение типа СИ | KT-160, KT-160A |
| Изготовитель | "Sonel S.A.", Польша |
| Год регистрации | 2012 |
| Срок свидетельства | 05.05.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Тепловизоры КТ-160, КТ-160А предназначены для дистанционного неконтактного измерения пространственного распределения температуры поверхностей объектов по их собственному тепловому излучению и отображения этого распределения на экране ЖК-дисплея.
Принцип действия
От каждого нагретого тела исходит инфракрасное (тепловое) электромагнитное излучение, интенсивность и спектр которого зависят от свойств тела и его температуры.

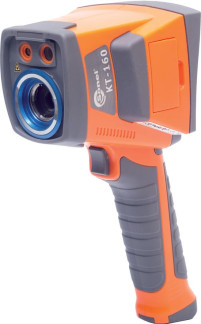

Тепловизоры КТ-160, КТ-160А (рис. 1) являются оптико-электронными измерительными приборами, которые улавливают излучение объекта и через оптическую систему фокусируют на приёмник, представляющий собой неохлаждаемый микроболометр. Далее полученный сигнал, посредством электронного блока измерения, регистрации и математической обработки, оцифровывается и отображается на дисплее тепловизоров КТ-160, КТ-160А.
Так возникает спектрозональная картина (термограмма), отображающая распределение температуры на поверхности объекта или на границе разделения различных сред. Размеры отображаемой поверхности объекта определяются угловым полем зрения тепловизора. Тепловизоры КТ-160, КТ-160А оборудованы ЖК дисплеем с размером по диагонали 3,6 дюйма (9,1 см) и встроенной видеокамерой.
В тепловизорах КТ-160, КТ-160А предусмотрена возможность установки значения из-лучательной способности объекта.
Корпус состоит из двух частей соединенных пластиковыми защелками. Во избежание несанкционированного вскрытия, стык двух частей корпуса защищен разрушающейся при вскрытии наклейкой.
Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изготовлении прибора и не имеющее возможности считывания и модификации, отображено в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| КТ-160 | КТ-160 | Х.ХХ.ХХ.14.1. 250 E4* | 6F 12 | CRC 16 |
| КТ-160А | КТ-160А | Х. ХХ.ХХ.17.1. 350 E4* | DA 8E | CRC 16 |
| * - Х.ХХ.ХХ - метрологически не значимая часть | ПО; | |||
* - 14.1. 250 E4 - метрологически значимая часть ПО;
* - 17.1. 350 E4 - метрологически значимая часть ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- А по МИ 3286-2010.
Внешнее ПО, устанавливаемое на ПК, не является метрологически значимым и предназначено для подключения тепловизоров к ПК с целью копирования термограмм, визуализации, сохранения и обработки.
Метрологические и технические характеристики тепловизоров КТ-160, КТ-160А приведены в таблице 2.
Таблица 2
| Характеристика | КТ-160 | КТ-160А |
| Диапазон измеряемых температур, °С | от - 20 до + 250 | от - 20 до + 350 |
| Пределы допускаемой погрешности: - абсолютной - относительной | ± 2 °С до 100 °С ± 2 % свыше 100 °С | |
| Спектральный диапазон | от 8 до 14 мкм | |
| У гол поля зрения | 20,6° х 15,5° | |
| Температурная чувствительность при 30 °С, не более | 0,1 °С | |
| Тип детектора | Неохлаждаемый FPA микроболометр (160^120 пикселей, 25мкм) | |
| Минимальное фокусное расстояние, мм | 11 | |
| Спектральный диапазон, мкм | 8 - 14 | |
| Коэффициент излучения | 0,01 - 1 (с шагом 0,01) | |
| Электропитание | Аккумуляторная батарея 9 В | |
| Г абаритные размеры, мм | 111 х 124 х 240 | |
| Масса с аккумулятором, кг | 0,73 | |
| Температура эксплуатации, °С | от - 10 до + 50 | |
| Температура хранения, °С | от - 20 до + 60 | |
| Относительная влажность, % | от 10 до 95 | |
Знак утверждения типа наносится типографским способом на титульный лист руководств по эксплуатации и в виде наклейки на корпус тепловизоров КТ-160, КТ-160А.
Комплектность средства измерения приведена в таблице 3. Таблица 3
| Наименование | Кол-во |
| Тепловизор | 1 |
| Руководство по эксплуатации | 1 |
| CD с программным обеспечением | 1 |
| Аккумуляторная батарея АА NIMN | 12 |
| Карта памяти SD 2 Гб | 1 |
| Футляр пластиковый LL3 | 1 |
| Футляр M7 | 1 |
| Зарядное устройство для аккумуляторов Z8, модель PSA18R-120P | 1 |
| Кабель USB Mini | 1 |
| Видеокабель | 1 |
| Ремень для фиксации на руке | 1 |
| Набор для обслуживания оптических элементов | 1 |
| Крышка объектива защитная | 1 |
| Внешнее устройство чтения карт памяти, USB кабель | 1 |
| Методика поверки | 1 |
осуществляется в соответствии с документом «Тепловизоры КТ-160, КТ-160А. Методика поверки» МП-РТ-1600-2011, утверждённым ГЦИ СИ ФГУ «Ростест-Москва» 29.08.11г.
Основные средства поверки приведены в таблице 4. Таблица 4
| Наименование средств измерений | Характеристики |
| Излучатель - протяжённое чёрное тело ПЧТ 540/40/100 | 2 разряд, диапазон от 30 до 95 °С |
| Источник излучения в виде модели черного тела М340 | 2 разряд, диапазон от - 20 до + 150 °С |
| Источник излучения в виде модели черного тела М315Х | 2 разряд, диапазон от 30 до 600 °С |
Сведения о методах измерений содержатся в руководстве по эксплуатации: КТ-160-001/11-РЭ «Тепловизоры КТ-160, КТ-160А. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к тепловизорам КТ-160, КТ-160А.
1 ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
3 Техническая документация фирмы изготовителя «Sonel S.A.»
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
