Системы контроля параметров бурения (СКПБ) infoDRILL, 49724-12

Назначение

Системы контроля параметров бурения (СКПБ) infoDRILL (далее - системы) предназначены для измерений и контроля в реальном масштабе времени параметров процесса бурения, представленных в табл. 2, выполнения функций сигнализации и противоаварийной защиты, сбора данных, обработки, отображения и хранения информации о состоянии технологических параметров.

Описание

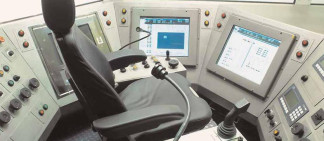

Основными составными частями системы являются: первичные преобразователи, комплекс информационно-измерительный системы контроля параметров бурения infoDRILL (Госреестр № 44480-10), взрывозащищенные мониторы и устройства ввода, установленные в кабине бурильщика, индустриальный сервер как платформа для визуализации и архивирования данных, удаленная рабочая станция бурового мастера и программное обеспечение infoDRILL, работающее в операционной среде Microsoft Windows.

Конструктивно сервер, монитор сервера, и комплекс информационно-измерительный системы контроля параметров бурения infoDRILL располагаются во взрывобезопасной зоне и размещаются в металлическом шкафу, закрывающимся дверью и снабженным освещением, термостатом и вентилятором обдува, которые поддерживают заданную температуру.

Системы функционируют в режиме реального времени с передачей информации по проводным линиям связи, MODBUS - каналам и по интерфейсу Ethernet.

Принцип действия системы основан на передаче информации с датчиков через «Комплекс информационно-измерительный системы контроля параметров бурения infoDRILL» на сервер, где данные о процессе бурения обрабатываются, архивируются, визуализируются и передаются в виде мнемосхем на мониторы пульта бурильщика. Отображение информации на мнемосхемах осуществляется с помощью круговых и линейных шкал, цифровых табло, временных диаграмм, активных технологических схем.

Система выполняет следующие основные и сервисные функции:

-    измерений и индикации: уровня бурового раствора в циркуляционных емкостях и доливочной емкости, расхода бурового раствора в нагнетательной линии и выходящего из скважины, числа ходов бурового насоса, давления бурового раствора в затрубном пространстве, давления нагнетания бурового раствора в стояке, положения талевого блока относительно стола ротора, скорости перемещения талевого блока, веса на крюке, крутящего момента трубного ключа, на роторе и на системе верхнего привода, частоты вращения ротора и системы верхнего привода;

-    вычисления и индикации: активного объема бурового раствора, суммарного объема бурового раствора и его изменения, глубины скважины, положения долота над забоем, скорости проходки пород в процессе бурения, нагрузки на долото;

-    индикации: состояния буровых насосов, временных графиков динамики буровых процессов, сообщений о сбоях в оборудовании буровой установки;

-    контроля выхода технологических параметров за установленные пользователем пределы со звуковой сигнализацией и сигнализацией этих событий на экране;

-    регистрации и архивации в базе данных всех основных параметров и событий в процессе бурения;

-    документирования результатов процесса бурения в цифровом и графическом виде, включая вывод различных технологических отчетов на принтер для распечатывания.

Программное обеспечение

Система имеет встроенное программное обеспечение (ПО) InfoDRILL. Встроенное ПО реализовано аппаратно и является метрологически значимым.

Вклад ПО InfoDRILL в суммарную погрешность системы незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с погрешностью системы.

Для защиты метрологических характеристик от несанкционированного доступа и изменений (корректировок), предусмотрен многоступенчатый доступ к текущим данным и параметрам настройки системы (механические замки, электронные ключи, индивидуальные пароли и программные средства для защиты файлов и баз данных).

Система соответствует уровню «С» защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.

Идентификационные данные метрологически значимой части программного обеспече-

ния infoDRILL приведены в таблице 1. Таблица 1.

*- Диапазоны измерения в соответствии с заказом системы.

**- Допускается комплектация системы датчиками другого типа, обеспечивающими заданные метрологические характеристики и внесенными в Госреестр.

Основные технические характеристики:

Стрелочные цифровые указатели и цифровые табло на экране монитора пульта бурильщика:

-    цена деления шкал, % от наибольшего предела измерений

-    вариация показаний, % от наибольшего предела измерений Периодичность опроса датчиков, раз/с

Время опроса, мс

Периодичность вывода измерительной информации на экран монитора пульта станции бурильщика, мс Время прогрева системы, мин, не менее Диапазон рабочих температур станции InfoDRILL, °С Диапазон рабочих температур измерительных каналов, °С Электрические параметры аналоговых входов системы:

-    сила постоянного тока, мА

-    внутреннее сопротивление источника входного сигнала при измерении тока, Ом, не более

-    напряжение постоянного тока, В Напряжение питания системы

не хуже 0,5 не хуже 0,5

1,5

10

500

20

от 5 до 40 от минус 45 до 50

от 4 до 20 250

от 0 до10 24 В постоянного тока от ИБП, 220 В ± 10 %, 50 Гц ± 2 %

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом и на маркировочную табличку шкафа системы методом трафаретной печати со слоем защитного покрытия.

Комплектность

Система контроля параметров бурения (СКПБ) infoDRILL. (в сборе)1    1 компл.

Шкаф системы InfoDRILL    1 шт.

Монитор для пульта бурильщика    1 шт.

Эксплуатационная документация    1 экз.

Паспорт    1 экз.

Методика поверки    1 экз.

Рекомендации к применению

- «осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта».
