| Номер в госреестре | 49735-12 |
| Наименование СИ | Измерители и регистраторы аналоговых напряжений |
| Обозначение типа СИ | УРАН-ИНТЕЛЕКОН |
| Изготовитель | ООО "Горизонт", г.Екатеринбург |
| Год регистрации | 2012 |
| Срок свидетельства | 05.05.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители и регистраторы аналоговых напряжений УРАН-ИНТЕЛЕКОН (далее -измерители) предназначены для измерения и регистрации напряжений произвольной формы по 14 каналам с привязкой к текущему времени для последующего анализа с помощью персонального компьютера (далее - ПК).
Принцип действия измерителей основан на преобразовании напряжений в цифровой сигнал и записи обработанных микроконвертором данных в энергонезависимую память (далее
- ЭНЗУ) с привязкой к реальному времени. Данные, хранимые в ЭНЗУ, могут быть переданы в ПК по интерфейсу RS-232 или RS-485 и обработаны с помощью прилагаемого программного обеспечения, также имеется возможность передачи текущих значений каналов в реальном времени в режиме осциллографа.
Конструктивно измеритель представляет собой прямоугольный металлический корпус с кнопочной клавиатурой и световой индикацией. Внутри корпуса установлены печатные платы с радиоэлементами и батарейный отсек. Для связи с ПК по интерфейсу RS-232 имеется кабель. Предусмотрена возможность для подключения датчиков.
Климатическое исполнение УРАН - У категории размещения 3.1 по ГОСТ 15150. Степень защиты 1Р40 по ГОСТ 14254.

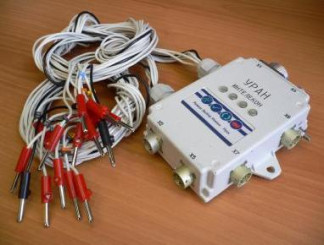

Общий вид измерителей представлен на рисунке 1.
Идентификационные данные программного обеспечения, используемые для передачи данных с измерителя на внешние устройства, указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения_
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| URAN 2 83 | URAN 2 83.exe | 2.83 | 0х6396 | CRC16 |
Уровень защиты программного обеспечения измерителей от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
| Наименование характеристик | Значение характеристик |
| Количество регистрируемых каналов, шт. | 14 |
| Диапазоны измерения напряжения, В | ±0,1; ±1,0; ±5; ±6; ±10; ±100; ±500; ±1000 |
| Цена единицы наименьшего разряда, мВ (для указанных диапазонов измерения, соответственно) | 0,05; 0,5; 2,5; 3; 5; 50; 250; 500 |
| Пределы допускаемой основной абсолютной погрешности (До), В | Д0 = ± 0,015UK, где UK - верхний предел диапазона измерений, В А0 = ± 0,05ик (для диапазона измерений напряжения ±0,1 В) |
| Предел допускаемой дополнительной абсолютной погрешности за счет изменения температуры окружающего воздуха от нормальной на каждые 10 °С (А), В, не более | Д = 0,5Д0 |
| Минимальный дискрет времени измерения одним каналом входных сигналов, мкс, не более | 20 |
| Максимальное время регистрации входных сигналов одним каналом, с, не менее | 110 |
| Полоса пропускания входных сигналов, кГц, не менее: - для каналов 1- 3 - для каналов 4 - 6, 8 - 14 | 50 5 |
| Потребляемая мощность, Вт, не более | 3 |
| Габаритные размеры без проводов (длина х ширина х высота), мм, не более | 150 х 130 х 40 |
| Масса, кг, не более | 0,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - переменное напряжение питания частоты (50-1000) Гц, В - постоянное напряжение питания, В - внутренний источник питания (6 элементов ААА), В - внешняя аккумуляторная батарея напряжением, В | от минус 40 до 70 от 90 до 260 от 36 до 300 от 6 до 15 от 6 до 15 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не более | 10 |
наносится на титульные листы руководства по эксплуатации и паспорт типографским способом и на корпус измерителя способом наклейки.
| Наименование | Обозначение | Кол-во | Примечание |
| Измеритель и регистратор аналоговых напряжений УРАН-ИНТЕЛЕКОН | АВМЮ.411116.012 | 1 | В соответствии с заказом |
| Паспорт | АВМЮ.411116.012 ПС | 1 | |
| Руководство по эксплуатации | АВМЮ.411116.012 РЭ | 1 | Одно на десять штук при поставке в один адрес и на диске CD-R |
| Кабель интерфейса RS-232 | Кабель удлинитель COM порта DB9/ОНЦ-БС-10/14 | 1 | |
| Кабель питания | - | 1 | |
| Программное обеспечение для работы с компьютером | URAN xxx.exe | 1 | На диске CD-R |
| Соединители Х6, Х7 для кабелей | 0НЦ-БС-2-10/14-Р12-1-В | 2 | В соответствии с заказом |
| Токовые клещи КЭИ-М (г. Истра) | 46.ПИГН.411521.020 | В соответствии с заказом |
| Наименование | Обозначение | Кол-во | Примечание |
| Методика поверки | МП 21-221-2011 | 1 | Одна на десять штук при поставке в один адрес и на диске CD-R |
| Кабель - вставка для адаптеров и токовых клещей | АВМЮ. | В соответствии с заказом | |
| Адаптер аналоговой гальванической развязки | АВМЮ.411521.001 | В соответствии с заказом |
осуществляется по документу МП 21-221-2011 «ГСИ. Измеритель и регистратор аналоговых напряжений УРАН-ИНТЕЛЕКОН. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г. Эталоны, применяемые при поверке:
- прибор для поверки вольтметров В1-12. Диапазон выходных напряжений от 10 мкВ до 1000 В. Погрешность ± 0,005 %.
Методика измерений входит в состав руководства по эксплуатации «Измеритель и регистратор аналоговых напряжений УРАН-ИНТЕЛЕКОН. Руководство по эксплуатации. АВМЮ.411116.012 РЭ».
Нормативные и технические документы, устанавливающие требования к измерителям и регистраторам аналоговых напряжений УРАН-ИНТЕЛЕКОН
1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений по
стоянного электрического напряжения и электродвижущей силы
2 ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения,
тока, сопротивления. Общие технические требования и методы испытаний
3 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
4 ТУ АВМЮ.411116.012 Измеритель и регистратор аналоговых напряжений
УРАН-ИНТЕЛЕКОН. Технические условия
Вне сферы государственного регулирования обеспечения единства измерений.
