Амперметры щитовые аналоговые со сменными шкалами AMP, 49736-12

Назначение

Амперметры щитовые аналоговые со сменными шкалами AMP (далее - амперметры AMP) предназначены для измерения действующего значения силы переменного тока промышленной частоты в различных областях промышленности.

Описание

Амперметры АМР являются приборами электромагнитной системы. Принцип действия таких приборов заключается во взаимодействии магнитного поля катушки с подвижным ферромагнитным сердечником, к которому закреплен стрелочный указатель. Градуировка шкалы соответствует среднеквадратическим (действующим) значениям силы переменного тока.

Конструктивно приборы выполнены в прямоугольном пластмассовом корпусе, на лицевой панели которого расположены шкала и стрелочный указатель. Кроме того, на передней панели прибора расположен винт (шлиц) корректора, с помощью которого можно установить указатель прибора на нулевую отметку шкалы при отключенных цепях измерения тока. Угол перемещения указателя составляет 90°.На задней панели прибора расположены клеммы для подключения измеряемого тока.

Угол отклонения от вертикали при работе прибора - не более 30°.

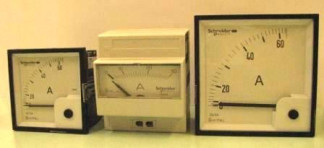

В зависимости от размеров корпуса выпускаются 3 варианта исполнения амперметров AMP - AMP 72 х 72, AMP 96 x 96 и AMP DIN, и имеют модификации 16003, 16004, 16029, 16030, 16073 и 16074.

Приборы предназначены как для прямого подключения, так и для работы с трансформаторами тока (далее - ТТ) типа TI фирмы Schneider Electric Industries SAS, а также других производителей, с выходным током 5 А.

Амперметры AMP предназначены для работы при температуре окружающего воздуха от минус 25 до плюс 50 °С при относительной влажности воздуха до 95 % (без конденсации влаги).

Рис. 2. Место пломбирования Метрологические и технические характеристики

1 Основные метрологические и технические характеристики приведены в таблице 1. Таблица 1

2    Условия эксплуатации амперметров AMP:

Нормальные условия эксплуатации приборов:

-    температура окружающего воздуха, °С    20 ± 5;

-    относительная влажность воздуха, %    30 - 80;

-    атмосферное давление, кПа (мм рт. ст.)    98 - 106 (735 - 795); Рабочие условия эксплуатации приборов:

-    температура окружающего воздуха, °С    25 - 50;

-    относительная влажность воздуха при

температуре окружающего воздуха 40оС, %, не более    95;

-    атмосферное давление, кПа (мм рт. ст.)    84 - 106,7 (630 - 800).

3    Средняя наработка на отказ, ч, не менее    50000;

Лист № 3 всего листов 5

4 Виды сменных шкал в зависимости от используемых ТТ и применения их в соответствующих приборах приведен в таблице 2.

Таблица 2

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель амперметра AMP методом сеткографии.

Комплектность

В комплект поставки амперметров AMP входят:

Поверка

осуществляется в соответствии с методикой поверки МП-2201-0021-2011 «Амперметры щитовые аналоговые со сменными шкалами АМР. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 01 декабря 2011 года.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Амперметры щитовые аналоговые со сменными шкалами АМР. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к амперметрам щитовым аналоговым со сменными шкалами АМР

1.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2.    ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей».

3.    Техническая документация фирмы изготовителя.

Лист № 5 всего листов 5

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
