Вольтметры щитовые цифровые VLT DIGITAL, 49738-12

Назначение

Вольтметр щитовой цифровой VLT DIGITAL (далее - вольтметр VLT DIGITAL) предназначен для измерения действующего значения напряжения переменного тока промышленной частоты в различных областях промышленности.

Описание

Принцип действия вольтметра VLT DIGITAL основан на аналогово-цифровом преобразовании мгновенных значений измеряемого сигнала в действующие значения с отображением их на трехразрядном светодиодном дисплее. Корпус прибора выполнен из пластика с расположением дисплея на лицевой стороне, измерительные клеммы и клеммы питания находятся в верхней части прибора. На задней части вольтметра VLT DIGITAL имеется крепеж для монтажа на DIN-рейку.

Вольтметр VLT DIGITAL предназначен для работы при температуре окружающего воздуха от минус 25 до плюс 50 °С при относительной влажности воздуха до 95 % (без конденсации влаги).

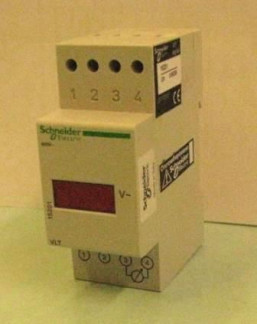

Внешний вид вольтметра VLT DIGITAL представлен на рис. 1:

Рис. 2. Место пломбирования Метрологические и технические характеристики

1    Питание осуществляется напряжением переменного тока:

Напряжение, В:

230±23;

50 ± 0,5;

3;

0,5 + 1;

2,5;

0 - 600 В;

4;

50 - 60;

2;

0,3;

высота 87, ширина 36, глубина 65.

Частота, Гц:

2    Количество разрядов светодиодного дисплея:

3    Приведенная погрешность, (% от полной шкалы +

единица младшего разряда), не превышает:

4    Потребляемая мощность, В • А, не более

5    Диапазон измерений напряжения, В

6    Нижний предел измерения, % от номинального

напряжения, не менее

7    Частотный диапазон, Гц

8    Входное сопротивление, МОм, не менее:

9    Масса, кг, не более

10    Г абаритные размеры, мм, не более

11    Условия эксплуатации вольтметров VLT DIGITAL:

Нормальные условия эксплуатации приборов:

-    температура окружающего воздуха, °С

20 ± 5;

30 - 80;

98 - 106 (735 - 795); 25 - 50;

95;

84 - 106,7 (630 - 800). 50000;

-    относительная влажность воздуха, %

-    атмосферное давление, кПа (мм рт. ст.)

Рабочие условия эксплуатации приборов:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре окружающего воздуха 40оС, %, не более

-    атмосферное давление, кПа (мм рт. ст.)

12    Средняя наработка на отказ, ч, не менее

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель вольтметра VLT DIGITAL методом сеткографии.

Комплектность

В комплект поставки вольтметра VLT DIGITAL входят:

-    вольтметр    1 шт.;

-    руководство по эксплуатации    1 шт.;

-    паспорт    1 шт.;

-    упаковочная коробка    1 шт.;

-    Методика поверки МП-2201-0023-2011    1 шт. Поверка

осуществляется по методике поверки МП-2201-0023-2011 «Вольтметры щитовые цифровые VLT DIGITAL. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 01 декабря 2011 года.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Вольтметры щитовые цифровые VLT DIGITAL. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к вольтметрам щитовым цифровым VLT DIGITAL

1.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2.    ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».

3.    Техническая документация фирмы изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
