Калибраторы напряжения и тока искробезопасные КНТИ-40.00.00, 49740-12

Назначение

Калибраторы напряжения и тока искробезопасные КНТИ-40.00.00 предназначены для формирования калибровочного сигнала при тестировании искробезопасных аналоговых измерительных каналов.

Описание

Принцип действия калибраторов напряжения и тока основан на создании калибровочного сигнала, который осуществляется при помощи двух органов управления - двухпозиционным переключателем и потенциометром, рукоятки которых выведены на лицевую панель нижней камеры электронного блока. При помощи переключателя производится выбор типа выходного сигнала (ток или напряжение), индицируемого свечением соответствующего светодиода на лицевой панели, а при помощи потенциометра устанавливается его выходное значение, по показаниям четырехзарядного цифрового ЖКИ.

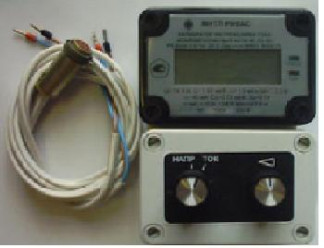

Конструктивно калибратор выполнен в виде электронного блока, снабженного жидкокристаллическим индикатором, органами управления и присоединительным кабелем. Блок состоит из двух изолированных камер, жестко скрепленных между собой. В верхней камере находятся электронные платы и индикатор, а в нижней - органы управления и присоединительный разъем. На рис. 1 представлен внешний вид калибратора.

Технические характеристики

Диапазон выходных сигналов и допускаемой абсолютной погрешности изделия приведены в таблице 1.

Прочие технические характеристики калибратора представлены в таблице 2.

Таблица 2 - технические характеристики прибора

Нормальные условия эксплуатации

-    температура окружающего воздуха, °С

20±5 30 - 80;

101±4;

12 В±5 %;

1 М0м±10 %; 100 Ом ±10 %.

0 - 35; до 98;

87,5 - 119,7 1250 60

POExial X

-    относительная влажность, %

-    атмосферное давление, кПа

-    напряжение питания сопротивление нагрузки: для выходного сигнала по напряжению для выходного сигнала по току рабочие условия эксплуатации

-    диапазон температуры окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

-    диапазон атмосферного давления, кПа Наработка на отказ, ч, не менее Среднее время восстановления, мин, не менее Маркировка взрывозащиты

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель калибратора электрографическим способом и на титульные листы эксплуатационной документации типографским или печатным способом.

Комплектность

Калибратор напряжения и тока искробезопасный КНТИ Кабель присоединительный Методика поверки №2202-0040-2011 Руководство по эксплуатации

1 шт. 1 экз. 1 экз. 1 экз.

Поверка

осуществляется по документу МП 2202-0023-2011 «Калибратор напряжения и тока искробезопасный КНТИ - 40.00.00. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в августе 2011 года.

Основные средства поверки

- Мультиметр Agilent 34401A

Сведения о методиках (методах) измерений приведены в РЭ 314879-004-17282729-04 «Калибратор напряжения и тока искробезопасный КНТИ - 40.00.00».

Нормативные и технические документы, устанавливающие требования к калибратору напряжения и тока КНТИ - 40.00.00

1    ГОСТ 8.022-89.ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1с-10-16 -30 А

2    ГОСТ 8.027-89. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электродвижущей силы и постоянного напряжения.

3    ГОСТ 22261-94. ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия.

4    Технические условия ТУ 314879-004-17282729-05. Калибратор напряжения и тока искробезопасный.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции установленным законодательством РФ обязательным требованиям.
