Контроллеры с автономным питанием АК-500, 49741-12

Назначение

Контроллеры с автономным питанием АК-500 (далее - АК-500) предназначены для измерения напряжений постоянного тока, являющихся сигналами первичных датчиков давления, а также измерения сопротивления датчиков температуры, с последующим пересчетом значений сопротивления в единицы измерения температуры.

Описание

В состав АК-500 входят центральный процессор (ЦПУ), обеспечивающий весь алгоритм работы изделия, работающий под управлением программы, хранящейся в энергонезависимой памяти, барьеры искрозащиты (БИЗ) с подключенным источником стабильного тока (ИСТ), блок управления питанием (БУП), аналогово-цифровой преобразователь (АЦП) с источником опорного напряжения (ИОН), схему контроля питания (СКП), GSM модем и схему последовательного интерфейса RS-485, работающего через блок искрозащиты. Работа центрального процессора отображается сигналами состояния, выводимыми на светодиодные индикаторы.

Сигналы первичных датчиков через входные цепи и АЦП поступают на вход центрального процессора и через GSM модем передаются установленным адресатам с заданной периодичностью, или при превышении значений измеренных параметров заданных величин.

АК-500 имеет четыре канала для измерения сигналов от датчиков давления и один канал для измерений сигналов от датчиков температуры.

Конструктивно изделие выполнено в виде моноблочного устройства, вмещающего в едином корпусе батарейный отсек, содержащий четыре элемента R20, центральный процессор, GSM модуль и блок искрозащиты.

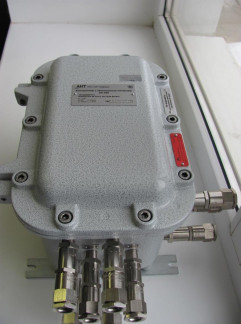

Общий вид АК-500 представлен на рисунке 1. Место пломбировки - на рисунке 2.

Программное обеспечение

Программное обеспечение (ПО) контроллера с автономным питанием АК-500 записывается в энергонезависимую память на этапе производства и в процессе эксплуатации его изменение без специализированного оборудования невозможно.

Защита программного обеспечения от непреднамеренных и преднамеренных действий соответствует уровню "С" по МИ 3286-2010".

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Метрологические и технические характеристики АК-500 приведены в таблице 2. Таблица 2 - Метрологические и технические характеристики АК-500_

Знак утверждения типа

Наносят методом штамповки на табличку, расположенную на верхней плоскости корпуса, и типографским способом на титульных листах руководства по эксплуатации и формуляра.

Комплектность

Комплект поставки АК-500 должен соответствовать указанному ниже:

АК-500    1 шт.

Формуляр АЕТВ.426400.001 ФО    1 экз.

*

Руководство по эксплуатации АЕТВ.426400.001 РЭ    1 экз.

Диск с ПО и ЭД    1 шт.

Батарея 3,6 В, 14 Ач (в составе)    4 шт.

ЗИП:

Отвертка SZS 0,4 х 2,5 мм    1 шт.

Ключ шестигранный    1 шт.

Силиконовая смазка CRV-Si_1 шт.

*) на партию от 3 изделий

Поверка

осуществляется по методике, приведенной в разделе 3.6 «Поверка» руководства по эксплуатации АЕТВ.426400.001 РЭ и утвержденной ГЦИ СИ ФБУ «Краснодарский ЦСМ» в декабре

2011 г.

Основные средства поверки:

калибратор токовой петли Fluke 715 диапазон измерений тока 0-24 мА, измерений напряжения 0-100 мВ, 0-10 В, класс точности при измерении и генерации тока и напряжения

0,01;

мультиметр В7-64, измерение напряжения постоянного тока в диапазоне от 1 мкВ до 1000 В, с погрешностью ±0,005 %, силы постоянного тока в диапазоне от 1 мкА до 2 А, с погрешностью ±0,03 %;

магазин сопротивления Р4831, класс точности 0,02/2х10-6, диапазон воспроизведения сопротивления постоянному току - от начального до 111111,10 Ом ступенями через 0,01 Ом.

Сведения о методах измерений

Методика измерения напряжения постоянного тока описана в документе: АЕТВ.426400.001 РЭ «Контроллер с автономным питанием АК-500. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к АК-500

ГОСТ 26.205-88 «Комплексы и устройства телемеханики. Общие технические условия»

ГОСТ Р МЭК 870-4-93 «Устройства и системы телемеханики. Часть 4. Технические требования»

ГОСТ Р 51522-99 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний;

ГОСТ Р 52319-2005 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1;

ГОСТ 8.027-89 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электродвижущей силы и постоянного напряжения;

ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления»;

ТУ 4232-001-92306876-2011 «Контроллер с автономным питанием АК-500» Технические условия;

АЕТВ.426400.001 РЭ «Контроллер с автономным питанием АК-500», раздел 3.6 «Поверка», утвержденный ГЦИ СИ ФБУ «Краснодарский ЦСМ» 25 декабря 2011 г.

Рекомендации к применению

Рекомендации отсутствуют.
