| Номер в госреестре | 49745-12 |
| Наименование СИ | Толщиномеры ультразвуковые |
| Обозначение типа СИ | WT-600S |
| Изготовитель | ЗАО "Системы Старманс", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 05.05.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Толщиномеры ультразвуковые WT-600S (далее - толщиномеры) предназначены для измерения толщин материалов, полуфабрикатов и готовых изделий эхо-импульсным методом.
Толщиномеры могут применяться в энергетике, нефтегазовом и нефтеперерабатывающем комплексах, машиностроении, металлургической промышленности, на нефте- и газопроводах, железнодорожном транспорте, для контроля паровых котлов и теплотрасс.
Толщиномер является ультразвуковым переносным портативным измерительным прибором неразрушающего контроля и предназначен для ручного использования.
Принцип действия толщиномера основан на измерении толщины материала путем излучения импульсов ультразвуковых колебаний, приема и регистрации отраженных эхо-сигналов.
Определение толщины контролируемого объекта производится по времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до донной поверхности материала и обратно. Ультразвуковая волна, генерируемая преобразователем, проникает в объект контроля, отражается от противоположенной поверхности объекта контроля, возвращаясь обратно на преобразователь, преобразуется в электрический сигнал и после этого обрабатывается электронным блоком. Значение толщины выводится на экране электронного блока в цифровом виде.

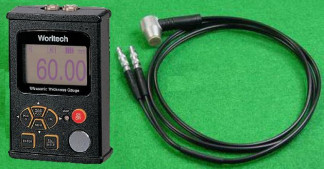

Конструктивно толщиномер состоит из электронного блока и преобразователя. Управление толщиномером производится с панели электронного блока. Толщиномер имеет возможность передачи данных измерений в персональный компьютер через порт RS232. Фотография общего вида толщиномера представлена на рисунке 1.
Программное обеспечение (ПО) «WT-600S», установленное на толщиномер выполняет следующие функции:
- управление электронным блоком толщиномера;
- изменение настроек;
- отображение результатов измерений на жидкокристаллическом индикаторе.
Для осуществления передачи результатов измерений в персональный компьютер (ПК) через порт RS232 используется ПО «proba2».
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 2. Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО контроля | WT-600S | ver. 3.64 | _* | - |
| * Примечание: ПО является встроенным, прошивается в память прибора при изготовлении. Доступ к файловой системе имеют исключительно сервисные инженеры фирмы-производителя. | ||||
Защита программного обеспечения «WT-600S» от непреднамеренных и преднамеренных изменений соответствует уровню «A» согласно МИ 3286-2010.
Метрологические и технические характеристики приведены в таблице 3. Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений толщины, мм | От 0,6 до 500,0 |
| Пределы допускаемой абсолютной погрешности измерения толщины, мм: - в диапазоне толщин от 0,6 до 3 мм включительно; - в диапазоне толщин от 3 до 500 мм | ± (0,01Х + 1 ед. счета) ± 0,01Х, где Х - толщина измеряемого объекта, мм |
| Диапазон устанавливаемых скоростей звука в материале, м/с | От 500 до 15000 |
| Дискретность, мм | 0,01 или 0,10 |
| Питание: встроенный аккумулятор с напряжением, В | От 3,0 до 3,6 |
| Габаритные размеры электронного блока (длина х ширина х высота), мм, не более | 94х63х33 |
| Масса электронного блока с аккумулятором, кг, не более | 0,19 |
| Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха при температуре 25 оС, % | От минус 10 до плюс 50 От 45 до 90 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом и на информационную табличку, расположенную на задней панели электронного блока толщиномера способом лазерной гравировки.
| № п.п | Наименование и условное обозначение | Кол-во |
| 1. | Электронный блок | 1 шт. |
| 2. | Преобразователь ультразвуковой WT-DS0510 | 1 шт. |
| 3. | Преобразователи ультразвуковые WT-DS0110, WT-DT0110, WT-DS0116, WT-DT0116, WT-DS2510, WT-DT2510, WT-DS2516, WT-DT2516, WT-DS0505, WT-DT0505, WT-DS0510, WT-DT0510, WT-DS0516, WT-HDS0510, WT-HDT0510, WT-HDS0510S, WT-HDT0510S, WT-SSD1575, WT-SSD2075, WT-SSD2575 | * |
| 4. | Зарядное устройство | 1 шт. |
| 5. | Кабель для подключения к ПК | 1 шт. |
| 6. | CD-диск с ПО «proba2» | 1 шт. |
| 7. | Контактная жидкость | 1 уп. |
| 8. | Чемодан для транспортировки | 1 шт. |
| 9. | Руководство по эксплуатации | 1 экз. |
| № п.п | Наименование и условное обозначение | Кол-во |
| 10. | Паспорт | 1 экз. |
| 11. | Методика поверки | 1 экз. |
| * Примечание: тип и количество зависят от заказа потребителя | ||
осуществляется согласно методике поверки «ГСИ. Толщиномеры ультразвуковые WT-600S. Методика поверки. МП 16.Д4-12», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в феврале
2012 года.
Основные средства поверки:
1. Меры из комплекта образцовых ультразвуковых мер КМТ176М-1 в диапазоне толщин от 0,6 до 500 мм. Погрешность от 0,3 до 0,7 %.
Используются для прямых измерений в соответствии с методиками приведенными в руководстве по эксплуатации «Толщиномеры ультразвуковые WT-600S. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым WT-600S
1. ГОСТ 28702-90 «Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования».
2. Технические условия «Толщиномеры ультразвуковые WT-600S. Технические условия ТУ 4276-001-56173706-04».
При осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
