| Номер в госреестре | 49746-12 |
| Наименование СИ | Машины испытательные универсальные |
| Обозначение типа СИ | HxK-(S,T) |
| Изготовитель | "Tinius Olsen Ltd.", Великобритания. |
| Год регистрации | 2012 |
| Срок свидетельства | 05.05.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные универсальные серии HxK-(S,T) (далее машины) предназначены для измерения силы при проведении механических испытаний образцов различных материалов на растяжение и сжатие.
Принцип действия машин основан на измерении величины деформации и силы, вызвавшей эту деформацию, при растяжении, сжатии или изгибе.
Машины состоит из основания на, котором установлены одна или две направляющие колоны, электромеханического силового привода, подвижной траверсы , датчика силы, датчика перемещения , захватов , блока управления и сбора данных.
Испытываемый образец закрепляется в захватах между подвижной траверсой и основанием. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной или неподвижной траверсе. Датчик перемещения связан с подвижной траверсой и измеряет перемещение траверсы. Сигналы от датчиков силы и перемещения поступают в блок управления и сбора данных.
Блок управления и сбора данных предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи значений величины силы и деформации на внешние устройства.
Машины испытательные универсальные серии HxK-(S,T) выпускаются в двух модификациях: HxK-S - имеет консольный блок управления; HxK-Т - управление с внешнего ПК. Символ «х» в обозначении машин указывает наибольшее значение нагрузки (кН).

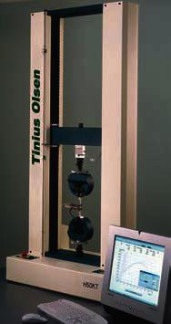

Рисунок 1 Общий вид машины HxK-Т Рисунок 2 Общий вид машины HkK-S
Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение автономное, устанавливается на компьютер с установочного диска. Разделение на
метрологически значимую и незначимую части не предусмотрено. Применённые средства защиты ПО соответствует уровню защиты «А» по МИ 3286-2010.
Идентификационные данные ПО_
| Наименование ПО | Идентификационное наименование ПО | Номер вер-сии(идентиф икационный номер ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Horizon | Horizon v.10.0.9.21 | v.10.0.9.21 | F8360A319CB706766DC5F CDB2770BFF4 | md5 |
| Наименование параметра | H1K-(S,T) | H5K-(S,T) | H10K- (S,T) | H25K- (S,T) | 0T К £ | H75K-(S) |
| Наибольшая предельная нагрузка, кН | 1 | 5 | 10 | 25 | 50 | 75 |
| Пределы допускаемой относительной погрешности измерения нагрузки, % | ± 0,5 | |||||
| Максимальный ход траверсы, мм | 445 | 750 | 1100 | 1100 | 1075 | 930 |
| Электрическое питание : - напряжение, В - частота, Гц | 220 В ±10 % 50/60 Гц | |||||
| Условия эксплуатации: 0/~' - температура С -относительная влажность, % | + 15...+25 10 .... 90 | |||||
| Габариты В*Ш*Г, мм | 820*360* 360 | 1140*490* 450 | 1575*650* 450 | 1575*650* 450 | 1620*720* 500 | 1657*720* 502 |
| Масса , кг | 25 | 50 | 115 | 120 | 140 | 240 |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и на верхнюю панель основания машины печатным способом или в виде наклейки установленного образца.
| Наименование | Количество, шт. | Примечание |
| Машина испытательная универсальная серии HxK-(SJ) | 1 | |
| Трансформаторный блок питания | 1 | Для машин модификации S |
| Руководство по эксплуатации. | 1 | |
| Методика поверки МП ТИнТ-33-2012 | 1 |
осуществляется по методике МП ТИнТ-33-2012 «Машины испытательные универсальные серии НхК-(8,Т)», утвержденной ГЦИ СИ ООО «ТетИнТех» 23.03.2012г.
Основные средства поверки:
Динамометр эталонный 2-го разряда с пределами допускаемой относительной погрешности ±0,12 % и наибольшим пределом измерений в зависимости от диапазона силоизмерителя;
Методы измерений приведены в «Руководстве по эксплуатации»
Нормативные документы, устанавливающие требования к машинам испытательным универсальным серии HxK-(S,U)
ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»
ГОСТ 8.065-85 «Государственный первичный эталон и государственная поверочная схема для средств измерений силы»
Техническая документация фирмы «Tinius Olsen Ltd.», Великобритания.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 293 |
| Поверителей | 46 |
| Актуальность данных | 18.11.2024 |
