Машины испытательные универсальные HxKU, 49747-12

Машины испытательные универсальные серии HxKU (далее машины) предназначены для измерения силы при проведении механических испытаний образцов различных материалов на растяжение и сжатие.

Документы

Описание типа

Карточка СИ

Номер в госреестре	49747-12
Наименование СИ	Машины испытательные универсальные
Обозначение типа СИ	HxKU
Изготовитель	"Tinius Olsen Ltd.", Великобритания
Год регистрации	2012
Срок свидетельства	05.05.2017
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Описание

Принцип действия машин основан на измерении величины деформации и силы, вызвавшей эту деформацию, при растяжении, сжатии или изгибе.

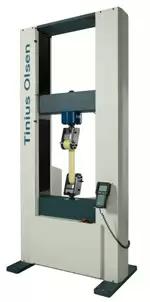

Машины состоят из основания на, котором установлены две направляющие колоны, электромеханического силового привода, подвижной траверсы , датчика силы, датчика перемещения , захватов , блока управления и сбора данных.

Испытываемый образец закрепляется в захватах между подвижной траверсой и основанием. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной или неподвижной траверсе. Датчик перемещения связан с подвижной траверсой и измеряет перемещение траверсы. Сигналы от датчиков силы и перемещения поступают в блок управления и сбора данных.

Блок управления и сбора данных предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи значений величины силы и деформации на внешние устройства. Блок управления конструктивно выполнен в виде выносного пульта с дисплеем.

Машины испытательные универсальные серии HxKU изготавливаются в четырёх модификациях, отличающихся величиной наибольшей нагрузки. Символ «х» в обозначении машин указывает наибольшее значение нагрузки (кН).

Программное обеспечение

Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение автономное, устанавливается на компьютер с установочного диска. Разделение на метрологически значимую и незначимую части не предусмотрено. Применённые средства защиты ПО соответствует уровню защиты «А» по МИ 32862010.

Идентификационные данные П

Наименование ПО

Идентифика-

циионное

наименование

ПО

Номер версии(иден тификацион ный номер ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

Horizon

v.10.0.9.21

F8360A319CB706766DC

5FCDB2770BFF4

md5

Технические характеристики

Метрологические и технические характеристики приведены в Таблице 1 Таблица 1

Наименование параметра	H100KU	H150KU	H200KU	H300KU
Наибольшая предельная нагрузка, кН	100	150	200	300
Пределы допускаемой относительной погрешности измерения нагрузки, %	±0,5
Максимальный ход траверсы, мм	1200			1150
Электрическое питание : - напряжение, В - частота, Гц	220 В ±10 % 50/60 Гц	220 В ±10 % , 3 фазы 50/60 Гц
Условия эксплуатации: 0/'~' - температура С - относительная влажность, %	+ 15...+25 10 .... 90
Габариты ВШГ, мм	24401113685
Масса, кг	750	970	970	1050

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и на верхнюю панель основания машины типографским способом или в виде наклейки установленного образца.

Комплектность

Наименование	Количество, шт.	Примечание
Машина испытательная универсальная серии HxKU	1	Модификация по заказу
Руководство по эксплуатации.	1
Методика поверки МП ТИнТ-34-2012	1

Поверка

осуществляется по методике МП ТИнТ-34-2012 «Машины испытательные универсальные серии HxK-U. Методика поверки», утвержденной ГЦИ СИ ООО «ТестИнТех», 23.03.2012г.

Основные средства поверки:

Динамометр эталонный 2-го разряда с пределами допускаемой относительной погрешности ± 0,12% и наибольшим пределом измерений в зависимости от диапазона силоизмерителя

Сведения о методах измерений

Методы измерений приведены в «Руководстве по эксплуатации»

Нормативные документы, устанавливающие требования к машинам испытательным универсальным серии HxKU

ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»

ГОСТ 8.065-85 «Государственный первичный эталон и государственная поверочная схема для средств измерений силы»

Техническая документация фирмы «Tinius Olsen Ltd.», Великобритания.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов установленным законодательством Российской Федерации обязательным требованиям.
