| Номер в госреестре | 49748-12 |
| Наименование СИ | Измерители перемещений (деформаций) |
| Обозначение типа СИ | KM |
| Изготовитель | "Tokyo Sokki Kenkyujo Co. Ltd.", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 22.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители перемещений (деформаций) КМ предназначены для измерения деформаций при растяжении/сжатии в материалах, а также для измерения поверхностного напряжения материалов.
Принцип действия измерителей перемещений (деформаций) КМ основан на преобразовании удлинения измерителя перемещений, закрепленного на измеряемом образце, в удлинение металлического цилиндра, установленного в его корпусе, с заданным модулем упругости. На цилиндр наклеены тензорезисторы, изготовленные из металлизированной фольги. Удлинение цилиндра преобразуется в пропорциональное изменение сопротивления тензорезисторов, соединенных по мостовой схеме. Измерительный сигнал по соединительному кабелю поступает в устройство обработки информации.
Контроль деформаций производится путем измерения перемещений на фиксированной длине (измерительной базе).
Измерители перемещений КМ изготавливаются в 9 модификациях, отличающихся измерительной базой и коэффициентом упругости.

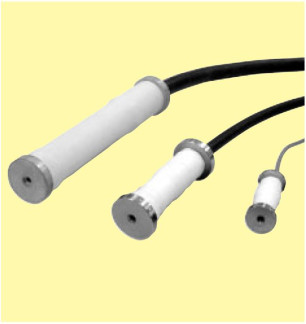

Внешний вид измерителей перемещений (деформаций) КМ приведен на рисунке 1:
| Наименование | Значение | ||||||||
| КМ-30 | КМ-50Е | KM-100A | KM-100B | KM-100HB | KM-200A | KM-100AT | KM-100BT | KM-200AT | |
| Диапазон измерения перемещений, мм | ±0,155 | ±0,250 | ±0,500 | ±0,500 | ±0,500 | ±1,000 | ±0,500 | ±0,500 | ±1,000 |
| Измерительная база, мм | 31 | 50 | 100 | 100 | 100 | 200 | 100 | 100 | 200 |
| Пределы допускаемой основной приведенной погрешности измерений, % от верхнего предела измерений | ±1 | ||||||||
| Габаритные размеры (длина х диаметр), не более, мм | 34х10 | 54х17 | 104х17 | 104х17 | 104х17 | 205х23 | 104х17 | 104х17 | 205х23 |
| Масса, не более, г | 12 | 45 | 75 | 75 | 80 | 220 | 75 | 75 | 220 |
Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации в верхнем левом углу типографским способом.
1. Измеритель перемещений (деформаций)
1 шт. 1 шт.
1 экз.
1 экз.
2. Комплект монтажных принадлежностей*
3. Руководство по эксплуатации «Измерители перемещений
(деформаций) КМ. Руководство по эксплуатации»
4. Методика поверки МП ТИнТ 35-2012 «Измерители перемещений
(деформаций) КМ. Методика поверки»
* - комплектуется по требованию заказчика.
осуществляется в соответствие с документом МП ТИнТ 35-2012 «Измерители перемещений (деформаций) КМ. Методика поверки», утвержденном Руководителем ГЦИ СИ ООО «ТестИн-Тех» «29» февраля 2012 г.
Основными средствами поверки являются:
- Головка измерительная 01ИПМЦ, ПГ не более ±0,8мкм - для измерителей модификации KM-30,
- Головка измерительная 1ИПМЦ, ПГ не более ±1мкм - для измерителей модификации KM-50F.
- Индикатор многооборотный 1МИГ по ГОСТ 9696-82, класс 0 - для измерителей модификаций KM-100A, KM-100B, KM-200A, KM-100AT, KM-100BT, KM-200AT и KM-100HB,
Метод измерений изложен в документе «Измерители перемещений (деформаций) КМ. Руководство по эксплуатации».
Нормативные и технические документы
1. МИ 2060-90 ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне от 1*10-6 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
2. Техническая документация фирмы «Tokyo Sokki Kenkyujo Co., Ltd» (Япония).
- при выполнении работ по оценке соответствия промышленной продукции, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (машиностроение, строительство).
| Зарегистрировано поверок | 147 |
| Поверителей | 2 |
| Актуальность данных | 09.12.2024 |
