| Номер в госреестре | 49761-12 |
| Наименование СИ | Делители напряжения емкостные |
| Обозначение типа СИ | WMC-680 |
| Изготовитель | "HIGHVOLT Pruftechnik Dresden GmbH Ritz Messwandler GmbH", Германия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Делители напряжения емкостные WMC-680 Назначение средства измерений
Делители напряжения емкостные WMC-680 (далее по тексту - делители) предназначены для преобразования высокого напряжения переменного тока в низкое напряжение переменного тока, пригодное для измерения с помощью выпускаемых промышленностью средств измерений, и применяются в составе измерительных систем высокого напряжения для контроля испытательного высокого напряжения переменного тока.
Принцип действия делителей основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.

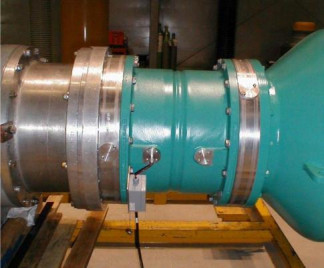

Делители напряжения WMC-680 состоят из высоковольтного плеча и низковольтного плеча с измерительным кабелем.
Высоковольтные плечи делителя представляет собой высоковольтные конденсаторы для напряжения переменного тока, встроенные в переходник, реакторов STED 1/680 (далее по тексту - STED 1/680) с газовой изоляцией из гексафротида серы (SF6) предназначенных для использования в составе резонансных испытательных систем с изменяемой частотой переменного тока.
Низковольтные плечи представляют собой низковольтную измерительную секцию МС 183-4 (далее по тексту - МС 183-4). Низковольтные секции МС 183-4 адаптированы к высоковольтному плечу для получения выходного среднеквадратичного напряжения переменного тока не более 600 В.
Измерительный кабель представляет собой высокочастотный кабель L34/25 длинной
25 м.
Высокое напряжение переменного тока подводится к высоковольтному электроду делителя. После снижения в заданное число раз (коэффициент масштабного преобразования) напряжение переменного тока с низковольтного вывода, являющегося точкой соединения плеча высокого и низкого напряжений, подается на вход измерительного прибора.
Таблица 1. Диапазон измерений и предел допускаемой основной погрешности
| Наименование характеристики | STED 1/680 зав. № 471513 МС 183-4 зав. № 886972 | STED 1/680 зав. № 471231 МС 183-4 зав. № 886339 | STED 1/680 зав. № 489807 МС 183-4 зав. № 902369 |
| Диапазон первичного напряжения переменного тока, кВ | 30-680 | ||
| Номинальный коэффициент масштабного преобразования | 6606 | 6758 | 6861 |
| Пределы допускаемой относительной основной погрешности коэффициентов масштабных преобразований, % | 1 | ||
| Диапазон рабочих частот, Гц | от 50 до 125 | ||
Предел допускаемой дополнительной температурной погрешности коэффициентов масштабных преобразований делителей напряжения емкостных WMC-680 составляет 1/2 пределов допускаемой основной погрешности на каждые 10 °С изменения температуры окружающей среды по отношению к нормальным условиям.
Общие технические характеристики делителей:
1) Длина измерительного кабеля L34/25 (50 Ом) не более, 25 м;
2) Габаритные размеры (длина х ширина х высота):
- высоковольтного плеча (1780 х 1780 х 950) мм;
- низковольтного плеча (120 х 90 х 70) мм.
3) Масса делителя:
- высоковольтного плеча не более 780 кг;
- низковольтного плеча не более 0,5 кг.
4) Нормальные условия применения:
- температура окружающего воздуха (20 ± 5) °С;
- относительная влажность воздуха от 30 % до 80 %;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 795 мм рт. ст.).
5) Рабочие условия применения:
- температура окружающего воздуха от 0 до плюс 40 °С
- относительная влажность воздуха не более 90 % при плюс 30 °С;
6) Средняя наработка на отказ не менее 35000 ч.
Знак утверждения типа наносят на табличку делителя методом термопечати или трафаретной печати и на титульные листы руководства по эксплуатации типографским способом.
Комплект поставки приведён в таблице 3. _Таблица 3- Комплектность_
| Наименование изделия | Количество |
| Делитель напряжения емкостной WMC-680: STED 1/680 зав. № 471513 и МС 183-4 зав. № 886972 | 1 шт. |
| Делитель напряжения емкостной WMC-680: STED 1/680 зав. № 471231 и МС 183-4 зав. № 8863391 | 1 шт. |
| Делитель напряжения емкостной WMC-680: STED 1/680 зав. № 489807 и МС 183-4 зав. № 902369 | 1 шт. |
| Паспорт | 3 экз. |
| Измерительный кабель L34/25 | 3 шт. |
| Методика поверки | 1 экз. |
| Упаковка | 3 шт. |
осуществляется в соответствии с документом МП 49761-12 «Делители напряжения емкостные WMC-680. Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМС» в ноябре 2011 года. Основные средства поверки приведены в таблице 4.
Таблица 4- Основные средства поверки
| Наименование и тип средства поверки | Требуемые характеристики |
| Трансформатор напряжения измерительный эталонный 4820spez | Номинальные напряжения: 110000:^3/100:V3 В, 220000:^3/100:^3 В, 250000:^3/100:^3 В, 500000: V3/100: V3 В, класс точности 0,02. |
| Вольтметр универсальный В7-78/1 | Диапазон измерения напряжения переменного тока от 100 мВ до 750 В с допускаемой относительной погрешностью ± 0,09 %. |
Сведения приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к делителям напряжения емкостным WMC-680:
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции».
3. Техническая документация фирмы - изготовителя.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Заявитель
Закрытое акционерное общество Холдинговая компания «СТРОЙЭНЕРГОСЕРВИС» (ЗАО ХК «СТРОЙЭНЕРГОСЕРВИС»), г. Москва.
Адрес: 111116, г. Москва, ул. Энергетическая, д.12, корп.1.
Телефон: (495) 234-61-21, Факс: (495) 234-61-22 E-mail: energy@ses-ko.ru, http://www/ses-ko.ru
