Стенды тормозные площадочные HEKA UNIVERS, 49762-12

Назначение

Стенды тормозные площадочные «HEKA UNIVERS» предназначены для измерений:

-    тормозной силы;

-    статической нагрузки;

-    усилий, прикладываемых к органам управления тормозными системами.

Стенды тормозные площадочные «HEKA UNIVERS», дополнительно укомплектованные устройством бокового увода автомобиля, измеряют боковой увод автотранспортного средства в метрах на километр пройденного пути.

Описание

В основу работы стендов тормозных площадочных «HEKA UNIVERS» положен принцип непосредственного измерения тормозных сил, возникающих между колесами оси автотранспортного средства и площадках, на которых происходит затормаживание колес, с помощью датчиков, установленных в этих площадках.

При проведении измерений с помощью стендов универсальных площадочных «HEKA UNIVERS» испытуемый автомобиль въезжает на измерительные площадки со скоростью от 5 до 15 км/ч. Когда колеса автомобиля оказываются на измерительных площадках, оператор приводит в действие одну из тормозных систем автомобиля до его полной остановки на площадках. Силы, возникающие при торможении на колесах, сдвигают измерительные площадки по ходу движения автомобиля и воздействуют на тензометрические датчики, жестко связанные с измерительными площадками. Усилия, воспринимаемые датчиками, через электронную систему предварительных усилителей передаются на блок обработки информации, и затем на устройство отображения измерительной информации - панорамный дисплей или на персональный компьютер.

Измерения статической нагрузки на колеса и ось автотранспортного средства происходит на двух отдельных измерительных площадках с помощью тензорезисторных датчиков силы, размещенных в этих площадках.

Измерение усилий, прикладываемых к органам управления тормозными системами автотранспортных средств, производится с помощью тензорезисторного динамометра, размещенного в корпусе специальной формы. Динамометр с помощью провода и разъема подключается к блоку обработки информации.

В стендах тормозных площадочных «HEKA UNIVERS», дополнительно укомплектованных устройством бокового увода автомобиля, производится измерение смещения подвижной в поперечном направлении площадки при прокатывании через нее колеса автотранспортного средства, с помощью датчика линейных перемещений.

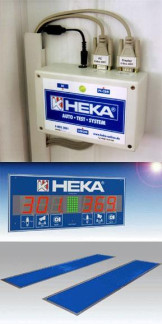

Конструктивно стенды тормозные площадочные «HEKA UNIVERS» состоят из: блоков площадочных устройств для измерений тормозной силы; блоков площадочных устройств для измерений статической нагрузки на ось; блока тензорезисторного динамометрического устройства для измерений усилий, прикладываемых к органам управления тормозными системами автотранспортных средств; блока панорамного дисплея с устройством обработки информации и показывающим устройством; пульта дистанционного управления в отдельном блоке; блока коммутации. В стендах тормозных площадочных «HEKA UNIVERS», дополнительно укомплектованных устройством бокового увода автомобиля в конструкцию стенда входит блок площадочного устройства измерения бокового увода.

Блоки устройств для измерений тормозной силы, площадочных устройств для измерений статической нагрузки на ось и блок площадочного устройства измерения бокового увода конструктивно закрепляются в фундаменте с помощью анкерных болтов.

Стенды тормозные площадочные «HEKA UNIVERS» в зависимости от требуемого комплекта поставки могут изготавливаться в модификациях: UA2, UA4, UB2, TXV, TX, TP

Технические характеристики

Программное обеспечение

Программное обеспечение (далее - ПО) разработано специально для стендов площадочных «HEKA UNIVERS» и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

Идентификационные данные программного обеспечения:

Встроенная в ПО процедура калибровки измерительных систем и поставляемые со стендами тормозными площадочными «HEKA UNIVERS» калибровочные приспособления, позволяют оперативно сохранять и обновлять информацию об основных параметрах измерительной системы стендов тормозных площадочных «HEKA UNIVERS».

ПО зарегистрировано как интеллектуальная собственность фирмы «HEKA AUTO TEST GmbH», защищено от несанкционированного доступа ключами электронной защиты и соответствует уровню защиты «А» по МИ 3286-2010.

Знак утверждения типа

наносится на блок панорамного дисплея методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность

-    комплектация - блок площадочных устройств для измерений тормозной силы..    2 шт. TX - блок площадочных устройств для измерений статической

нагрузки на ось..........................................................................................................................2 шт.

-    блок тензорезисторного динамометрического устройства для измерений усилий, прикладываемых к органам управления тормозными системами....................................................................................................1 шт.

-    блок площадочного устройства измерения бокового увода............1 шт.

-    блок панорамного дисплея с устройством обработки информации и показывающим устройством................................................1 шт.

-    пульт дистанционного управления........................................................................1 шт.

-    блок коммутации....................................................................................................................1 шт.

-    руководство по эксплуатации......................................................................................1 экз.

-    методика поверки....................................................................................................................1 экз.

-    комплектация - блок площадочных устройств для измерений тормозной силы..    2 шт. UA2 - блок площадочного устройства измерения бокового увода............1 шт.

-    блок панорамного дисплея с устройством обработки информации и показывающим устройством................................................1 шт.

-    пульт дистанционного управления........................................................................1 шт.

-    блок коммутации......................................................................................................................1 шт.

-    руководство по эксплуатации......................................................................................1 экз.

-    методика поверки....................................................................................................................1 экз.

-    комплектация - блок площадочных устройств для измерений тормозной силы..    4 шт. TXV - блок площадочных устройств для измерений статической

нагрузки на ось......................................................................................................................2 шт.

-    блок тензорезисторного динамометрического устройства для измерений усилий, прикладываемых к органам управления тормозными системами............................................................................................................................1 шт.

-    блок площадочного устройства измерения бокового увода............1 шт.

-    блок панорамного дисплея с устройством обработки информации и показывающим устройством................................................1 шт.

-    пульт дистанционного управления........................................................................1 шт.

-    блок коммутации......................................................................................................................1 шт.

-    руководство по эксплуатации......................................................................................1 экз.

-    методика поверки....................................................................................................................1 экз.

-    комплектация - блок площадочных устройств для измерений тормозной силы..    4 шт. UA4 - блок площадочного устройства измерения бокового увода............1 шт.

-    блок панорамного дисплея с устройством обработки информации и показывающим устройством..................................................1 шт.

-    пульт дистанционного управления........................................................................1 шт.

-    блок коммутации......................................................................................................................1 шт.

-    руководство по эксплуатации......................................................................................1 экз.

-    методика поверки....................................................................................................................1 экз.

-    комплектация - блок площадочных устройств для измерений статической на-

TP    грузки на ось..............................................................................................................................2 шт.

-    блок тензорезисторного динамометрического устройства для измерений усилий, прикладываемых к органам управления тормозными системами........................................................................................................1 шт.

-    блок панорамного дисплея с устройством обработки информации и показывающим устройством..........................................................................................1 шт.

-    пульт дистанционного управления........................................................................1 шт.

-    блок коммутации......................................................................................................................1 шт.

-    руководство по эксплуатации......................................................................................1 экз.

-    методика поверки....................................................................................................................1 экз.

-    комплектация - блок панорамного дисплея с устройством обработки инфор-

ЦВ2    мации и показывающим устройством......................................................................1 шт.

-    пульт дистанционного управления........................................................................1 шт.

-    блока коммутации..................................................................................................................1 шт.

-    руководство по эксплуатации......................................................................................1 экз.

-    методика поверки....................................................................................................................1 экз.

В качестве дополнительного оборудования по требованию заказчика все модели стендов могут быть укомплектованы:

-    компьютером персональным с программным обеспечением «НЕКА Ассистент 7.26»;

-    калибровочным приспособлением.

Поверка

осуществляется в соответствии с МП АПМ 46-11 «Стенды тормозные площадочные «HEKA UNIVERS». Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс-М» в 2012 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

Сведения о методах измерений

Методика выполнения измерений приведена в документе «Стенды тормозные площадочные «HEKA UNIVERS». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к стендам тормозным площадочным «HEKA UNIVERS»

1.    ГОСТ 8.065 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы»

2.    Приказ Министерства промышленности Российской Федерации от 06 декабря 2011 г. №1677;

3.    ГОСТ Р 41.13-99 «Единообразные предписания, касающиеся официального утверждения транспортных средств категорий m, n и o в отношении торможения»;

4.    ГОСТ Р 41.13-Н «Единообразные предписания, касающиеся официального утверждения легковых автомобилей в отношении торможения»;

5.    ГОСТ Р 51709-2001. «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки»;

6.    Техническая документация фирмы «HEKA AUTO TEST GmbH».

Рекомендации к применению

- при выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
