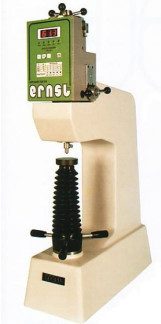

Твердомеры стационарные NR3 D, AT130, AT250, 49763-12

Назначение

Твердомеры стационарные NR3 D, AT130, AT250 (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла и Бри-нелля.

Описание

Твердомеры представляют собой стационарные средства измерений, состоящие из системы приложения нагрузки и измерительного блока.

Принцип действия основан:

•    для шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

•    для шкал Бринелля на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением глубины внедрения наконечника, и вычислением твёрдости по Бринеллю для стали.

При измерениях по методу Роквелла система приложения нагрузки обеспечивает приложение предварительной нагрузки и трёх основных нагрузок.

При измерениях по методу Супер-Роквелла система приложения нагрузки обеспечивает приложение предварительной нагрузки и трёх основных нагрузок.

При измерениях по методу Бринелля система приложения нагрузки твердомеров обеспечивает приложение двух нагрузок.

Твердомеры имеют оригинальный механизм измерительной головки, позволяющий производить измерения неустойчивых и криволинейных деталей.

Твердомеры имеют модификации, в зависимости от реализованных шкал, для обозначения которых к основному наименованию прибавляют через пробел символы DR или DSR. Модификации с индексом DR обеспечивают измерения твёрдости по шкалам Роквелла HRA, HRB, HRC и шкалам Бринелля HB2,5/62,5/10, HB2,5/187,5/10. Модификации с индексом DSR обеспечивают измерения твёрдости по шкалам Супер-Роквелла HR15N, HR30N, HR45N, HR15T, HR30T, HR45T.

Твердомеры могут поставляться в 4-х видах конструктивного исполнения. Исполнения обозначаются: N - стандартное, T - с расширенными возможностями, CAR - подвижное, MUR - монтируемый на стену. Для идентификации исполнения в название твердомера после обозначения модификации через пробел добавляют обозначение исполнения.

Программное обеспечение (ПО) используется для ввода исходных параметров и активизации цикла приложения нагрузки, а также с целью записи, хранения и статистической обработки результатов измерений._

Фирма-производитель имеет технологическое оборудование для отладки встроенного ПО и выполняет тестирование ПО при выпуске прибора.

Передняя панель корпуса электронного блока твердомеров и пломбируется, что позволяет отслеживать доступ к платам в период между поверками.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - для твердомеров стационарных NR3 D, АТ130-А; для твердомеров стационарных АТ-250 - с.

Технические характеристики

Испытательные нагрузки для шкал Роквелла, Н

предварительная    98,1

основные    588,4; 980,7; 1471 Испытательные нагрузки для шкал Супер-Роквелла, Н

предварительная    29,42

основные    147,1; 264,8; 411,9

Пределы допускаемой абсолютной погрешности измерения твёрдости: по шкалам Роквелла:

по шкалам Бринелля:

Рабочие условия применения: твердомера стационарного AT 130

о/~'

от плюс 10 до плюс 35 60±25

от 0 до плюс 40 55±35

230±10 от 50 до 60 5

температура воздуха , С относительная влажность воздуха, % твердомеров стационарных NR3 D,AT 250 температура воздуха , С относительная влажность воздуха, %

Питание:

напряжение, В частота, Гц потребляемый ток, А

Знак утверждения типа

Знак утверждения типа наносится на боковой правой поверхности корпуса твердомеров стационарных NR3 D, AT130, AT250 в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации КК_АТ - 01РЭ типографским или иным способом.

Комплектность

Твердомер стационарный NR3D (AT130, AT250)

-1 шт.

(модификация, исполнение по заказу)

-1 шт. -1 шт. -1 шт. -1 шт. -1 шт. -1 шт. -1 шт. -1 экз.

Наконечник с алмазной пирамидой Роквелла Наконечник с шариком 01,588 мм Наконечник с шариком 02,5 мм Плоский рабочий столик 060 мм Плоский рабочий столик 010 мм Большой V- образный рабочий столик Малый V- образный рабочий столик Руководство по эксплуатации NR_AT - 01РЭ

Поверка

осуществляется по документу ГОСТ 8.398-80 “Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки”.

Из-за особенности конструкции твердомеров AT130, AT250 не проводится поверка по пункту 3.6.3 ГОСТ 8.398-80 для методов Роквелла и Супер-Роквелла и по пунктам №.3.4.4, 3.4.5 ГОСТ 8.398-80 для метода Бринелля.

Основное поверочное оборудование: эталонные меры твёрдости MТР, МТСР и МТБ 2 разряда по ГОСТ 9031-75.

Сведения о методах измерений

1.    ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю.

2.ГОСТ    9013-59 Металлы. Метод измерения твёрдости по Роквеллу.

3.    ГОСТ 22975-78 Металлы и сплавы. Метод измерения твёрдости при малых нагрузках

(по

Супер-Роквеллу).

Нормативные документы, устанавливающие требования

к твердомерам стационарным NR3 D, AT130, AT250

1.    ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.

2.    ГОСТ 8.062-85 Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.

3.ГОСТ    8.064-94 Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла.

Рекомендации к применению

при осуществлении производственного контроля за соблюдением установленных законодательством РФ требований промышленной безопасности к эксплуатации опасного производственного объекта;

при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
