| Номер в госреестре | 49767-12 |
| Наименование СИ | Установка измерительная |
| Обозначение типа СИ | LED 2D 100 |
| Изготовитель | "MicroStudio sas di Calafa Gpaolo & C", Италия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерительная установка LED 2D 100 (далее установка) предназначена для измерений линейных и угловых размеров пружин небольших размеров и сложной конфигурации по ГОСТ 13765-86, ГОСТ 16118-70.
Действие установки основано на получении изображения контура детали с помощью камеры с телецентрическими линзами и сравнения полученных размеров с чертежом или шаблоном, заложенным оператором в память установки.
На прозрачный измерительный столик устанавливается измеряемая деталь, при необходимости фиксируется магнитом в нужном положении. Перемещение детали осуществляется вручную. Столик оборудован телецентрической подсветкой.
Определение геометрических параметров элементов детали, а также взаимного расположения поверхностей контура осуществляется с помощью измерительных программных функций установки по заданным точкам на поверхностях контура детали. Результаты измеренных линейных и угловых размеров выводятся на монитор и сохраняются в памяти установки. Установка работает в проходящем свете.
Прикладная программа имеет следующие основные функции:
- вычисление в миллиметрах и градусах;
- выполнение, сохранение последовательности измерений;
- сохранение изображений;
- измерение геометрических параметров контура (расстояние между двумя точками, угол между двумя сегментами, радиус, диаметр);
- формирование измерительных циклов.
Установка предусматривает два режима работы. Режим измерения по заданному шаблону для контроля партии деталей и ручное измерение для принятия решения по использованию измеренного контура. Этот режим предусматривает возможность измерения любого параметра на любом элементе контролируемого контура.
Установка позволяет определить полную характеристику геометрических параметров пружин и проводить разбраковку по отклонению от установленных величин допусков.

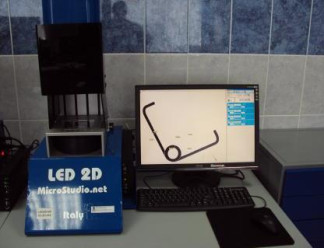

Фотография общего вида измерительной установки LED 2D 100, представлена на рисунке 1.
Программное обеспечение является составной частью измерительной установки LED 2D 100 и позволяет пользователю работать в следующих режимах:
- подготовка к измерениям;
- проведение измерений;
- настройки пользователя, защищаемые паролем, передаваемым компанией MicroStudio;
- статистической обработки данных
- регистрации программного обеспечения.
_Идентификационные данные программного обеспечения установки_
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Модификация LED2D-PMAR5 | Встроенное | Версия 5.5.0 | 15b6555f45dae6b3977 b508487ceb78b | MD5 |
Программное обеспечение установки по защите от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286 - 2010, т.к. не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления, удаления и иных преднамеренных изменений.
| Наименование параметра | Значение |
| Диапазон измерения линейных размеров: - продольное направление, мм - поперечное направление, мм | от 0,5 до 96 от 0,5 до 75 |
| Дискретность отсчета, мм | 0,001 |
| Линейное увеличение камеры, крат | 3; 4; 8; 12 |
| Пределы абсолютной погрешности измерения линейных размеров: - продольное направление, мм - поперечное направление, мм | ± 0,03 ± 0,03 |
| Диапазон угловых измерений, ... ° | от 1 до 360 |
| Дискретность отсчета, . ° | 0,01 |
| Пределы допускаемой основной погрешности при измерении углов, . ° | ± 0,5 |
| Питание прибора от сети переменного тока: напряжение, В частота, Гц | 220 ± 10 50 ± 1 |
| Потребляемая мощность, Вт | 200 |
| Г абаритные размеры, не более, мм: | 1260х940х790 |
| Масса, не более, кг | 40 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха атмосферное давление, кПа | от 10 до 40 до 80 % при 35 °С от 84 до 106 |
наносится типографским способом на титульные листы эксплуатационной документации.
| Измерительная установка LED 2D 100 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 49767-12 «Измерительная установка LED 2D 100. Методика поверки», утвержденному ГЦИ СИ ФГУ «Нижегородский ЦСМ» 25.11.2011 г.
Перечень основного оборудования, необходимого для проведения поверки:
- концевые меры 2-Н1 ГОСТ 9038-90;
- меры плоского угла Н1 - 1 ГОСТ 2875-88.
Методики измерений содержатся в руководстве по эксплуатации LED 2D 100 РЭ.
Нормативные документы, устанавливающие требования к измерительной установке LED 2D 100.
1. МИ 2060-90. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 - 50 м и длин волн в диапазоне 0,2-50 мкм.
2. ГОСТ 13765-86. Пружины винтовые цилиндрические сжатия и растяжения из стали круглого сечения. Обозначение параметров, методика определения размеров
3. ГОСТ 16118-70. Пружины винтовые цилиндрические сжатия и растяжения из стали круглого сечения. Технические условия
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 7 |
