| Номер в госреестре | 49769-12 |
| Наименование СИ | Весы электронные бункерные |
| Обозначение типа СИ | ВЭБ-3 |
| Изготовитель | "Siemens VAI Metals Technologies GmbH", Германия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Весы электронные бункерные ВЭБ-3 (далее - весы) предназначены для определения массы легирующих материалов в процессе доводки металла до заданного химического состава на участке изготовления стали на установках печь-ковшей № 1 и № 2 в Конверторном цехе № 1 ОАО «Новолипецкий металлургический комбинат».
Весы являются электронными, стационарными, с автоматическим
уравновешиванием и с дискретным отсчетным устройством.
В состав каждого экземпляра весов входят:
- грузоприемное устройство в виде бункера;
- датчики весоизмерительные тензорезисторные RTN класса точности С3, предел измерения 4,7 т фирмы Hottinger Baldwin Messtechnik GmbH, Германия в количестве 3 шт., номер Г осреестра СИ 21175-07;
- прибор весоизмерительный WE2110 фирмы Hottinger Baldwin Messtechnik GmbH, Германия, c устройством индикации, номер Госреестра СИ 20785-09;
- дисплей.
Заводские номера весов, тензорезисторных датчиков и приборов весоизмерительных указаны в таблице 1.
Таблица 1
| Заводские номера весов ВЭБ-3 | Заводские номера приборов весоизмерительных WE2110 | Заводские номера весоизмерительных тензорезисторных датчиков |
| 01 | 3264122 | 00283КСУ, 00283W9G,00283XL4 |
| 02 | 3264016 | 00283XG1, 00283XGD, 00283X4Y |
| 03 | 3264037 | 00283XGG, 00283XC6, 00283XCF |
| 04 | 3264022 | 00283XOZ, 00283WBM, 00283XGK |
| 05 | 3264032 | 00283XCL, 00283XD6, 00283XGC |
| 06 | 3264076 | 00283XCA, 00283WHT, 00283XCC |
| 07 | 3264027 | 00283XCP, 00283XGI, 00283XDO |
| 08 | 3264078 | 00283W9X, 00283X57, 00283XTO |
| 09 | 3264030 | 00283WUI, 00283XCN, 00283XGE |
| 10 | 3264014 | 00283WU6, 00283XC7 00283XGF |
Места установки датчиков

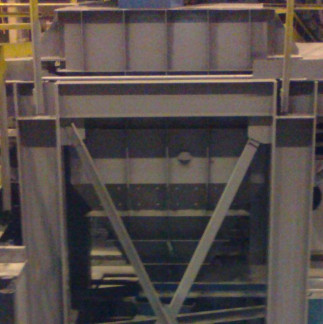

а) грузоприемная платформа весов в виде бункера
б) общий вид датчика весоизмерительного в) общий вид прибора
тензорезисторного RTN весоизмерительного WE2110
Рисунок 1 - Общий вид элементов весов электронных бункерных ВЭБ-3 Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее
лист № 3 всего листов 5
аналоговый электрический сигнал поступает в прибор весоизмерительный, в котором сигнал обрабатывается, значение массы взвешиваемого груза индицируется в устройстве индикации и передается на дисплей. Взвешивание происходит в статическом режиме.
Весы снабжены следующими функциями:
- автоматическая и полуавтоматическая установка нуля;
- сигнализация об ограничении диапазона взвешивания.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| НВМ WE2110 Р54 | Software version: P53E | Р54х 4-1 | C000027 | CRC-16 |
Программное обеспечение (ПО) весов разработано фирмой Hottinger Baldwin Messtechnik GmbH (HBM), Германия. ПО весов встроено в прибор весоизмерительный WE2110. Прибор смонтирован в отдельном шкафу.
Для защиты ПО от преднамеренных воздействий на модуль с ПО внутри прибора WE2110 наклеена голограмма фирмы-производителя. Голограмма разрушается при попытке изъятия модуля.
С целью защиты ПО весов от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных, предусмотрено:
- наличие двух паролей для установки рабочего режима;
- блокировка прибора в нерабочем состоянии;
- нанесение на лицевую панель прибора весоизмерительного WE2110 знака поверки на место расположения кнопки «Setup», разрешающей доступ в ПО;
- пломбирование мест соединения задней панели и корпуса прибора весоизмерительного WE2110 пломбировочными наклейками.
Места нанесения знака поверки и пломбировочных наклеек указаны на рисунке 2.
Пломбировочные наклейки
| Т3" | |||||
| г. | |||||
| \ | □ | ||||
| 1* \ч| | |||||
| Ы-г | |||||
| V | - | _3 | |||
| 1 Б | WE £110 ГП I | |
| М | ||
| □□□□у | ||
Знак поверки
Рисунок 2 - Места нанесения знака поверки и пломбировочных наклеек
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».
Метрологические и технические характеристики весов приведены в таблице 3.
Таблица 3
| Наименование характеристики | Заводские номера весов: 01-10 |
| Максимальная нагрузка, Max, кг | 3000 |
| Минимальная нагрузка, Мт, кг | 80 |
| Действительная цена деления, d, кг | 2 |
| Поверочное деление, е, кг | 4 |
| Число поверочных делений, n | 750 |
| Пределы допускаемой абсолютной погрешности при поверке для нагрузки т, выраженной в поверочных делениях е, ± кг 0 < т < 500 | 2 |
| 500 < т < 2000 | 4 |
| 2000 < т < 10000 | - |
| Время прогрева, мин, не менее | 5 |
Примечание - Термины и условные обозначения метрологических и технических характеристик весов в настоящем описании типа приведены в соответствии с требованиями ГОСТ Р 53228-2008.
Условия эксплуатации весов:
- диапазон рабочих температур, °С от минус 10 до плюс 40
- относительная влажность воздуха, % от 30 до 80
Знак утверждения типа наносится типографским способом на титульном листе Руководства по эксплуатации ВС 4274-010-05757665-2011 РЭ.
1 Весы электронные бункерные ВЭБ-3 1 комп.
2 Комплект соединительных кабелей 1 комп.
3 Руководство по эксплуатации ВС 4274-010-05757665-2011РЭ 1 шт.
4 Методика поверки МП 32-11-010-2011 1 шт.
осуществляется по документу МП 32-11-010-2011 «Весы электронные бункерные ВЭБ-3. Методика поверки», утвержденному ФБУ «Липецкий ЦСМ» 09.12.2011 г.
Основные средства поверки - гири с номинальным значением массы 1 кг, 2 кг, 20 кг класса точности М1 по ГОСТ 7328-2001.
Методика измерений содержится в «Руководстве по эксплуатации весов ВЭБ-3 ВС 4274-010-05757665-2011РЭ ».
Нормативные и технические документы, устанавливающие требования к весам электронным бункерным ВЭБ-3
1 ГОСТ Р 53228-2008 ГСИ. «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
3 Техническая документация фирмы-изготовителя весов (Рабочий проект на установку печь-ковш № 1 и № 2, Руководство по эксплуатации весов ВС 4274-010-05757665-2011РЭ).
4 МП 32-11-010-2011 «Весы электронные бункерные ВЭБ-3. Методика поверки», утвержденная ФБУ «Липецкий ЦСМ» 09.12.2011 г.
Область применения весов - осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
