Весы электронные сталевоза ВЭС-225, 49770-12

Назначение

Весы электронные сталевоза ВЭС-225 (далее - весы) предназначены для определения массы жидкой стали на установках печь-ковшей № 1 и № 2 на участке изготовления стали в Конверторном цехе № 1 ОАО «Новолипецкий металлургический комбинат».

Описание

Весы    являются    электронными, стационарными, с автоматическим

уравновешиванием и с дискретным отсчетным устройством.

В состав весов входят:

-    грузоприемное устройство в виде двух балок со встроенными датчиками;

-    датчики весоизмерительные тензорезисторные модели RTN 0,05 класса точности С3 грузоподъемностью 100 т, фирмы Hottinger Baldwin Messtechnik GmbH, Германия в количестве

4 шт., номер Госреестра СИ 21175-07;

-    прибор весоизмерительный WE2110 фирмы Hottinger Baldwin Messtechnik GmbH, Г ермания, c устройством индикации, номер Г осреестра СИ 20785-09;

-    дисплей.

Заводские номера весов, весоизмерительных тензорезисторных датчиков и прибора весоизмерительного указаны в таблице 1.

Таблица 1

Места установки тензорезисторных датчиков Грузоприемная платформа

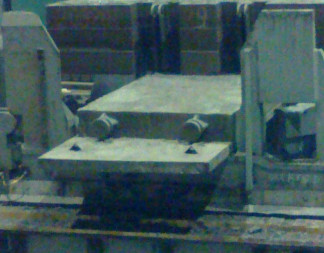

а ) общий вид грузоприемной платформы

в) тензорезисторный датчик типа RTN

Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в

лист № 3 всего листов 5

аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее аналоговый электрический сигнал поступает в прибор весоизмерительный, в котором сигнал обрабатывается, значение массы взвешиваемого груза индицируется в устройстве индикации и передается на дисплей. Взвешивание происходит в статическом режиме.

Весы снабжены следующими функциями:

-    автоматическая и полуавтоматическая установка нуля;

-    сигнализация об ограничении диапазона взвешивания.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 2. Таблица 2

Программное обеспечение (ПО) весов разработано фирмой Hottinger Baldwin Messtechnik GmbH (HBM), Германия. ПО весов встроено в прибор весоизмерительный WE2110. Прибор смонтирован в отдельном шкафу.

На модуль с ПО внутри прибора WE2110 наклеена голограмма фирмы-производителя. Г олограмма разрушается при попытке изъятия модуля.

С целью защиты ПО весов от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных, предусмотрено:

-    наличие двух паролей для установки рабочего режима;

-    блокировка прибора в нерабочем состоянии;

-    нанесение на лицевую панель прибора весоизмерительного WE2110 знака поверки на место расположения кнопки «Setup», разрешающей доступ в ПО;

-    пломбирование мест соединения задней панели и корпуса прибора весоизмерительного WE2110 пломбировочными наклейками.

Места нанесения знака поверки и пломбировочных наклеек указаны на рисунке 2.

■ 4    WFS110

□ ГОР

Знак поверки

Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».

Технические характеристики

Метрологические и технические характеристики весов приведены в таблице 3.

Таблица 3

Примечание - Термины и условные обозначения метрологических и технических характеристик весов в настоящем описании типа приведены в соответствии с требованиями ГОСТ Р 53228-2008.

Условия эксплуатации весов:

-    диапазон рабочих температур, °С

от минус 10 до плюс 40 от 30 до 80

-    относительная влажность воздуха, %

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульном листе Руководства по эксплуатации весов ВС 4274-012-05757665-2011

Комплектность

1    Весы электронные сталевоза ВЭС-225

1 комп.

1 комп. 1 шт. 1 шт.

2    Комплект соединительных кабелей

3    Руководство по эксплуатации ВС 4274-012-05757665-2011РЭ

4    Методика поверки МП 32-11-012- 2011

Поверка

Поверка осуществляется по документу МП 32-11-012-2011 «Весы электронные сталевоза ВЭС-225. Методика поверки», утвержденному ФБУ «Липецкий ЦСМ» 09.12.2011 г. Основные средства поверки - гири с номинальным значением массы 2000 кг, 20 кг класса точности М1 по ГОСТ 7328-2001.

Сведения о методах измерений

Метод измерений содержится в «Руководстве по эксплуатации весов ВС 4274-01205757665-2011»

Нормативные и технические документы, устанавливающие требования к весам электронным сталевоза ВЭС-225

1    ГОСТ Р 53228-2008 «ГСИ. «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений

массы».

3    Техническая документация фирмы-изготовителя (Рабочий проект, Руководство по эксплуатации ВС 4274-012-05757665-2011 РЭ).

4    МП 32-11-012-2011 «Весы электронные сталевоза ВЭС-225. Методика поверки», утвержденная ФБУ «Липецкий ЦСМ» 09.12.2011 г.

Рекомендации к применению

Область применения весов - осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
