| Номер в госреестре | 49771-12 |
| Наименование СИ | Влагомеры |
| Обозначение типа СИ | AGS |
| Изготовитель | "AXIS", Sp. z.o.o., Польша |
| Год регистрации | 2012 |
| Срок свидетельства | 24.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Влагомеры AGS предназначены для измерений влажности (массовой доли влаги) в образцах различных материалов и веществ.
Принцип действия влагомера основан на измерении массы анализируемого образца до и после его высушивания посредством нагревания с помощью инфракрасных лучей (термогравиметрический метод).
Влагомер во время высушивания образца непрерывно измеряет его массу и выполняет соответствующие вычисления влажности, при этом текущий и окончательный результат отображается на дисплее в цифровом виде.

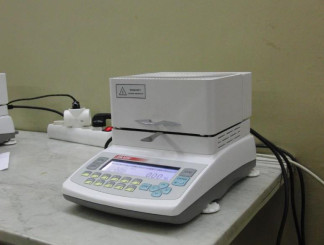

Конструктивно влагомер выполнен в виде настольного прибора, в который встроены: блок весоизмерительный; блок нагрева (сушильная камера) с галогенными излучателями, расположенный в крышке влагомера над блоком весоизмерительным; электронный блок управления и индикации.
В блоке весоизмерительном предусмотрено устройство выборки массы тары в пределах измерительного диапазона. При этом суммарная масса тары и образца не должна превышать максимальной нагрузки (Max).
Во влагомерах предусмотрены следующие варианты измерений:
- влажности по отношению к исходной (начальной) массе;
- процентного содержания сухой массы образца по отношению к исходной (начальной) массе;
- влажности по отношению к сухой массе образца.
Критерий остановки сушки выбирается в меню путем задания количества последовательных взвешиваний с одинаковым результатом, сигнализирующего об окончании сушки: 2/3/4/5. В этом случае в меню должен быть установлен порядок работы: «экспресс».
Кроме того, критерием остановки процесса может быть заданное время сушки. В этом случае в меню должен быть установлен порядок работы: «временной», и задано время сушки. В рубрике «количество» автоматически установится «недостаток» (те. отсутствие установки количества последовательных взвешиваний).
Предусмотрены также: выбор температуры сушки образца (макс. 160 оС), времени облучения (квантования) -период времени, через который происходит контрольный замер массы образца, вывод на печать промежуточных результатов.
При включении питания влагомера происходит процесс автотестирования, а затем начинается предварительный нагрев, позволяющий создать в сушильной камере соответствующие тепловые условия для измерений.
Влагомеры AGS выпускаются следующих модификаций, отличающихся диапазонами массы анализируемого образца и пределами допускаемой абсолютной погрешности показаний блока весоизмерительного: AGS50, AGS100, AGS200.
Влагомеры оснащены интерфейсом RS-232C для подключения к принтеру или персональному компьютеру, а также входом РS/2 для подключения внешней компьютерной клавиатуры.
Юстировка (регулировка чувствительности) блока весоизмерительного осуществляется с использованием внешней гири.
Программное обеспечение влагомера является встроенным и состоит из модулей (подпрограмм) обслуживания периферийных устройств (дисплей и клавиатура), расчетов, калибровки, взаимодействия с пользователем, печати данных.
Лист № 3 Всего листов 6
- Модуль обслуживания периферийных устройств обеспечивает опрос клавиатуры, выдачу графических данных на дисплей, контроль питания, опрос АЦП, обеспечивает обмен данными по интерфейсу RS232.
- Модуль расчетов получает данные от модуля обслуживания периферийных устройств (состояние клавиатуры и данные АЦП) и от энергонезависимой памяти градуировочные константы. На основе полученных данных производится вычисление массы и на его основе влажности измеряемого вещества. Модуль обеспечивает контроль текущего времени выполнения операции высушивания вещества и непосредственно обеспечивает сам процесс определения влажности измеряемого вещества путем управления галогеновыми лампами в сушильной камере. Модуль контролирует динамику изменения массы и обеспечивает контроль за допустимостью значения массы.
- Модуль юстировки (калибровки) обеспечивает функцию юстировки и тарирования влагомера получая данные от модуля обслуживания периферийных устройств и модуля расчетов.
- Модуль взаимодействия с пользователем обеспечивает формирование всей отображаемой информации на дисплее и управление всеми модулями в соответствии с действиями пользователя на основе состояния клавиатуры.
- Модуль печати данных по запросу пользователя через клавиатуру готовит данные измерений и калибровки в виде специального текстового формуляра и передает его в виде массива байт символов для передачи через коммуникационный интерфейс RS232 модулем обслуживания периферийных устройств.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентифика тора программного обеспечения |
| 048 | 10 | |||
| 053 | D3 | |||
| ГТП | 055 | 23 | Сумма | |
| ПО | AGS | 072 | 63 | байтов кода |
| л й 4 са о & to £ о сЗ | ||||
| 077 | 73 | по модулю | ||
| 079 | 38 | |||
| 080 | 61 |
При включении влагомера на дисплее отображается номер версии программного обеспечения.
Для защиты от несанкционированного доступа влагомер пломбируется пломбой-наклейкой.
Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «С» по МИ3286-2010.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 2
| № п/п | Наименование характеристик | Значение характеристик для модификаций: | ||
| AGS 50 | AGS 100 | AGS 200 | ||
| 1 | 2 | 3 | ||
| 1 | Диапазон измерений влажности, % | 1-100 | ||
| 2 | Пределы допускаемой абсолютной погрешности измерений влажности, %, в интервалах массы анализируемого образца: от 0,1 г до 5 г вкл. св. 5 г до 15 г вкл. св. 15 г | ± 0,3 ± 0,06 ± 0,04 | ||
| 3 | Диапазоны массы анализируемого образца, г | 0,1-47 | 0,1-97 | 0,1-197 |
| 4 | Дискретность индикации влажности, % | 0,01 | ||
| 5 | Максимальная температура сушки образца, °С | 160 | ||
| 6 | Диапазон времени облучения, с | 1 - 180 | ||
| 7 | Максимальное время сушки образца, ч, не более | 10 | ||
| 8 | Действительная цена деления (d) влагомера при измерении массы, мг | 1 | ||
| 9 | Максимальная нагрузка Max, максимальное значение выборки массы тары, г | 50 | 100 | 200 |
| 10 | Минимальная нагрузка Min, г | 0,02 | ||
| 11 | Пределы допускаемой абсолютной погрешности блока весоизмерительного после выборки массы тары в интервалах взвешивания, мг: от 0,02 г до 47 г вкл. от 0,02 г до 50 г вкл. св. 50 г до 97 вкл. от 0,02 г до 50 г вкл. св. 50 г до 197 вкл. | ± 5 | ± 5 ± 10 | ± 5 ± 10 |
| 12 | Г иря для калибровки / юстировки блока весоизмерительного | 50 г F2 | 100 г F2 | 200 г F2 |
| 13 | Габаритные размеры влагомеров, мм: длина, ширина, высота | 215, 345, 200 | 235, 345, 200 | |
| 14 | Диаметр чашки влагомеров, мм, не более | 90 | ||
| 15 | Масса влагомеров, кг, не более | 7 | ||
| 16 | Нагреватель | галогенный | ||
| 17 | Мощность излучателя, Вт | 100 | ||
| 18 | Параметры питания: блока весоизмерительного, сушильной камеры | 12 В; 0,5 А 230 ±23 В; 50 ± 1 Гц | ||
| 1 | 2 | 3 |
| 19 | Потребляемая мощность, В*А, не более | 170 |
| 20 | Условия эксплуатации: - диапазон рабочих температур, оС - относительная влажность воздуха, %, при температуре 25 оС и более низких температурах без конденсации, не более | 18 - 33 80 |
| 21 | Средняя наработка до первого отказа, ч | 3000 |
| 22 | Средний срок службы, лет | 10 |
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус влагомера рядом с маркировкой фирмы-изготовителя в виде наклейки.
| Влагомер | 1 шт. |
| Защитный кожух | 1 шт. |
| Крестовина | 1 шт. |
| Стержень под крестовину | 1 экз. |
| Держатель одноразовой чашки | 1 шт. |
| Одноразовые чашки | 10 шт. |
| Сетевой провод | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 2301-0110-2011 | 1 экз. |
осуществляется в соответствии с методикой поверки
МП №2301-0110-2011 «Влагомеры AGS. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 14 декабря 2011 г.
Перечень средств измерений и материалов, необходимых для поверки: гири эталонные 3-го разряда по ГОСТ 8.021-2005, песок кварцевый по ГОСТ 4417-75, вода дистиллированная по ГОСТ 6709-72
Нормативные и технические документы, устанавливающие требования к влагомерам AGS
1. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
2 . Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
