Комплекс измерения масс U-Gd твэл КИМ U-Gd, 49773-12

Назначение

Комплекс измерения масс U-Gd твэл КИМ U-Gd входит в состав комплекса снаряжения автоматизированной линии производства твэл для реакторов различных типов и предназначен:

-    для автоматического измерения масс оболочек с приваренными нижними заглушками (далее по тексту - оболочек);

-    для автоматического измерения масс оболочек, снаряженных одной или несколькими зонами топливных столбов (далее по тексту - изделий);

-    для автоматического измерения масс топливных столбов (зон топливных столбов) в изделиях;

-    для целей учета и контроля ядерных материалов путем их взвешивания в изделии;

Описание

Работа комплекса измерения масс U-Gd твэл КИМ U-Gd основана на определении масс топливных столбов (зон топливных столбов) в изделиях по разности измеренных масс оболочек (изделий) после и до снаряжения.

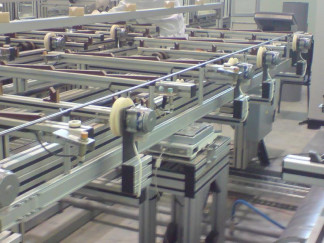

Конструктивно комплекс состоит из устройства измерения масс оболочек, трех устройств измерения масс изделий и рабочих стандартных образцов предприятия (СОП) массы оболочек (изделий).

В состав каждого устройства измерения масс входят: считыватель штрих-кода оболочек, весы METLER TOLEDO XP8002S с грузоприемной фермой, транспортно-операционный

модуль для перемещения оболочек (изделий).

лист № 2 всего листов 4

Система автоматического управления процессом взвешивания и обработки результатов измерения масс, построена на базе программируемого контроллера SIMATIC S7-300 регистрационный номер по Госреестру СИ 15722-06, программное обеспечение для которого разрабатывается на STEP 7 пакета SIMATIC Manager.

Устройство измерения масс оболочек расположено перед установками снаряжения, устройства измерения масс изделий расположены после каждой из трех установок снаряжения, входящих в состав комплекса снаряжения.

На каждом устройстве измерения масс осуществляется считывание штрих-кодов и измерение масс оболочек (изделий). Результаты взвешивания в цифровом виде без искажений передаются в систему управления. Массы топливных столбов (зон топливных столбов) определяются по заданному алгоритму путем вычитания из массы изделия после снаряжения массы оболочки до снаряжения.

Программное обеспечение

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1

Программное обеспечение на метрологические характеристики комплекса измерения масс влияния не оказывает и имеет уровень защиты “А”.

Технические характеристики

Диапазон измерения массы оболочки (изделия), г    от 150,0 до 3500,0

Диапазон измерения массы топливного столба

(зон топливного столба) в изделии, г    от 10,0 до 2700,0

Пределы абсолютной погрешности измерения массы оболочки (изделия) при доверительной вероятности Р=0,95, не более, г    ±0,50

Пределы случайной составляющей погрешности измерения массы оболочки (изделия) при доверительной вероятности Р=0,95, не более, г    ±0,40

Пределы неисключенной систематической составляющей погрешности измерения массы оболочки (изделия) при доверительной вероятности Р=0,95, не более, г    ±0,30

Пределы абсолютной погрешности измерения массы топливного столба (зон топливного столба) в изделии при доверительной вероятности Р=0,95, не более, г    ±0,70

Пределы случайной составляющей погрешности измерения топливного столба в изделии при доверительной вероятности Р=0,95, не более, г    ±0,50

Пределы неисключенной систематической составляющей погрешности измерения массы топливного столба в изделии при доверительной вероятности Р=0,95, не более, г ±0,50 Дискретность результата измерения массы на экране системы управления, г 0,01 Производительность контроля изделий установкой, не менее, шт./ч.    60

Время выхода установка на рабочий режим, после включения в сеть, не более, мин 10 Параметры контролируемых изделий:

лист № 3 всего листов 4

длина оболочки (изделия), мм    от 1800 до 4500;

наружный диаметр изделия, мм    от 9 до 11;

масса оболочки, г    от 200,0 до 750,0;

масса топливного столба таблеток в изделии, г    от 10,0 до 2690,0.

Источники питания:

силовая трехфазная сеть переменного тока напряжением (380±38) В и частотой (50±1) Гц; приборная сеть переменного тока для питания систем управления и весов напряжением (230±23) В и частотой (50±1) Гц.

Потребляемая мощность, не более, кВт    0,5

Габаритные размеры одной установки измерения массы оболочки (изделия):

Длина, мм    5000

Высота, мм    1100

Ширина, мм    600

Масса каждой установки измерения масс, не более, кг    100

Срок службы комплекса измерения масс, не менее, лет    7

Время непрерывной работы комплекса    не ограничено

Условия эксплуатации:

температура окружающего воздуха, °С    от плюс 10 до плюс 35

относительная влажность воздуха при температуре 35 °С, %    от 30 до 80

атмосферное давление, кПа    от 92 до 105

Знак утверждения типа

Знак утверждения типа наносится методом штемпелевания на титульный лист руководства по эксплуатации «Комплекс измерения масс U-Gd твэл КИМ U-Gd» 2320-1358 РЭ.

Комплектность

Поверка

Поверку комплекса измерения масс U-Gd твэл КИМ U-Gd осуществляют в соответствии с разделом «Поверка» руководства по эксплуатации «Комплекс измерения масс U-Gd твэл КИМ U-Gd» 2320-1358 РЭ, утвержденным ГЦИ СИ ОАО «Машиностроительный завод».

В перечень основного поверочного оборудования входят согласно государственной поверочной схеме для средств измерения массы (ГОСТ 8.021-2005):

- набор гирь (1 г - 500 г) класса точности М1 по ГОСТ 7328-2001;

лист № 4 всего листов 4

-    гиря с номинальным значением массы 1 кг класса точности Fi по ГОСТ 7328-2001;

-    гиря с номинальным значением массы 2 кг класса точности F1 по ГОСТ 7328-2001 Также в перечень поверочного оборудования входят:

-    СОП массы оболочек (изделий), указанные в таблице А.1 приложения А руководства по эксплуатации 2320-1358 РЭ с границами погрешности аттестованных значений массы ± 0,05 г.;

-    линейка-100 по ГОСТ 427-75.

Сведения о методах измерений

Методика (метод измерений) содержится в руководстве по эксплуатации на «Комплекс измерения масс U-Gd твэл КИМ U-Gd» 2320-1358 РЭ.

Нормативные и технические документы

1.    ГОСТ 8.021-2005 ГСИ «Государственная поверочная схема для средств измерений

массы».

2.    Комплект конструкторской документации на «Комплекс измерения масс U-Gd твэл-КИМ U-Gd». Чертеж 3505-0088.000.00 ВО.

Рекомендации к применению

Осуществление деятельности в области использования атомной энергии.

Измерение массы топливного столба таблеток (зон топливного столба) при производстве твэл для реакторов различного типа, а также в системе измерений для целей учёта и контроля ядерных материалов.
