| Номер в госреестре | 49774-12 |
| Наименование СИ | Дозиметры рентгеновского излучения |
| Обозначение типа СИ | DIAMENTOR M4 |
| Изготовитель | "Physikalische-Technische Werkstatten Dr.Pychlau GmbH" (PTW-Freiburg), Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 05.05.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Дозиметры рентгеновского излучения DIAMENTOR M4 (далее по тексту - дозиметры) предназначены для измерения произведения поглощенной дозы в воздухе на площадь.
Принцип действия дозиметра основан на регистрации тока, возникающего в ионизационной камере за счет ионизации находящегося в ней воздуха рентгеновским излучением, который по кабелю поступает на вход электрометра, расположенного в блоке измерения дозы. Ионизационный ток интегрируется за время облучения. Значение получаемого при этом заряда пропорционально значению произведения поглощенной дозы в воздухе на площадь. Значение произведения дозы на площадь не зависит от места размещения ионизационной камеры, если сечение пучка рентгеновского излучения не превышает размеры чувствительной области ионизационной камеры.
Конструктивно дозиметр состоит из блока измерения дозы, ионизационной камеры и кабеля для соединения ионизационной камеры и блока измерения дозы. Одновременно к блоку измерения дозы может быть подключено две ионизационные камеры. На дисплей блока измерения дозы для каждой ионизационной камеры выводится значение произведения дозы в воздухе на площадь и время облучения.

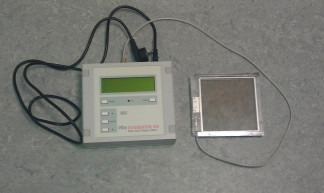

Внешний вид дозиметра представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа и размещения наклеек приведена на рисунке 2.
Программное обеспечение (ПО) является встроенным и выполняет следующие функции:
- тестирование работы блока измерения дозы;
- определение значения произведения дозы на площадь путем умножения значения заряда на коэффициент, устанавливаемый при градуировке дозиметра;
- вывод на дисплей результатов измерений.
Идентификационные донные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма метрологической значимой части ПО) | Алгоритм вычисления цифрового идентификатора ПО |
| Diamentor M4 встроенное ПО | Diamentor M4 | 2.10 | Отсутствует | Отсутствует |
Идентификационное наименование ПО и номер версии ПО указываются на дисплее блока измерения дозы при каждом включении дозиметра. Изготовителем не предусмотрен иной способ идентификации ПО. Настройки встроенного ПО устанавливаются изготовителем и не могут быть изменены пользователем дозиметра.
Доступ к электронным элементам и микросхемам без нарушения пломб, нанесенных на корпус блока измерения дозы, исключен. Защита ПО от преднамеренного и непреднамеренного изменения соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики дозиметра приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики дозиметра DIAMENTOR M4
| Диапазон измерения произведения поглощенной дозы в воздухе на площадь, сГр-см2 | от 1 до 9999 |
| Пределы допускаемой относительной погрешности измерения произведения поглощенной дозы в воздухе на площадь, % | ±(15+35/D) где D - безразмерная величина, численно равная измеренному значению произведения дозы на площадь в сГр-см2 |
| Диапазон анодных напряжений рентгеновского излучателя, кВ | от 30 до 200 |
| Энергетическая зависимость чувствительности относительно анодного напряжения 100 кВ, %, не более | ±25 |
| Неоднородность чувствительности по площади ионизационной камеры, %, не более | ±5 |
| Изменение показаний дозиметра, обусловленная токами утечки ионизационной камеры, сГр-см2 за 1 ч, не более | 1 |
| Время установления рабочего режима, мин | 15 |
| Питание дозиметра от сети переменного тока: - напряжение, В - частота, Гц | 220+33 50-1 |
| Потребляемая мощность, В • А, не более | 25 |
| Средняя наработка на отказ, ч, не менее | 5000 |
| Время непрерывной работы, ч, не менее | 8 |
Габаритные размеры и масса дозиметра приведены в таблице 3. Таблица 3 - Г абаритные размеры и масса дозиметра_
| Наименование составной части | Г абаритные размеры, мм, не более (длина х ширина х высота) | Масса, кг, не более |
| Блок измерения дозы | 225х205х75 | 2,0 |
| Ионизационная камера | 217х210х20 | 0,3 |
Знак утверждения типа наносится типографским способом в левый верхний угол титульного листа руководства по эксплуатации DIAMENTOR-001РЭ и методом шелкографии на пленочную этикетку, клеящуюся на измерительный блок.
В комплект поставки дозиметра входят изделия и документы, указанные в таблице 4.
Таблица 4 - Комплект поставки дозиметра рентгеновского излучения DIAMENTOR M4
| Обозначение | Наименование | Количество | Примечание |
| Т11024 | Блок измерения дозы DIAMENTOR М4 | 1 шт. | |
| TA34028 | Ионизационная камера | 1 - 2 шт. | Количество камер определяется заказом |
| K3S | Соединительный кабель | 1 шт. | Длина кабеля определяется заказом |
| DIAMENTOR-00^ | Руководство по эксплуатации | 1 экз. | |
| 2410.0002-2010МП | Методика поверки | 1 экз. | |
| Свидетельство о поверке | 1 экз. |
осуществляется по документу 2410.0002-2011МП «Дозиметры рентгеновского излучения DIAMENTOR М4. Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИФТРИ»
14.09.2011 г.
Основное поверочное оборудование - поверочная установка с рентгеновским аппаратом РУМ-13, дозиметр ДКР-1П. Погрешность измерений не более 7 %.
Руководство по эксплуатации DIAMENTOR-001РЭ «Дозиметр рентгеновского излучения DIAMENTOR M4».
Нормативные документы, устанавливающие требования к дозиметрам рентгеновского излучения DIAMENTOR M4
1. ГОСТ Р МЭК 6580-2006. Измеритель произведения дозы на площадь.
2. ГОСТ 8.070-96. ГСИ. Межгосударственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений.
Дозиметры применяются вне сферы государственного регулирования.
